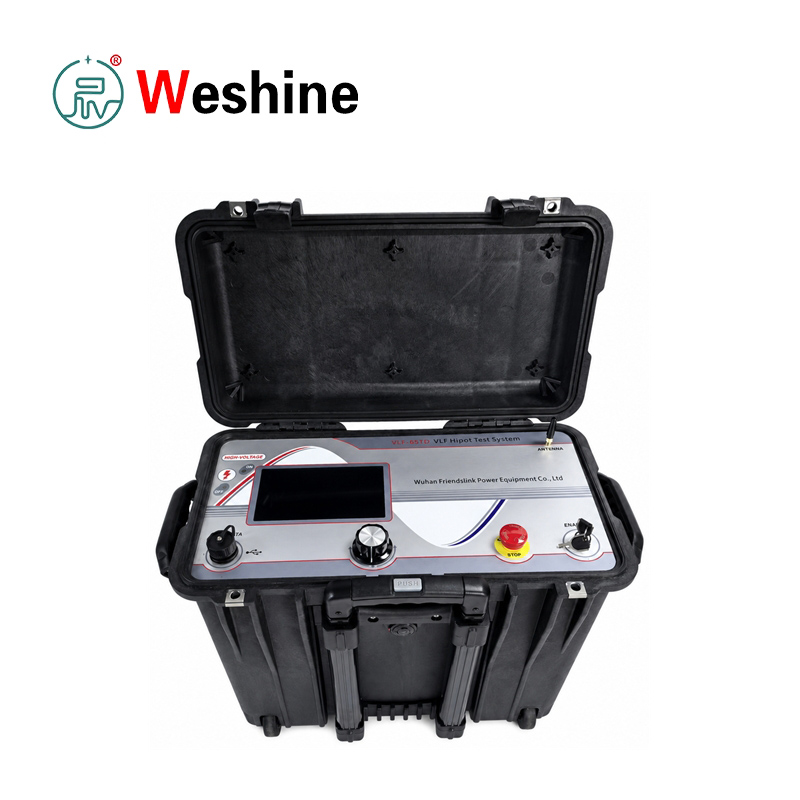

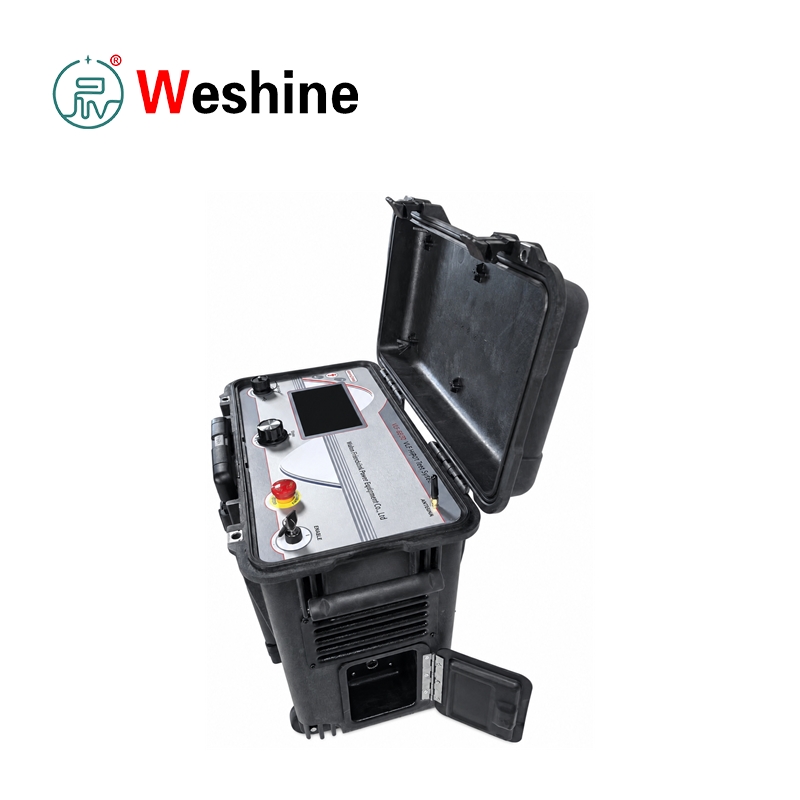

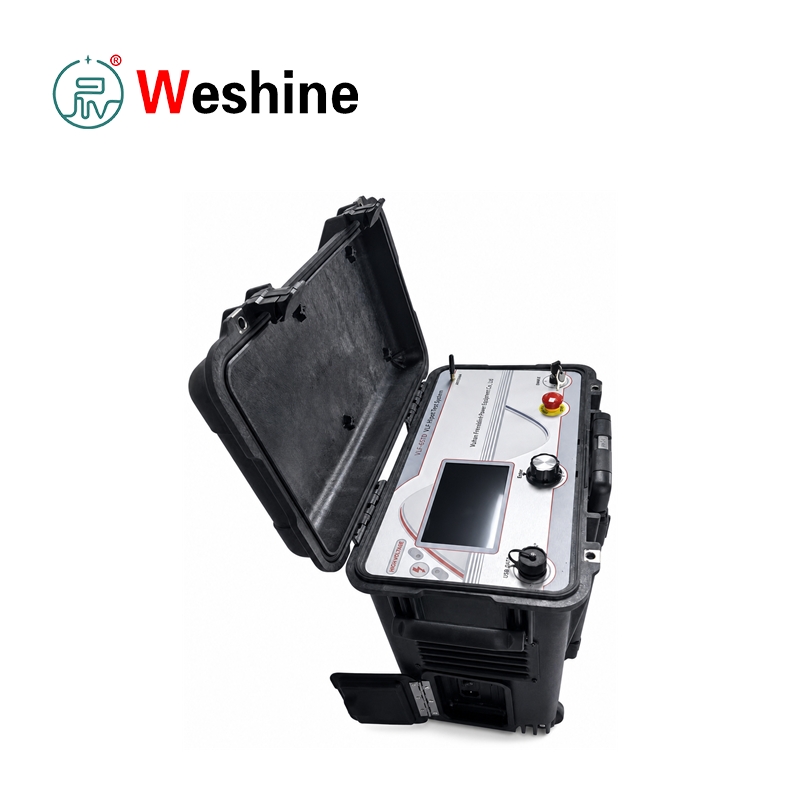

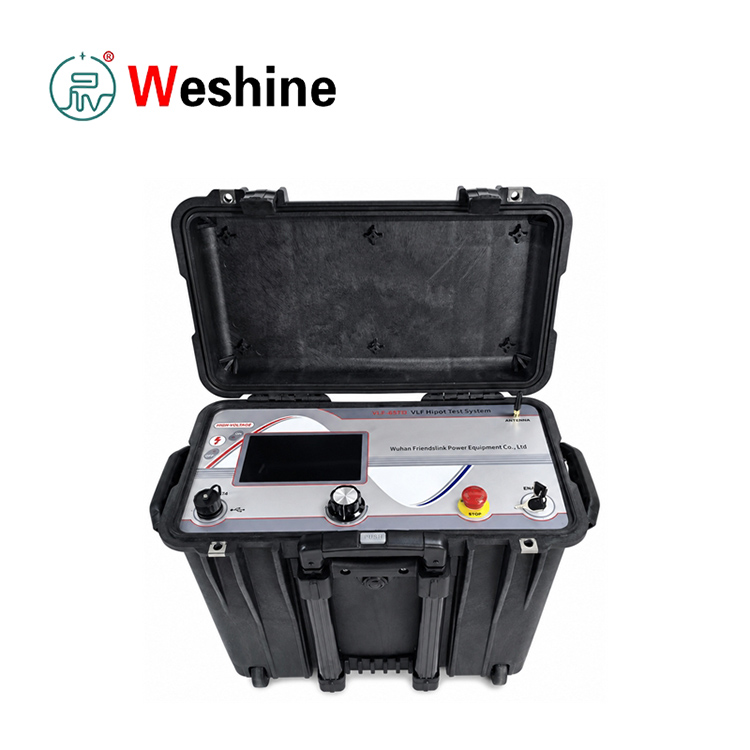

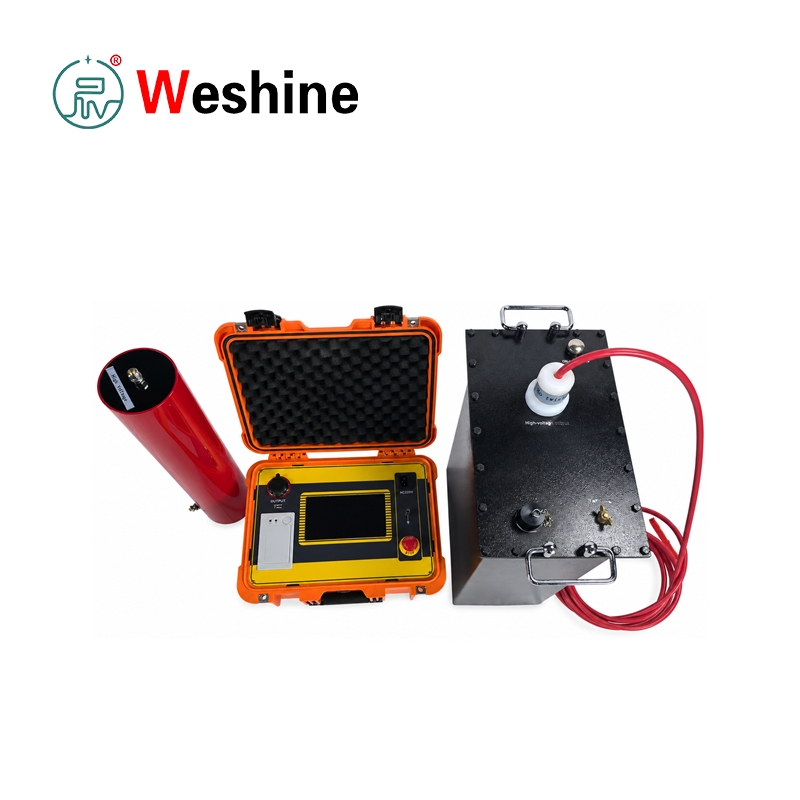

VLF Tan Delta testavimo sistema

Profesionalaus gamintojo Kinijoje Weshine siūloma patvari VLF Tan Delta Test System skirta izoliacijos diagnostikai ir vidutinės įtampos maitinimo kabelių bandymams. Jis sujungia VLF kintamosios srovės įtampos atsparumą ir dielektrinių nuostolių matavimą į vieną kompaktišką įrenginį. Įranga atitinka CENELEC standartus HD 620 S1:1996 ir HD 621 S1:1996, taikomus PE, XLPE ir popierinės izoliacijos kabeliams.

Įprastos kabelio priežiūros metu nematomų izoliacijos defektų, įskaitant vandens medžio senėjimą, užterštumą, mechaninius pažeidimus ir dalinį nusidėvėjimą, neįmanoma aptikti atliekant paprastą vizualinę apžiūrą. Atliekant 0,1 Hz VLF sinusinės bangos bandymą kabelio izoliacijai taikomas kintamosios srovės įtempis, o tam reikia daug mažesnės galios nei tradicinei 50 Hz bandymo įrangai, todėl ilgų vidutinės įtampos kabelių lauko bandymai yra daug lengvesni.

Ši VLF įdegio delta testavimo sistema suteikia VLF sinusinės bangos išvestį, skirtą atsparumo bandymams ir tiesioginiam įdegio delta matavimui. Įdegio delta rodmenys atspindi kabelio izoliacijos dielektrinių nuostolių koeficientą, pagal kurį nustatomas senėjimo ir nusidėvėjimo laipsnis. Įrenginys automatiškai atlieka nuostolių testus esant keliems įtampos lygiams pagal fiksuotą procedūrą: 0,5 U0 ciklų, U0 ciklų ir 1,5 U0 ciklų. Baigę visus ratus, bandymo duomenys išsaugomi ir kabelis visiškai iškraunamas.

Galimos dvi standartinės konfigūracijos: 34 kV ir 45 kV piko modeliai. 34 kV blokas generuoja sinusinę bangą iki 24 kV RMS (34 kV maksimumas); 45 kV blokas pasiekia 31,8 kV RMS (45 kV piką). Taip pat yra įmontuota nuolatinės srovės įtampos išvestis, kuri svyruoja nuo ±1–34 kV 34 kV versijoje ir ±1–45 kV 45 kV versijoje. Taip pat palaikomi stačiakampių bangų ir nuolatinės srovės bandymo režimai.

Kabelio apvalkalo priežiūrai bandymo aparatas palaiko apvalkalo patikrinimą ir gedimų nustatymą su maksimalia 10 kV išvestimi. Nuotėkio srovės matavimas nuolatinės srovės režimu padeda įvertinti bendrą kabelio izoliacijos kokybę. Įtaisytas gedimo aptikimas akimirksniu atjungia aukštą įtampą, kai įvyksta žaibiškas signalas arba įvyksta kabelio gedimas, ir užtikrina visišką apsaugą.

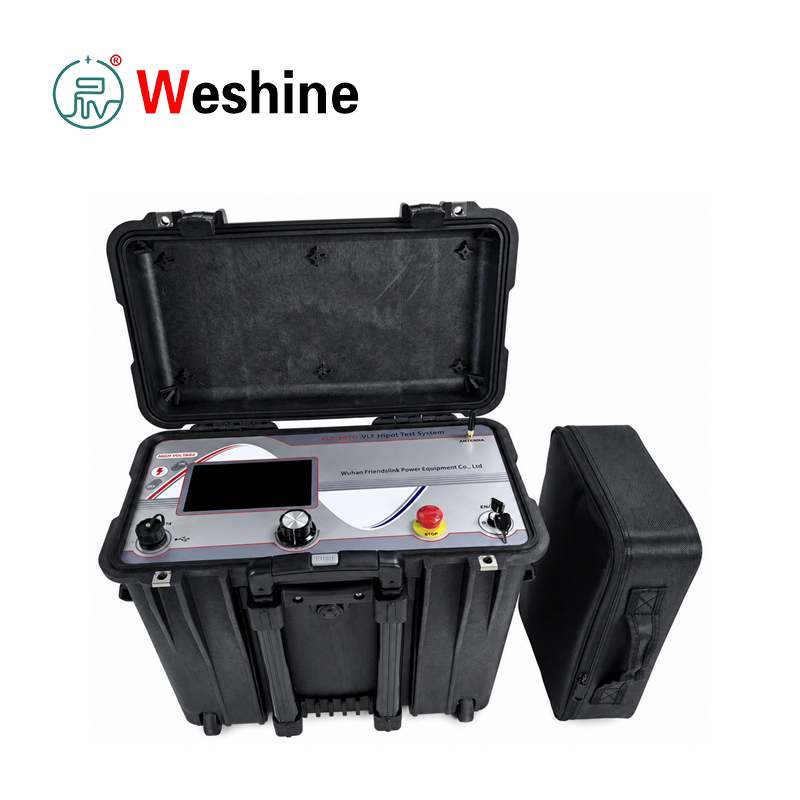

Visą komplektą sudaro pagrindinis bandymo įrenginys, aukštos įtampos laidas, įžeminimo laidas, maitinimo laidas, USB atmintinė ir priedų krepšys. USB 2.0 prievadas leidžia eksportuoti duomenis ir atnaujinti programinę įrangą. Visi bandymų žurnalai yra saugomi vietoje ir gali būti eksportuojami į USB, kad būtų galima generuoti ataskaitas kompiuteryje. Atitikimo programinė įranga palaiko vienu metu atidarytą A/B/C fazių duomenų rinkmenas ir pateikia išsamias ataskaitas su bandymų skaičiais ir dielektrinių nuostolių kreivėmis.

Saugumas yra svarbiausias prioritetas. Eksploatacijos metu susidarys aukšta įtampa, todėl dirbti leidžiama tik profesionaliai apmokytiems technikai. Operatoriai turi griežtai laikytis penkių pagrindinių saugos taisyklių: atjungti maitinimą, užblokuoti pakartotinį įtampą, patikrinti nulinę įtampą, įžeminimą ir trumpąjį jungimą, izoliuoti gretimus komponentus, į kuriuos įtampa. Aukštos įtampos bandymams reikia dviejų ar daugiau darbuotojų, kurie galėtų prižiūrėti.

Produkto vadovas

Integruotas kabelių testeris veikia taikydamas valdomą 0,1 Hz sinusinę įtampą ant išbandytų kabelių. Palyginti su įprastu 50 Hz kintamosios srovės bandymu, itin žemo dažnio technologija labai sumažina esamą talpinių kabelių apkrovų poreikį, todėl galima atlikti nešiojamą vidutinės įtampos kabelių patikrinimą vietoje.

Prieš prijungdami kabelį, griežtai laikykitės penkių aukštos įtampos saugos taisyklių. Įsitikinkite, kad bandomasis kabelis yra išjungtas, izoliuotas, patikrinta įtampa, įžemintas ir trumpasis jungimas. Visos šalia esančios įtampingosios dalys turi būti uždengtos arba atskirtos. Tik apmokyti operatoriai gali valdyti įrangą, kai yra bent vienas vadovas.

Prijunkite priedus fiksuota tvarka: pirmiausia prijunkite įžeminimo laidą prie pagrindinio įžeminimo gnybto, tada prijunkite prie stoties apsauginio įžeminimo; prijunkite aukštos įtampos kabelį prie aukštos įtampos išvesties prievado; prijunkite aukštos įtampos kabelio vidinį laidininką prie kabelio fazės arba apvalkalo per suderintas jungtis; pritvirtinkite aukštos įtampos kabelio ekraną prie šalia esančio įžeminimo strypo; galiausiai prijunkite maitinimo laidą.

Norėdami atlikti VLF atsparumo bandymus, pasirinkite bangos formą, vardinę įtampą, dažnį ir bandymo trukmę. Ekrane rodoma realiojo laiko didžiausia įtampa, srovė, išėjimo bangos forma, nustatytas dažnis ir RMS reikšmės. Laikmatis įsijungia automatiškai, kai įtampa pasiekia iš anksto nustatytą vertę.

Įdegio trikampio diagnozei suaktyvinti dielektrinių nuostolių funkciją ir įvesti kabelio vardinę fazės įtampą U0. Įrenginys pradės automatinius bandymo ciklus, o kiekvienas pilnas matavimas trunka maždaug 3 minutes 30 sekundžių. Jis registruoja kabelio talpą, varžą, vidutinius dielektrinius nuostolius ir realaus laiko nuostolių reikšmes iki 0,5 U0, 1,0 U0 ir 1,5 U0.

Pasibaigus bandymui, duomenys automatiškai išsaugomi ir kabelis visiškai išsikrauna. Vartotojai gali naršyti istorinius įrašus, eksportuoti vieną ar kelis žurnalus į USB 2.0 ir generuoti spausdinamas ataskaitas naudodami pagalbinę programinę įrangą. Įrankis rodo nuostolių kreives ir nepriklausomus trijų kabelių fazių duomenis.

Atliekant apvalkalo bandymą arba nustatant gedimus, įsitikinkite, kad kabelio apvalkalas nėra įžemintas abiejuose galuose ir nėra netiesioginio įžeminimo per jungtis ar priedus. Maksimali gaubto tikrinimo ir gedimų paieškos galia yra 10 kV.

Savybės

1. Palaiko VLF sinusinės bangos kintamosios srovės atsparumo bandymą

2. „Viskas viename“ dielektrinių nuostolių įdegio delta matavimo funkcija

3. Du didžiausios įtampos variantai: 34 kV ir 45 kV

4. Sinusinės bangos išėjimas: maks. 24 kV RMS arba 31,8 kV RMS

5. Integruota nuolatinės srovės įtampos išvestis papildomiems izoliacijos bandymams

6. Galimas stačiakampės bangos įtampos bandymo režimas

7. DC režimo nuotėkio srovės matavimo funkcija

8. Maksimali 10 kV išvestis apvalkalo bandymui ir apvalkalo gedimų nustatymui

9. Automatinių dielektrinių nuostolių bandymo sekos esant 0,5 U0, U0 ir 1,5 U0

10. Realaus laiko didžiausios įtampos ir srovės ekranas veikimo metu

11. Realaus laiko išvesties bangos formos vizualizacija ekrane

12. Automatinis aukštos įtampos išjungimas nutrūkus įtampai

13. Vietinė vidinė visų bandymų žurnalų atmintis

14) Išbandykite duomenų eksportavimą per USB 2.0 sąsają

15. Palaikoma programinė įranga pritaikytam bandymo ataskaitos išvedimui

16. Firmware atnaujinimo funkcija naudojant USB diską

17. Daugiakalbė sąsaja (anglų ir supaprastinta kinų k.)

18. Įrengtas avarinio stabdymo mygtukas ir aukštos įtampos išvesties užraktas

19. Atvirkštinės įtampos apsaugos konstrukcija

20. Nešiojamo apsauginio dėklo dizainas lauko lauko kabelių bandymams

Taikymo scenarijai

Maitinimo įmonės

Tinklo operatoriai naudoja bandymo įrenginį, skirtą vidutinės įtampos kabelių paleidimui, reguliariam aptarnavimui, įdegio trikampio diagnostikai, apvalkalo tikrinimui ir skirstomųjų tinklų ir pastočių izoliacijos įvertinimui.

Transformatorių gamintojai

Transformatorių ir elektros įrangos gamyklose testeris naudojamas kabelių ir komponentų izoliacijos bandymams, kuriems reikalingas VLF įtampos ir dielektrinių nuostolių matavimas.

Elektrinės

Jėgainės naudojasi įranga stoties kabelių tikrinimui, pagalbinio generatoriaus kabelio priežiūrai, apvalkalo bandymams ir izoliacijos diagnostikai priežiūros pertraukų metu.

Geležinkeliai

Geležinkelių elektros tiekimo tinklai tiesia vidutinės įtampos kabelius traukos pastotėse ir perdavimo linijose. Įrenginys palaiko kabelio atsparumo bandymus ir įdegio delta analizę priežiūros langų metu.

Pramonės gamyklos

Kasybos, naftos chemijos, plieno ir gamybos dirbtuvės jį naudoja naujų kabelių priėmimo bandymams, periodinei priežiūrai ir apvalkalo gedimų tyrimui.

Universitetai

Kolegijos ir mokslinių tyrimų institutai testavimo įrenginį taiko mokydami VLF kabelių bandymo teorijas, dielektrinių nuostolių skaičiavimą, izoliacijos senėjimo analizę ir aukštos įtampos saugos eksploatavimo standartus.

Bandymų laboratorijos

Profesionalios aukštos įtampos ir kabelių laboratorijos naudoja šią VLF Tan Delta testavimo sistemą, kad galėtų atlikti VLF atsparumo bandymus, įdegio delta matavimą, apvalkalo patikrinimą ir trečiųjų šalių kabelių diagnostikos paslaugas.

Kabelių priežiūra

Kabelių aptarnavimo brigados naudoja įrangą XLPE, PE ir popieriumi izoliuotų kabelių tikrinimui, vandens medžių senėjimo diagnostikai, apvalkalo gedimų nustatymui ir bandymų ataskaitų sudarymui.

Taikomi bandymo elementai

1. VLF sinusinės bangos kabelis atlaiko bandymus

2. Vidutinės įtampos kabelio įdegio delta dielektrinių nuostolių bandymas

3. XLPE kabelio izoliacijos senėjimo diagnostika

4 PE kabelis atlaiko įtampos patikrinimą

5. Popieriumi izoliuoto kabelio veikimo bandymas

6. Kabelio vandens medžio nusidėvėjimo įvertinimas

7. Iki 10 kV kabelio apvalkalo bandymas

8. Kabelio apvalkalo gedimo nustatymas

9. Atsparumo nuolatinei įtampai bandymas

10. Stačiakampės bangos įtampos bandymas

11. DC režimo nuotėkio srovės matavimas

12. Naujų kabelių perdavimo priėmimo testai

13. Kabelių įprastinės profilaktinės priežiūros testai

14. Trifazis integruotas bandymo ataskaitos generavimas

15. Vietinė žurnalo saugykla ir USB duomenų eksportavimas

Kliento atvejis

Pramonės sritis:Vidutinės įtampos kabelių priežiūros paslauga

Projekto bėda

Elektros tinklo priežiūros komandai reikėjo įvertinti kelis senus XLPE kabelių tiektuvus. Paprasti atsparumo bandymai galėjo patikrinti tik atsparumą gedimui, o komanda taip pat reikalavo dielektrinių nuostolių duomenų, kad galėtų įvertinti izoliacijos senėjimą ir nustatyti kabelius su galimais vandens medžio defektais.

Bandomasis veikimo srautas

Technikai atskyrė tikslinį kabelį, laikėsi penkių saugos specifikacijų, įžemino visą rinkinį, prijungė aukštos įtampos kabelį ir ekranavimo laidą, kaip nurodyta, tada įjungė bandymo įrenginį. Jie pasirinko įdegio delta bandymo režimą, užpildė kabelio vardinę fazės įtampą U0, atleido avarinį sustabdymą ir aukštos įtampos užraktą, tada pradėjo automatinį testavimą. Įrenginys matavo mažesnius nei 0,5 U0, U0 ir 1,5 U0 dielektrinius nuostolius, išsaugojo duomenis ir baigęs iškrovė kabelį.

Testo rezultatas

Darbuotojai patikrino istorinius įrašus ir eksportavo visus duomenis į USB diską. Programinės įrangos sukurtų fazių palyginimo ataskaitų suderinimas su dielektrinių nuostolių reikšmėmis ir tendencijų kreivėmis. Kabeliai su normaliais nuostolių indikatoriais liko eksploatuoti, o labai susidėvėjusiems buvo numatytas tolesnis stebėjimas.

Taikymo pranašumai

Komanda baigė ir įtampos patikrinimą, ir senėjimo diagnostiką su vienu nešiojamu įrenginiu. Automatiniai bandymų ciklai, USB eksportas ir ataskaitų generavimas labai pagerina duomenų atsekamumą ir sumažina rankinio dokumentų darbo krūvį.

DUK

Kl .: kokias funkcijas atlieka ši bandymo įranga?

A: Jis užbaigia vidutinės įtampos kabelio VLF atsparumo bandymus, įdegio delta dielektrinių nuostolių matavimą, apvalkalo patikrinimą, apvalkalo gedimų nustatymą, nuolatinės srovės atsparumo bandymą, stačiakampių bangų bandymą ir nuotėkio srovės aptikimą.

K: Kuo skiriasi VLF atsparumo testas ir įdegio delta testas?

A: VLF atsparumo bandymas patikrina, ar kabelio izoliacija gali atlaikyti nurodytą kintamosios srovės įtampą; Įdegio delta testas matuoja dielektrinių nuostolių koeficientą, kad būtų galima įvertinti izoliacijos senėjimą ir nusidėvėjimo laipsnį.

K: Kokios įtampos konfigūracijos yra neprivalomos?

A: Du modeliai: 34 kV maksimumas ir 45 kV maksimumas. 34 kV modelis išveda sinusinę bangą iki 24 kV RMS / 34 kV piko; 45 kV modelis pasiekia 31,8 kV RMS / 45 kV piką.

K: Kokiu dažniu matuojama įdegio delta?

A: Įdegio delta matavimas atliekamas 0,1 Hz itin žemu dažniu.

Kl .: Koks kabelio talpos diapazonas palaiko įdegio trikampio bandymą?

A:34 kV modelis: 1 nF ~ 8 μF; 45 kV modelis: 1 nF ~ 5 μF.

Klausimas: Ar įranga gali eksportuoti bandymų įrašus?

A: Taip. Bandymo žurnalai saugomi viduje ir gali būti eksportuojami per USB 2.0. Eksportuotus failus galima atidaryti naudojant tam skirtą programinę įrangą, kad būtų sukurtos oficialios bandymų ataskaitos.

Klausimas: ar jis palaiko apvalkalo gedimų nustatymą?

A: Taip, bandymo mašina palaiko apvalkalo patikrinimą ir gedimų nustatymą su ne daugiau kaip 10 kV išėjimu.

K: Pagrindinės saugos pastabos eksploatacijos metu?

A: Įrenginį gali valdyti tik apmokyti specialistai. Prieš prijungiant laidus, bandymo kabelis turi būti išjungtas, įžemintas ir visiškai izoliuotas. Aukštos įtampos bandymams reikalinga priežiūra vietoje, o avarinis sustabdymas ir aukštos įtampos užraktas turi būti naudojami tinkamai.

Weshine privalumai

„Weshine Electric“ tiekia profesionalius elektros bandymo instrumentus elektros tinklų operatoriams, kabelių priežiūros komandoms, inžinierių rangovams, bandymų laboratorijoms ir visų tipų pramonės naudotojams. VLF ir įdegio trikampio kabelio diagnostikai daugiausia dėmesio skiriame paprastam naudojimui lauke, stabiliam aukštos įtampos išėjimui, tiksliam nuostolių matavimui, visiškam duomenų saugojimui ir ataskaitų palaikymo funkcijoms. Mes teikiame vieno langelio paslaugą, įskaitant modelio pasirinkimo gaires, kabelių bandymų schemų suderinimą, saugos eksploatavimo mokymus ir pritaikytus testavimo sprendimus. Turėdami didelę inžinerinę patirtį, griežtą kokybės kontrolę, visapusišką techninę pagalbą, brandžius testavimo sprendimus ir pasaulinį aptarnavimą po pardavimo, mes padedame klientams užbaigti kabelių patikrinimą ir izoliacijos diagnostiką su aiškiais, atsekamais bandymų duomenimis. Jei jums reikia patikimos „viskas viename“ kabelių diagnostikos įrangos, mūsų VLF Tan Delta testavimo sistema gali visiškai patenkinti jūsų bandymų vietoje poreikius.
