Atsparios kintamosios srovės įtampos bandymo sistema be dalinio iškrovimo

Naudojant pažangią SF6 dujomis izoliuoto transformatoriaus technologiją, dalinio iškrovimo be kintamosios srovės atsparumo įtampos bandymo sistema užtikrina stabilią 250 kV išvestį, kai bendras dalinio iškrovimo lygis yra ≤ 5 pC. Su intelektualiu automatiniu valdymu, reaktyviosios galios kompensavimu, mažu triukšmu ir visapusiškomis apsaugos funkcijomis, jis idealiai tinka elektros tiekimo įmonėms, pramonės įmonėms, universitetams, tyrimų institutams ir aukštos įtampos laboratorijoms.

Energetikos pramonei nuolat keliant izoliacijos tikrinimo ir mikro dalinio išlydžio aptikimo standartus, šis testavimo įrenginys sukurtas taip, kad atitiktų tokius rinkos poreikius. Skirtingai nuo įprastų alyva užpildytų bandomųjų transformatorių, SF6 izoliacija pašalina naftos išsiliejimo ir taršos riziką, kartu sumažindama bendrą įrangos svorį 20–60%, kad būtų lengviau transportuoti ir įdėti.

Visus šiuos patikimus rezultatus palaiko profesionali gamybos jėga.Weshine® yra moderni aukštųjų technologijų gamykla, kurios specializacija yra elektros energijos sistemų automatizavimo prietaisų ir bandymo prietaisų tyrimai ir plėtra, gamyba, pardavimas ir aptarnavimas. Produktai parduodami visame pasaulyje ir sulaukė teigiamų atsiliepimų iš daugelio klientų.

Spektaklis

Dalinio iškrovimo kintamosios srovės atsparumo įtampos bandymo sistema naudoja SF6 dujomis izoliuotus transformatorius, kad išlaikytų stabilią 250 kV išvestį, apribodama visą dalinį iškrovimą iki ≤5 pC. Išmanusis automatinis valdymas, reaktyviosios galios kompensavimas, žemas triukšmas ir daugiasluoksnė saugos apsauga – tai praktiškas pasirinkimas energijos gamykloms, pramonės klientams, universitetams ir tyrimų laboratorijoms.

Visas mašinos dalinės iškrovos indeksas pasiekia ≤5 pC, o įmontuotas SF6 transformatorius generuoja tik ≤3 pC dalinį iškrovimą esant vardinei įtampai. Dėl tokių puikių izoliacijos savybių jis idealiai tinka dalinio iškrovimo patikrinimui, gamyklos priėmimo patikrinimams, izoliacijos patikrinimui ir įvairioms aukštos įtampos tyrimų užduotims.

Struktūra

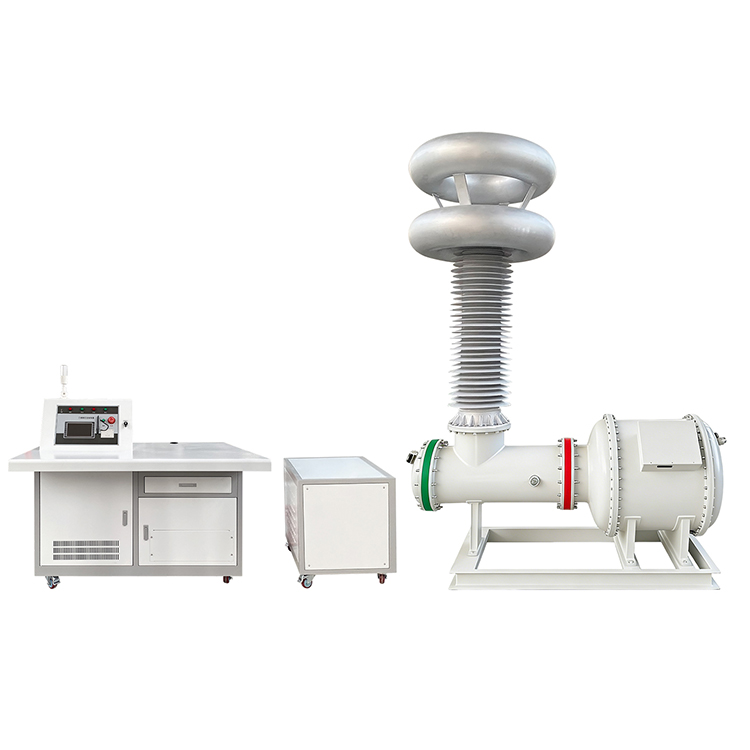

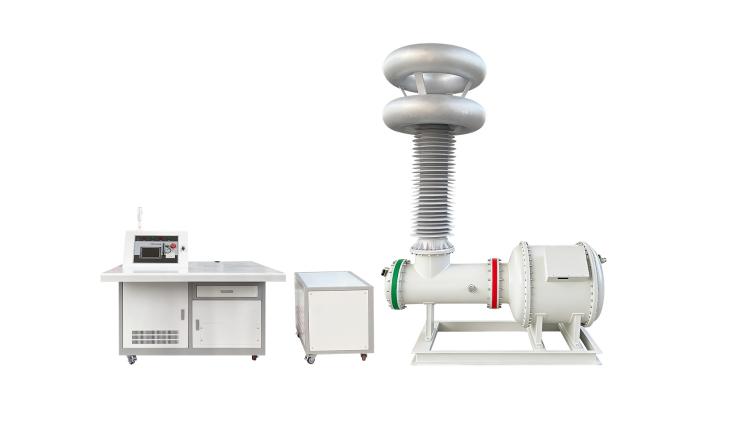

Visą komplektą sudaro SF6 izoliuotas bandomasis transformatorius, jungiamasis kondensatorius, aukštos įtampos srovės ribojimo reaktorius, žemos įtampos kompensavimo reaktorius, izoliacinis transformatorius ir visiškai automatinė valdymo spinta. Žemos įtampos kompensavimo technologija sumažina įvesties energijos sąnaudas iki 60%, o tai labai padidina bandymo efektyvumą ir sumažina maitinimo poreikį.

Kontrolė

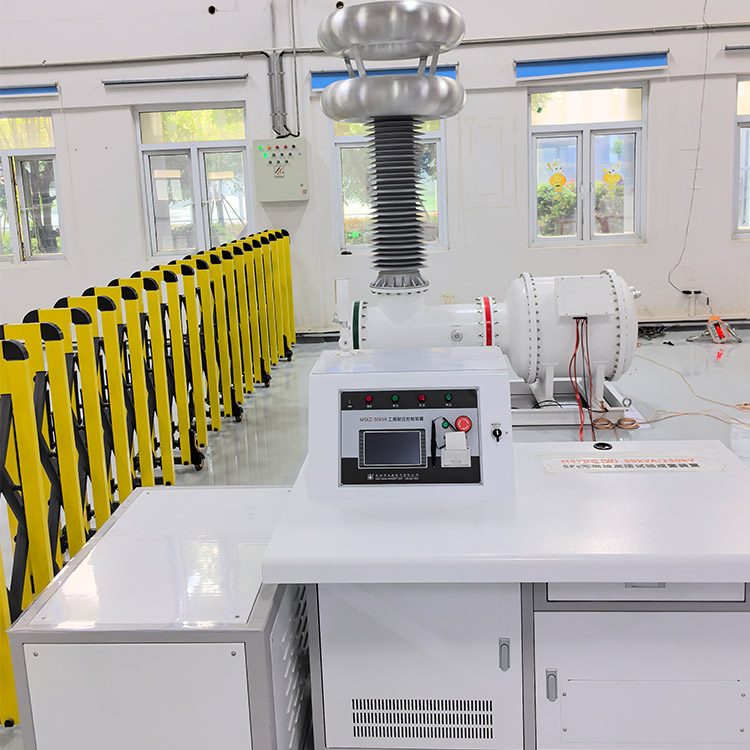

Dalinio iškrovimo neturinčioje kintamosios srovės atsparumo įtampos testavimo sistemoje yra 7 colių spalvoto jutiklinio ekrano valdymo blokas, kuris palaiko tiek automatinio, tiek rankinio veikimo režimus. Operatoriai gali nustatyti penkis atskirus įtampos segmentus, laisvai reguliuoti padidinimo greitį ir laikymo laiką. Automatinės funkcijos apima įtampos kėlimą, kompensavimo perjungimą, laiko nustatymą, slėgio sumažinimą po bandymo, duomenų saugojimą, įrašų paiešką ir bandymo ataskaitos spausdinimą.

Saugumas

Kad būtų užtikrintas stabilus ir saugus veikimas, įranga išveda lygią sinusinės bangos įtampą, kai bangos formos iškraipymas yra mažesnis nei 5%, o veikimo triukšmas mažesnis nei 65 dB. Overvoltage and overcurrent protection mechanisms are fully equipped. Its modular framework supports later upgrades, expandable for ultra-high voltage testing up to 1200kV.

Savybės

1、SF6 dujomis izoliuoto transformatoriaus technologija

2, dizainas be alyvos ir be aplinkos užteršimo

3、Visos sistemos dalinio iškrovimo lygis ≤5pC

4、Transformatoriaus dalinės iškrovos lygis ≤3pC

5、Vardinė išėjimo įtampa iki 250kV

6, Nominali galia 50 kVA

7. Reaktyviosios galios kompensavimas sumažina įėjimo srovę iki 60%

8、Automatiniai ir rankiniai testavimo režimai

9、Penkių pakopų programuojami įtampos ir laiko nustatymai

10, Reguliuojamas įtampos greitis

11、 Pažangus įtampos reguliavimas ir kompensavimo perjungimas

12、Istorinių duomenų saugojimas ir ataskaitų spausdinimas

13 、 Stabili sinusinės bangos išvestis su iškraipymu ≤5 %

14、Mažas veikimo triukšmas ≤65dB

15、 Aukštos įtampos viršįtampio apsauga

16. Apsauga nuo galinės srovės viršsrovių

17、 Tinka daliniam iškrovimui ir kintamosios srovės atsparumo įtampai išbandyti

Programos

1 、 Transformatoriaus kintamosios srovės atsparumo įtampos bandymas

2, GIS dalinio iškrovimo bandymas

3, skirstomųjų įrenginių izoliacijos bandymas

4, Aukštos įtampos kabelio bandymas

5, įvorės bandymas

6, Izoliatoriaus bandymas

7, gamyklinis priėmimo bandymas (FAT)

8, aukštos įtampos laboratoriniai tyrimai

9. Elektros įrangos tipo bandymas

10. Prevencinės priežiūros programos

Weshine privalumai

Weshine Electric yra profesionalus aukštos įtampos bandymo įrangos ir dalinės iškrovos matavimo sistemų gamintojas. Mūsų VS-W serijos dalinio iškrovimo neturinčios kintamosios srovės atsparumo įtampos bandymo sistemos sujungia pažangią SF6 izoliacijos technologiją, itin žemą dalinio iškrovimo našumą, pažangią automatiką ir patikimą saugos apsaugą. Weshine sprendimai, sukurti reiklioms laboratorijų ir lauko reikmėms, padeda klientams pagerinti bandymų tikslumą, užtikrinti atitiktį reikalavimams ir padidinti ilgalaikį įrangos patikimumą.
