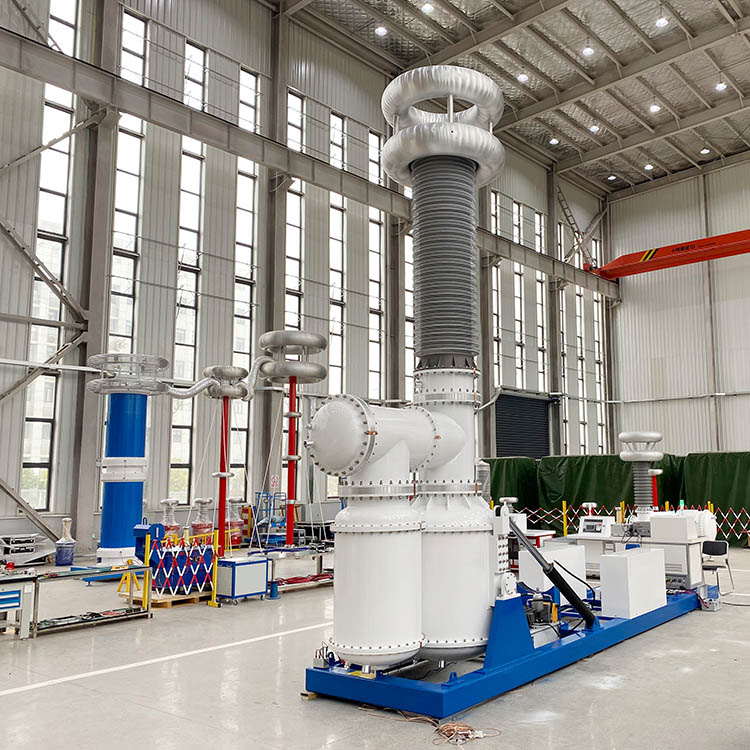

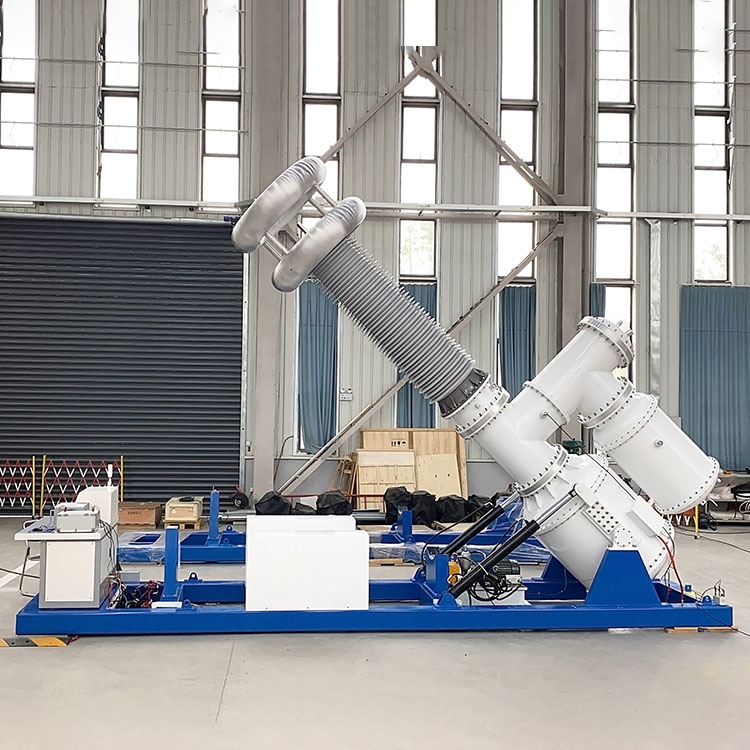

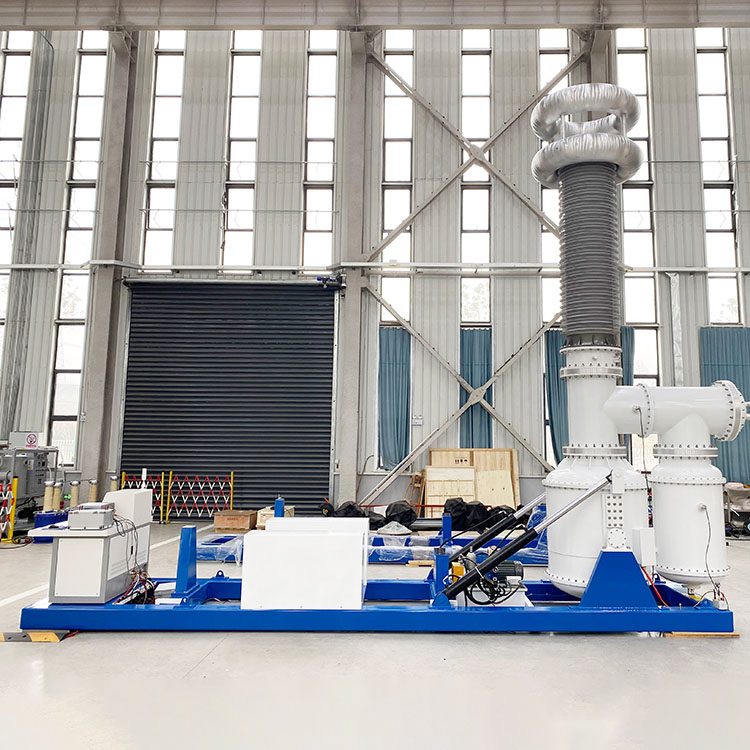

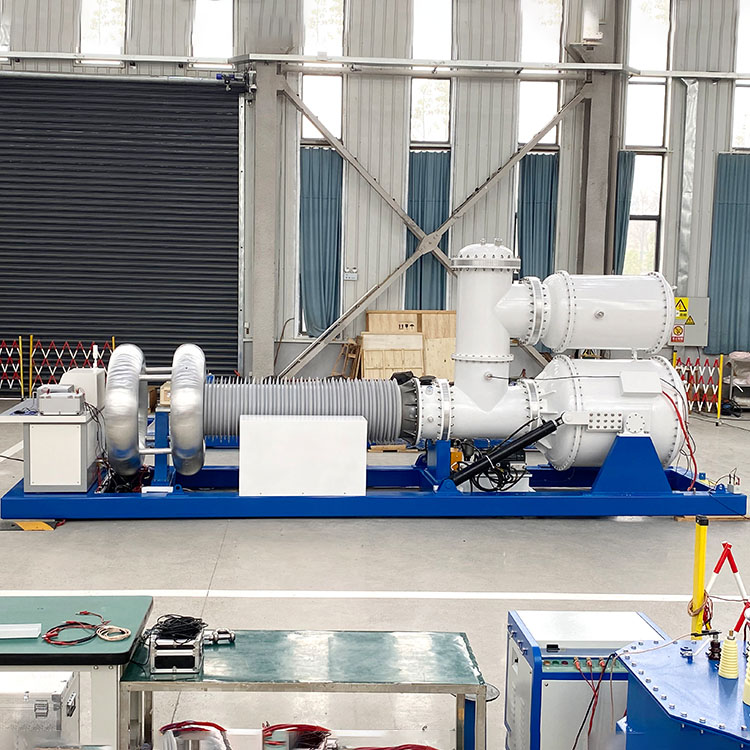

Kintamosios srovės atsparumo įtampos bandymo sistema be PD

Ši kintamosios srovės atsparumo įtampos testavimo sistema be PD atitinka griežtus izoliacijos tikrinimo ir dalinio iškrovimo bandymų standartus, taikomus visų tipų šiuolaikiniams aukštos įtampos aparatams. Su aukščiausios kokybės SF6 dujomis izoliuotais transformatoriais, jis pašalina tradicinių alyva užpildytų bandomųjų transformatorių taršos riziką, išlaikant stabilią izoliaciją ir ilgą tarnavimo laiką. Daugelis elektros gamintojų siunčia pirkimo užklausas, kad gautų visą šį bandymo įrenginį, skirtą masinės gamybos kokybės kontrolei.

Sukurta aplink SF6 izoliuotus pagrindinius komponentus, be PD kintamosios srovės atsparumo įtampos testavimo sistema išveda stabilią 250 kV įtampą ir apriboja dalinį iškrovimą 5 pC. Jame yra automatinis išmanusis valdymas, daugiapakopis reaktyviosios galios kompensavimas, žemo triukšmo veikimas ir visiški saugos blokai, pritraukiantys nuolatinius masinius užsakymus iš elektros tinklų, pramonės gamyklų, universitetų ir profesionalių aukštos įtampos laboratorijų.

Integruota pilna testavimo platforma

Jis palaiko transformatorių, GIS skirstomųjų įrenginių, maitinimo kabelių, įvorių, izoliatorių ir reaktorių bandymus. Visas įrenginys sujungia aukštos įtampos transformatorių, jungiamąjį kondensatorių, įtampos daliklį, srovę ribojantį reaktorių ir išmaniąją valdymo pultą į „viskas viename“ stotį, padedančią pirkimo komandoms sutaupyti atskirų įrangos pirkimo išlaidų.

Kai veikia esant vardinei įtampai, ši kintamosios srovės atsparumo įtampos bandymo sistema be PD palaiko dalinį iškrovimą ≤5 pC, visiškai atitinka gamyklos priėmimo bandymus, tipo sertifikavimą, įprastines izoliacijos patikras ir laboratorinius tyrimus, kuriems reikalingas itin žemas PD lygis. Jo bangos formos iškraipymas yra kontroliuojamas mažesnis nei 2%, todėl gaunami stabilūs, atkuriami bandymo duomenys, atitinkantys tarptautinius pramonės standartus.

Efektyvi reaktyviosios galios kompensacija

Integruotas žemos įtampos kompensavimo reaktorius sumažina bendrą energijos suvartojimą ir padidina veikimo efektyvumą. Kelių lygių reaktyviosios galios tikslus reguliavimas užtikrina pastovią įtampos išvestį esant didelėms sudėtingoms bandomosioms apkrovoms, o tai yra pagrindinis akcentas, skatinantis ilgalaikius bendradarbiaujančius pirkėjus pateikti pakartotinius masinius užsakymus.

Patikimas sumanus valdymas ir kelių sluoksnių saugos apsauga

Valdymo pultas užtikrina sklandų įtampos reguliavimą ir duomenų stebėjimą realiuoju laiku, todėl technikai gali efektyviai ir visiškai saugiai atlaikyti įtampos bandymus. Daugiafunkcinės apsaugos konstrukcijos, įskaitant viršįtampio išjungimą, srovės ribojimą ir iškrovos prevenciją, žymiai sumažina pavojų aukštos įtampos eksperimentų metu.

Su pasirenkama 500 kV didelės galios specifikacija ir puikiu dalinio iškrovimo slopinimo našumu, kintamosios srovės atsparumo įtampos bandymo sistema be PD išlieka geriausiu pasirinkimu elektrinėms, elektros gamintojams ir laboratorijoms, atliekančioms izoliacijos vertinimą ir aukštos įtampos įrangos patikrą.

Darbo principas

PD neturinti kintamosios srovės atsparumo įtampos bandymo sistema remiasi SF6 izoliuotu transformatoriumi, kad būtų galima patikrinti nuolatinį 50 Hz aukštos įtampos kintamą maitinimą. Integruotas jungties kondensatorius fiksuoja dalinio iškrovimo signalus realiu laiku, o įtampos daliklis seka išėjimo įtampą per visą bandymo ciklą. Atitinkami kompensaciniai reaktoriai automatiškai reguliuoja reaktyviosios galios poreikį, sumažindami įvestą galią ir padidindami bendrą veikimo efektyvumą.

Su srovę ribojančiais reaktoriais ir visiškai saugos blokavimo moduliais, šis įrenginys apsaugo ir tiriamuosius pavyzdžius, ir pagrindinį įrenginį nuo staigių viršįtampių ir perkaitimo pavojų, o tai užtikrina stabilius, saugius bandymo rezultatus, kuriuos pripažįsta perkantys inžinieriai.

Tiksliniai taikymo scenarijai

Tinklo energijos operatoriai

Idealiai tinka pastočių įrangos priežiūrai, projektų paleidimui ir transformatorių, GIS spintų ir aukštos įtampos skirstomųjų įrenginių izoliacijos diagnostikai. Daugelis elektrinių pirkėjų pateikia masinio pirkimo užklausas šiai sistemai, kad standartizuotų reguliarius tikrinimo darbus.

Transformatorių gamybos gamyklos

Puikiai tinka kasdieniams gamybos patikrinimams vietoje, gamyklos priėmimo bandymams ir oficialiam maitinimo ir paskirstymo transformatorių tipo sertifikavimui. Gamybos pirkimo komandos dažnai rezervuoja šio testerio atsargas, kad sutrumpintų gamybos tikrinimo ciklus.

Profesionalios aukštos įtampos laboratorijos

Itin žemas dalinio iškrovimo efektyvumas atitinka griežtus gaminių sertifikavimo ir naujų produktų MTTP testavimo standartus, todėl laboratorijos pirkėjai pritraukia ilgalaikius tiekimo užsakymus.

Universitetai ir mokslinių tyrimų institucijos

Tinka dielektrinių medžiagų tyrimams, izoliacijos charakteristikų analizei ir dideliems aukštos įtampos mokymo eksperimentams. Tyrimo projektų pirkėjai dažnai prašo pritaikytų konfigūracijų prieš oficialiai užsakydami.

Gamyklų ir kasybos pramonės naudotojai

Taikoma atliekant periodinius prevencinius patikrinimus ir pagrindinių elektros įrenginių izoliacijos būklės įvertinimą vietoje, padedant įmonių pirkimų skyriams sumažinti trečiųjų šalių bandymų užsakomųjų paslaugų išlaidas.

Taikymo sritis

1.Jeigos transformatoriaus izoliacijos bandymas

2.GIS dalinio išleidimo patikrinimas

3. Kintamosios srovės įtampos atsparumo bandymas

4. Aukštos įtampos skirstomųjų įrenginių įprastas aptikimas

5.Įvorės veikimo testas

6. Maitinimo kabelio atsparumo testas

7. Kietojo izoliatoriaus kokybės patikrinimas

8. Vietos gamyklos priėmimo testas (FAT)

9. Produkto tipo bandymas ir sertifikavimo palaikymas

10.Auktos įtampos laboratoriniai tiriamieji darbai

„Weshine“ pagrindinės stiprybės

Weshine Electric specializuojasi kuriant ir gaminant aukštos įtampos testavimo prietaisus ir dalinio iškrovimo matavimo įrangą. Mūsų kintamosios srovės be kintamos srovės atsparumo įtampos bandymo sistemos taiko brandžią SF6 izoliacijos technologiją, itin žemus dalinio iškrovimo indikatorius, tikslų įtampos atranką ir visapusišką saugos apsaugą. Mūsų įranga, pritaikyta elektros tinklų operatoriams, elektros gamintojams, trečiųjų šalių laboratorijoms ir tyrimų institucijoms, užtikrina tikslius, saugius ir veiksmingus šiuolaikinių aukštos įtampos maitinimo įrenginių bandymus. Pasauliniai projektų pirkėjai gali surengti pavyzdinį testavimą prieš pasirašydami oficialias pagrindų pirkimo sutartis.

DUK

1 klausimas: kokios yra pagrindinės techninės specifikacijos?

Nominali galia: 250kVA. Nominali išėjimo įtampa: iki 500kV. Dalinės iškrovos lygis: ≤5pC. Bangos formos iškraipymas: ≤2%. Sistemos triukšmas: ≤50dB. Nepertraukiamas veikimas: 30 minučių. Viršįtampio galimybė: 110% 1 minutę.

2 klausimas: kodėl SF6 izoliacija, o ne alyva užpildytas tipas?

SF6 dujos pašalina alyvos karbonizacijos šalutinius produktus, kurie sukuria klaidingus PD signalus, užtikrina stabilų dielektrinį veikimą, nulinę taršos riziką ir palaiko ≤5 pC fono PD lygį, kad transformatoriai ir GIS būtų tikslūs FAT.

3 klausimas: kokias programas palaiko ši sistema?

Transformatorių izoliacijos bandymai, GIS skirstomųjų įrenginių PD patikra, maitinimo kabelio atsparumo bandymai, įvorės/izoliatoriaus veikimo įvertinimas, FAT, tipo sertifikavimas ir aukštos įtampos laboratoriniai tyrimai.

4 klausimas: kaip veikia reaktyviosios galios kompensavimas?

Integruotas žemos įtampos kompensacinis reaktorius (200 kvar, kelių čiaupų motorizuotas perjungimas) tiksliai sureguliuoja reaktyviąją galią. Tai palaiko pastovią įtampą esant didelėms bandymo apkrovoms ir pagerina bendrą veikimo efektyvumą.

5 klausimas: kokios saugos apsaugos funkcijos yra įtrauktos?

Daugiasluoksnė apsauga, įskaitant viršįtampio išjungimą, srovės ribojimą, iškrovos prevenciją ir visiško saugos blokavimo modulius su srovę ribojančiu reaktoriumi, apsaugančiu nuo staigių perkaitimo pavojų.

6 klausimas: kam ši sistema skirta?

Elektros tinklų operatoriai, transformatorių gamybos gamyklos, profesionalios aukštos įtampos laboratorijos, universitetai / mokslinių tyrimų institucijos ir pramonės gamyklos / kasybos naudotojai įprastiniams ir tipo bandymams.

Pirkimo vadovas

Pasidalykite savo aukštos įtampos bandymo parametrais su mūsų pardavimų komanda, kad gautumėte pritaikytas kainas ir užbaigtumėte pirkimo plano techninius failus.
