100 kV be dalinio iškrovimo kintamosios srovės Hipot testavimo sistema

100kV dalinio iškrovimo be kintamosios srovės Hipot testavimo sistema yra profesionalus aukštos įtampos testavimo sprendimas, sukurtas transformatorių, skirstomųjų įrenginių, izoliatorių, kabelių, įvorių, GIS įrangos ir kitų elektros aparatų kintamosios srovės atsparumo įtampos bandymams ir dalinės iškrovos aptikimui.

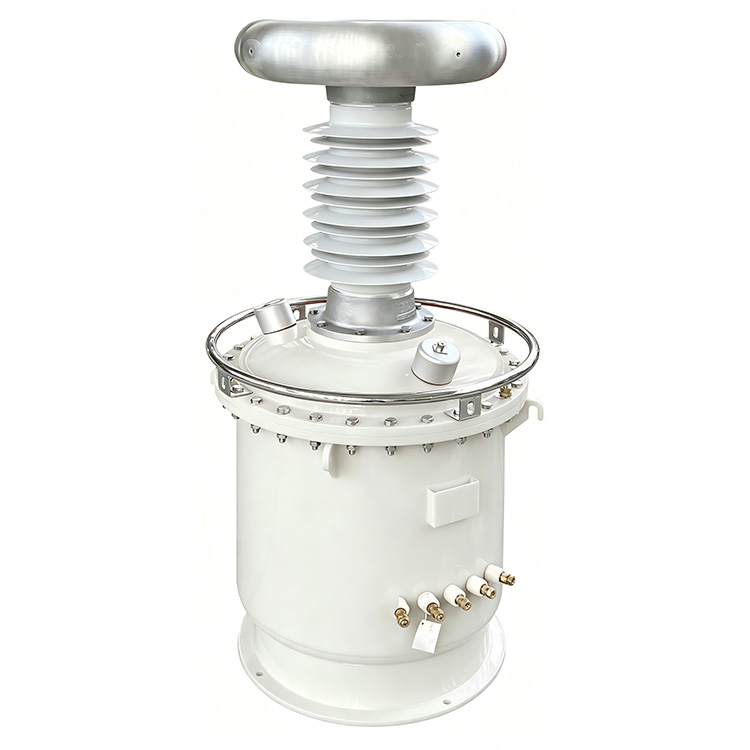

Sistema naudoja SF6 dujomis izoliuotą bandomąjį transformatorių, o ne tradicinę alyvą panardintą struktūrą, todėl pašalinama alyvos užteršimo rizika ir žymiai sumažėja įrangos svoris 20–60%.Šis transformatorius pasižymi puikia izoliacija ir itin mažu daliniu iškrovimu, pasiekiant PD lygį ≤3 pC. Visa sistema išlaiko dalinę iškrovą ne didesnę kaip 5 pC, kai ji veikia esant vardinei įtampai.

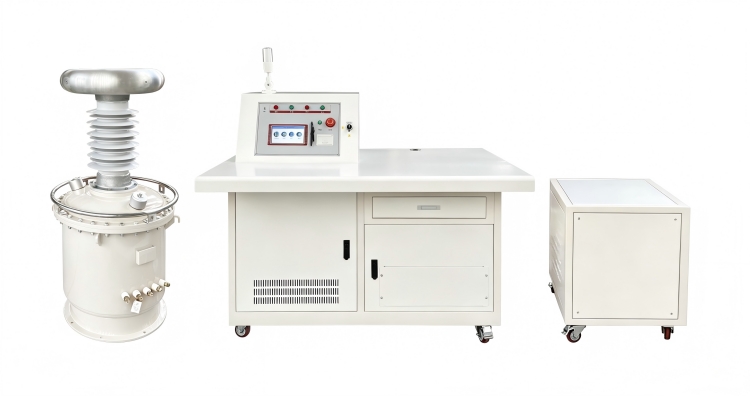

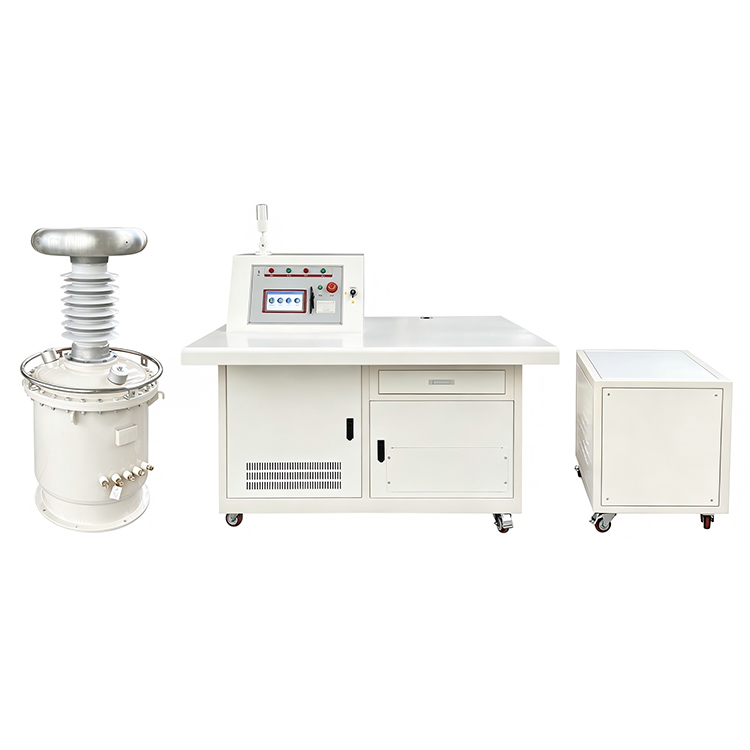

Ši pilna integruota testavimo sistema yra surenkama su aukštos įtampos bandomuoju transformatoriumi, jungiamuoju kondensatoriumi, aukštos įtampos srovės ribojimo reaktoriumi, žemos įtampos kompensaciniu reaktoriumi, izoliaciniu transformatoriumi, automatine valdymo konsole ir kompensavimo spintele. Jo įmontuota žemos įtampos kompensavimo struktūra gali efektyviai sumažinti įėjimo srovės suvartojimą ne daugiau kaip 60%, o tai padeda padidinti energijos vartojimo efektyvumą ir sumažinti kasdienes eksploatavimo išlaidas.

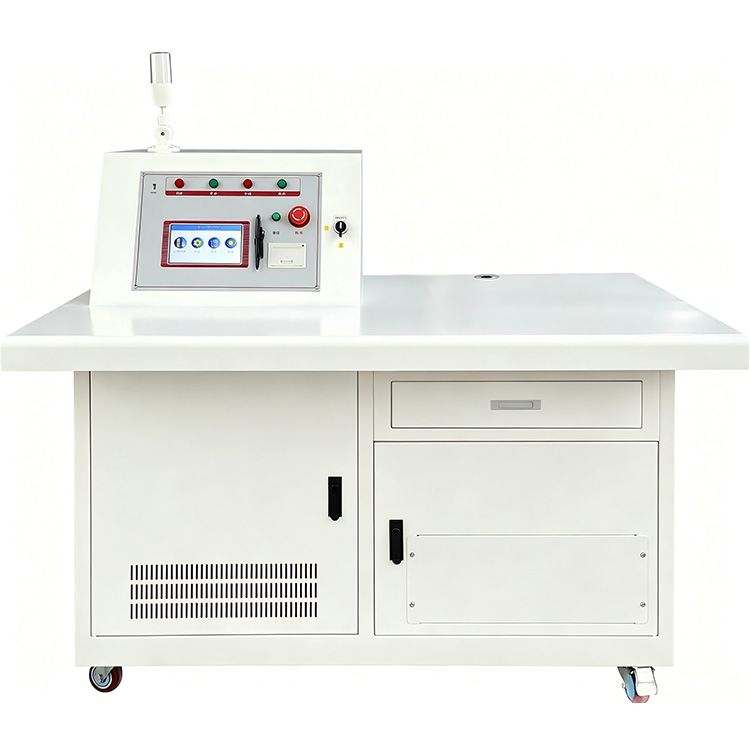

Įrengta 7 colių spalvoto jutiklinio ekrano valdymo pulteliu, sistema palaiko tiek automatinio, tiek rankinio testavimo režimus. Vartotojai gali savarankiškai konfigūruoti iki penkių įtampos pakopų, įtampos rampos greitį ir atlaikyti bandymo trukmę. Automatinės tikrinimo funkcijos apima įtampos padidinimą, kompensavimo perjungimą, laiko nustatymą, įtampos mažinimą, duomenų saugojimą ir ataskaitų spausdinimą, o tai labai pagerina testavimo efektyvumą ir pakartojamumą.

Sukurta aukštos įtampos laboratorijoms ir lauko bandymams, sistema užtikrina stabilų sinusoidinį išėjimą, kurio bangos formos iškraipymas yra mažesnis nei 5, mažas veikimo triukšmas ir patikima apsauga nuo viršįtampių ir viršsrovių. Mastelio keitimo konstrukcija leidžia panašioms produktų serijos sistemoms pasiekti iki 1200 kV įtampą, skirtą itin aukštos įtampos bandymams.

Produkto vadovas

Kaip veikia sistema

100 kV dalinio iškrovimo neturinti kintamosios srovės Hipot testavimo sistema sukuria stabilią aukštos įtampos galios dažnio išvestį per SF6 izoliuotą bandomąjį transformatorių. Bandymo metu jungties kondensatorius ir matavimo grandinė nuolat stebi dalinio iškrovimo aktyvumą, o automatinė valdymo sistema valdo įtampos didinimo, išlaikymo ir mažinimo procesus.

Žemos įtampos kompensacinis reaktorius sumažina reikiamą įėjimo srovę, o tai pagerina energijos vartojimo efektyvumą ir sumažina prijungto maitinimo šaltinio apkrovą. Visa sistema gali vienu metu atlikti atsparumo įtampos bandymus ir dalinio iškrovimo matavimus, todėl vartotojai gali atlikti išsamų visų tipų aukštos įtampos įrangos izoliacijos savybių įvertinimą.

Savybės

1、SF6 dujomis izoliuoto transformatoriaus konstrukcija be alyvos užteršimo

2、Bendras dalinės iškrovos lygis ≤5pC

3、Transformatoriaus dalinės iškrovos lygis ≤3pC

4, Nominali išėjimo įtampa iki 100 kV

5、Reaktyviosios galios kompensavimas sumažina šaltinio srovę iki 60%

6、Automatiniai ir rankiniai testavimo režimai

7、 Penkių pakopų programuojami įtampos ir laiko nustatymai

8, Reguliuojamas įtampos greitis nuo 0,5 kV/s iki 2,5 kV/s

9、Automatinis kompensavimo perjungimas ir įtampos reguliavimas

10、Istorinių duomenų saugojimo ir spausdinimo funkcijos

11 、 Didelio tikslumo įtampos matavimas

12 、 Stabili sinusinės bangos išvestis su iškraipymu ≤ 5%

13、 Mažo triukšmo veikimas ≤65 dB

14 、 Visapusiška viršįtampio ir viršsrovių apsauga

15、 Tinka daliniam iškrovimui ir kintamosios srovės atsparumo įtampai išbandyti

Taikymo laukai

1, elektros energijos tiekimo įmonės

Naudojamas įprastiniam transformatorių, skirstomųjų įrenginių, GIS įrangos, kabelių ir pastočių aparatų izoliacijos bandymams ir dalinio iškrovimo įvertinimui.

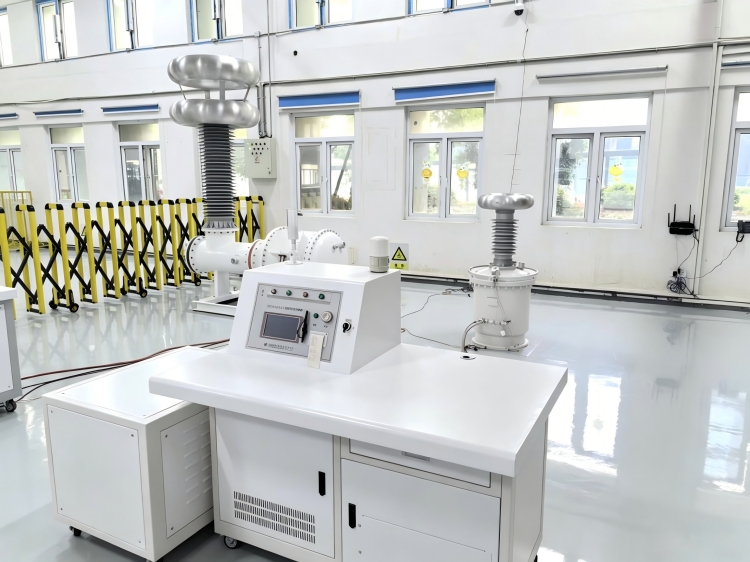

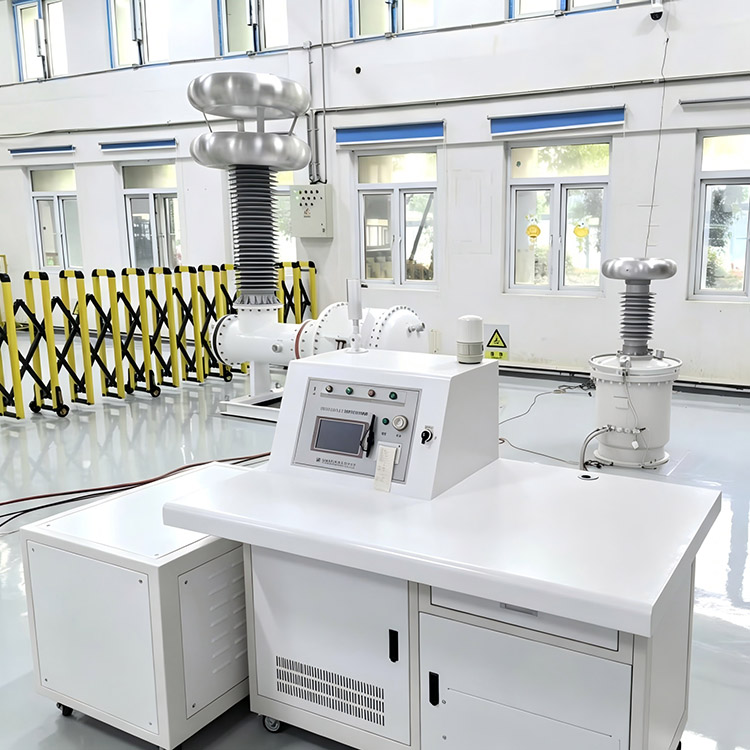

2, Aukštos įtampos laboratorijos

Tinka tipo bandymams, gamyklos priėmimo bandymams ir tyrimų projektams, kuriems reikalingas ypač mažas dalinio iškrovimo našumas.

3 、 Transformatorių gamintojai

Naudojamas kokybės kontrolei, izoliacijos patikrai ir galutiniam galios bei paskirstymo transformatorių gamykliniam bandymui.

4, universitetai ir mokslinių tyrimų institutai

Palaiko aukštos įtampos inžinerinį išsilavinimą, izoliacijos tyrimus ir pažangius elektros bandymų projektus.

5 、 Pramonės ir kasybos įmonės

Atlieka kritinių elektros įrenginių profilaktinės priežiūros bandymus ir izoliacijos būklės įvertinimą.

Tipiški bandymo elementai

1 、 Transformatoriaus kintamosios srovės atsparumo įtampos bandymas

2, GIS dalinio iškrovimo bandymas

3. Aukštos įtampos skirstomųjų įrenginių bandymas

4, maitinimo kabelio izoliacijos bandymas

5 、 Izoliatoriaus ir įvorės bandymas

6, Elektros įrangos gamyklos priėmimo bandymas

7. Aukštos įtampos laboratoriniai tyrimai

8. Prevencinės priežiūros programos

Weshine privalumai

„Weshine Electric“ daugiausia dėmesio skiria aukštos įtampos bandymo įrangos, taip pat dalinio išlydžio matavimo sistemų kūrimui ir gamybai. Mūsų kintamosios srovės atsparumo įtampos bandymo blokai su SF6 dujų izoliacija pasižymi itin maža dalinio iškrovimo galia, išmaniu automatiniu veikimu, energijos taupymo kompensavimo technologija ir patikimais saugos apsaugos moduliais. Visi Weshine sprendimai, skirti atlikti griežtas bandymų užduotis tiek laboratorijose, tiek darbo vietoje, padeda klientams atlikti tikslius izoliacijos veikimo patikrinimus, atitikti atitinkamus pramonės standartus ir išlaikyti stabilų ilgalaikį aukštos įtampos įrangos veikimą.

Mūsų 100 kV be dalinio iškrovimo kintamosios srovės Hipot testavimo sistema gali visiškai patenkinti visus jūsų aukštos įtampos izoliacijos bandymų ir dalinio iškrovimo stebėjimo reikalavimus. Nedvejodami susisiekite su mūsų komanda bet kuriuo metu dėl pritaikytų sprendimų, išsamių techninių duomenų ir konkurencingų pasiūlymų.
