Itin žemo dažnio aukštos įtampos generatorius

Kaip profesionalus gamintojas Kinijoje, Weishine norėtų pasiūlyti jums aukštos kokybės ypač žemo dažnio aukštos įtampos generatorių, kuris yra skirtas kintamos srovės atsparumo elektros izoliacijos bandymams ten, kur įprastinei galios dažnio bandymo įrangai reikia per didelės galios. Atliekant profilaktinius izoliacijos bandymus, aukštos įtampos atsparumo bandymai yra vienas iš svarbiausių metodų, leidžiančių patikrinti, ar įrangos izoliacija gali saugiai atlaikyti nurodytą bandomąją įtampą. Didelės talpos bandymo objektams, tokiems kaip XLPE maitinimo kabeliai, galios kondensatoriai, dideli generatoriai ir varikliai, 50 Hz kintamosios srovės atsparumo bandymams dažnai reikia didelio bandomojo transformatoriaus arba rezonansinio bandymo rinkinio. 0,1 Hz itin žemo dažnio bandymo sistema sumažina reikiamą bandymo galią ir daro bandymus praktiškesnius. Kompaktiška ir nešiojama konstrukcija sumažina bendras lauko inžinierių komandų pirkimo išlaidas.

Bandymo įrenginys generuoja valdomą itin žemo dažnio kintamosios srovės aukštą įtampą. Galimi išvesties dažniai yra 0,1 Hz, 0,05 Hz, 0,02 Hz ir 0,01 Hz. Žemesnis dažnis leidžia prietaisui išbandyti didesnes talpines apkrovas, tuo pačiu išlaikant valdomus bandymo įrangos dydį ir galios poreikį. Pagal vadovą, sistema ypač tinka elektros įrangai, turinčiai didelę ekvivalentinę talpą, įskaitant maitinimo kabelius, kondensatorius, vidutinius ir didelius generatorius, variklius.

Produkto komponentai

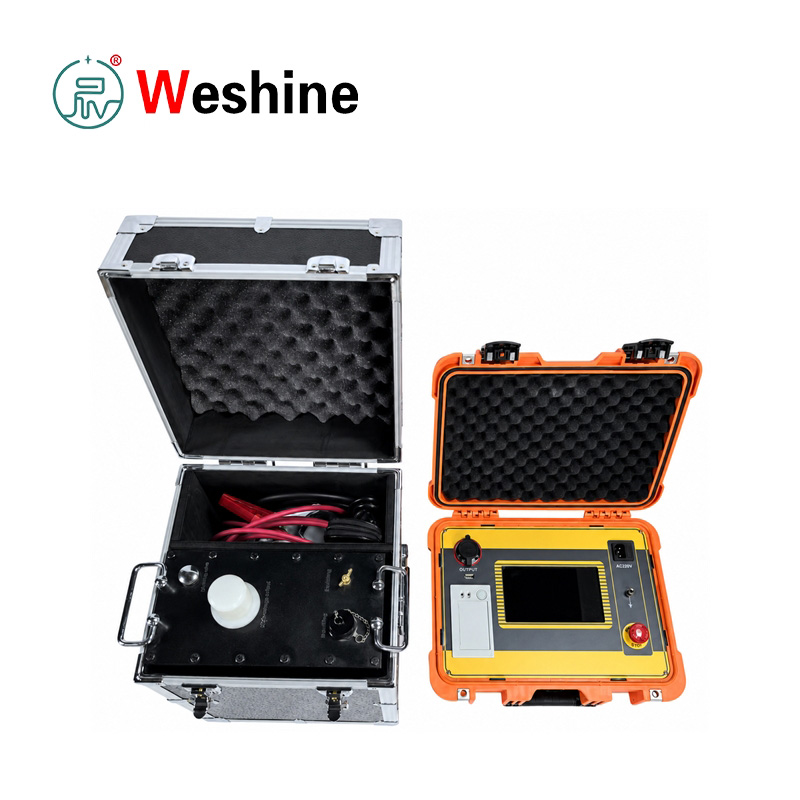

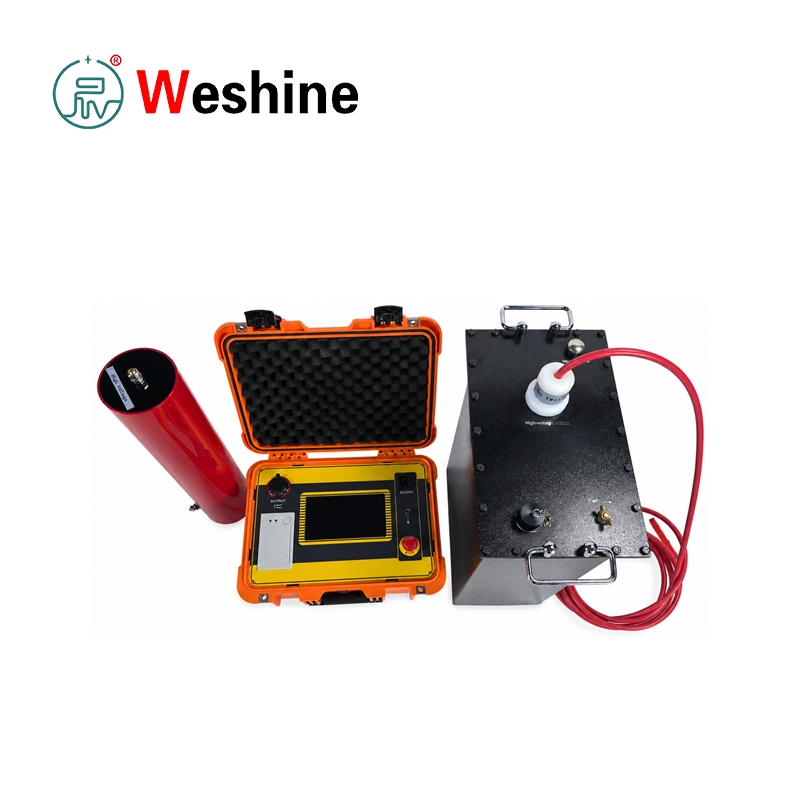

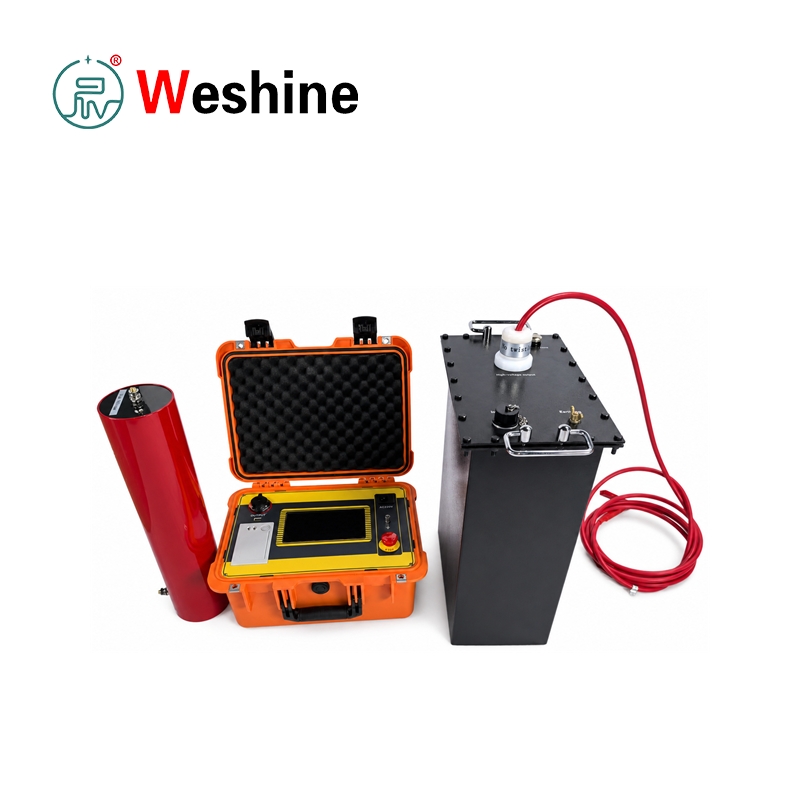

Sistema susideda iš dviejų pagrindinių dalių: valdiklio ir aukštos įtampos stiprintuvo.

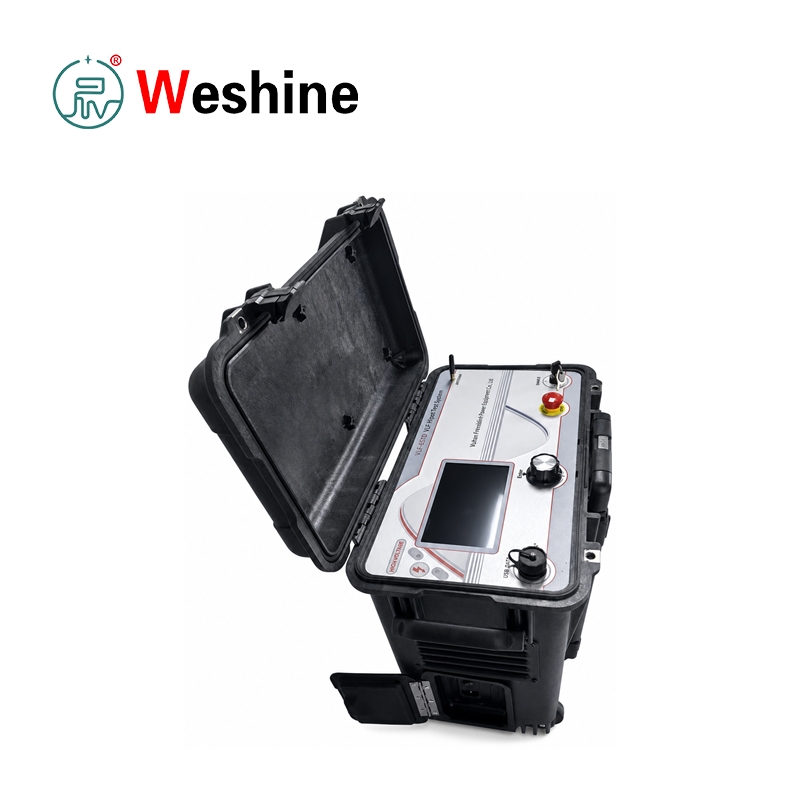

Valdiklyje yra 7 colių talpinis jutiklinis ekranas, maitinimo jungiklis, AC 220 V įvestis, įžeminimo terminalas, USB ryšio prievadas, spausdintuvas ir avarinio stabdymo mygtukas.

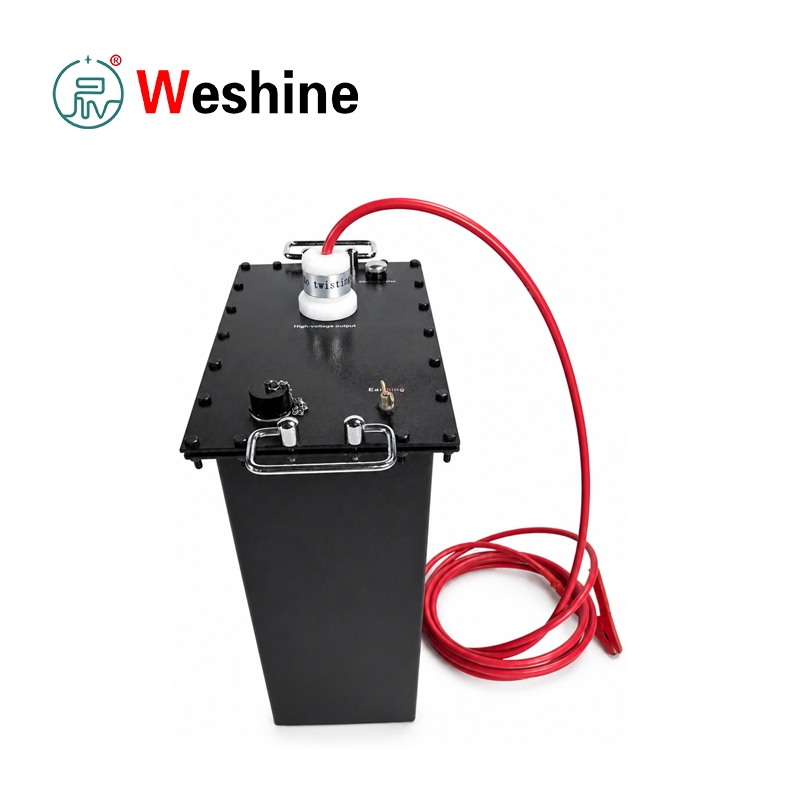

Stiprintuvas sukuria aukštos įtampos išėjimą ir yra prijungtas prie valdiklio per pateiktą žemos įtampos valdymo kabelį. Aukštos įtampos išvestis prijungiama prie bandomojo objekto naudojant pateiktą aukštos įtampos laidą ir įžeminimo priedus.

Veikimas automatizuotas

Sujungęs laidus, vartotojas jutikliniame ekrane nustato išėjimo dažnį, bandymo trukmę, bandymo įtampą, aukštos įtampos šoninės viršįtampio ribą ir viršįtampio ribą. Kai prasideda bandymas, prietaisas atlieka apkrovos savitikrą, automatinį įtampos padidėjimą, pastovios amplitudės išvestį, laiką, įprastą išjungimą ir automatinį iškrovimą. Prietaisą galima sustabdyti laikmačiu arba rankiniu būdu. Jis taip pat suteikia apsaugą nuo nenormalaus išjungimo per viršįtampio ir viršsrovių apsaugą.

Šis ypač žemo dažnio aukštos įtampos generatorius valdo aukštos ir žemos įtampos uždarojo ciklo neigiamą grįžtamąjį ryšį. Vadove teigiama, kad išėjimas nesukelia talpinio padidėjimo efekto. Kelios apsaugos funkcijos apima apsaugą nuo viršįtampio, aukštos įtampos pusės apsaugą nuo viršsrovių ir žemos įtampos pusės apsaugą nuo viršsrovių, kurių apsaugos veikimo laikas ne didesnis kaip 10 ms. Valdiklis ir aukštos įtampos generatorius yra sujungti per žemos įtampos valdymą, o saugesniam darbui naudojamas optinis valdymas. Patvarus techninės įrangos dizainas, ilgas tarnavimo laikas ilgalaikiam naudojimui projekte ir pakartotiniam bandymui.

Bandymo rezultatai gali būti atspausdinti tiesiogiai kaip bandymo ataskaita. Istoriniai duomenys išsaugomi automatiškai po įprasto laikmačio sustabdymo, rankinio sustabdymo, apsaugos nuo viršįtampio arba apsaugos nuo viršįtampio sustabdymo. Prietaisas gali saugoti iki 64 matavimo įrašų; Viršijus saugyklos limitą, senesni įrašai automatiškai ištrinami. Sistema taip pat palaiko datos ir laiko nustatymą, kinų ir anglų sąsajų perjungimą, automatinį saugojimą, automatinį spausdinimą ir USB ryšį su viršutine valdymo programine įranga.

Bandymo įranga atitinka DL/T 849.4-2004, Bendrosios techninės sąlygos itin žemo dažnio aukštos įtampos generatoriams. Vadove taip pat nurodomas 0,1 Hz VLF bandymo metodas, skirtas 35 kV ir mažesnės įtampos XLPE izoliuotiems maitinimo kabeliams. Naudojant lauke, bandomojo objekto talpa neturi viršyti pasirinktos prietaiso konfigūracijos vardinės talpinės apkrovos. Jei bandomojo objekto talpa mažesnė nei 0,05 μF, galima lygiagrečiai prijungti papildomą 0,05 μF kondensatorių, kad būtų palaikoma įprasta išvestis.

Produkto parametras

Produkto vadovas

VLF testavimo įrenginio veikimo principas

Nešiojamasis VLF testavimo įrenginys veikia pakeisdamas 50 Hz galios dažnio atsparumo testą itin žemo dažnio kintamosios srovės testu.

Talpiniams bandymo objektams srovė yra proporcinga dažniui, talpai ir įtampai. Sumažinus dažnį iki 0,1 Hz ar mažesnio, reikalinga bandymo galia labai sumažėja, išlaikant praktinę kintamosios srovės izoliacijos atsparumo bandymo paskirtį.

Įrangos prijungimas prieš bandymą

Prieš bandymą prijunkite:

pagal instrukcijoje pateiktą laidų schemą.

Įžeminimo gnybtas turi būti prijungtas prie žemės. Kintamosios srovės įvestis yra prijungta prie 220 V, 50 Hz maitinimo šaltinio.

Jei naudojamas nešiojamas generatorius, generatoriaus išėjimo įtampa ir dažnis turi būti stabilūs.

Parametrų nustatymas ir testo paruošimas

Įjunkite valdiklį ir įeikite į parametrų nustatymo ekraną.

Nustatykite šiuos parametrus:

Galimi dažniai:

Testo trukmę galima nustatyti nuo 0 iki 99 minučių.

Prietaiso rodomos įtampos ir srovės vertės yra didžiausios vertės.

Automatinis bandymo procesas

Paspaudus Start, prietaisas atlieka savitikrą.

Bandymo procesas apima:

1. Įkelti savitikrą
2. Automatinis įtampos kilimas
3. Pastovios amplitudės išvestis
4. Atlaikyti laiką
5. Automatinis išjungimas ir iškrovimas

Jei apkrova neaptinkama, valdiklis rodo tuščiosios eigos įspėjimą.

Pasiekęs nustatytą įtampą, prietaisas palaiko pastovios amplitudės išėjimą ir pradeda atsparumo laiko nustatymo procesą.

Pasiekus nustatytą laiką, sistema sustabdo aukštos įtampos išėjimą ir automatiškai iškrauna bandomąjį objektą.

Išjungimo režimai ir duomenų valdymas

Priemonė palaiko:

Normalus išjungimas

Nenormalus išjungimas

Kiekviename išjungimo režime bandymo duomenys saugomi kaip istoriniai duomenys.

Vartotojai gali:

Kabelio testavimo vadovas

Kabelio bandymui:

1. Prieš bandymą atjunkite visą elektros įrangą, prijungtą prie kabelio.
2. Išmatuokite izoliacijos varžą megommetru.
3. VLF atsparumo bandymą atlikite tik tada, kai izoliacijos patikrinimas yra priimtinas.

Instrukcijoje nurodyta:

Bandymo trukmė:

Sinchroninio variklio testavimo vadovas

Sinchroninio variklio bandymui vadove rekomenduojamas fazinis bandymas.

Bandymo metodas:

Bandymo laikas paprastai yra toks pat kaip galios dažnio atsparumo bandymas, paprastai:

Bandymo metu operatoriai turėtų stebėti:

Saugus iškrovimas po bandymo

Po išjungimo naudokite iškrovimo strypą, kad visiškai iškrautumėte bandomąjį objektą, prieš išimdami bet kokius laidus.

Šis žingsnis yra būtinas, ypač tokiai talpinei įrangai kaip:

Savybės

1. Palaiko 0,1 Hz itin žemo dažnio kintamosios srovės atsparumo bandymus.

2. Palaiko 0,05 Hz, 0,02 Hz ir 0,01 Hz išėjimo dažnio pasirinkimą.

3. Suteikia automatinį įtampos kilimą, pastovios amplitudės išvestį, laiką, išjungimą ir iškrovimą.

4. Matuoja ir rodo aukštos įtampos išvestį ir tikrina srovę kaip didžiausias vertes.

5. Suteikia aukštos įtampos išvesties apsaugą nuo viršįtampio.

6. Suteikia aukštos įtampos pusės ir žemos įtampos pusės apsaugą nuo viršsrovių.

7. Automatiškai išjungia išėjimą, kai įtampa arba srovė viršija nustatytą ribą.

8. Apsaugos veikimo laikas ne daugiau kaip 10 ms.

9. Suteikia 7 colių talpinio jutiklinio ekrano veikimą.

10. Jutikliniame ekrane rodomi bandymo duomenys ir išvesties bangos forma.

11. Apima automatinį istorinių duomenų saugojimą iki 64 įrašų.

12. Suteikia įmontuotą spausdintuvą bandymo ataskaitai spausdinti.

13. Palaiko USB ryšį su viršutine valdymo programine įranga.

14．Apima kinų ir anglų sąsajų perjungimą.

15. Suteikia uždaro ciklo aukštos įtampos ir žemos įtampos neigiamo grįžtamojo ryšio valdymą.

16. Palaiko kintamos srovės atsparumą didelės talpos bandymo objektams.

17. Apima iškrovimo strypą ir įžeminimo laidą saugiam iškrovimui po bandymo.

18. Valdiklyje yra avarinio stabdymo mygtukas.

19.Palaiko darbą viduje ir lauke.

20. Apima kompensacinį kondensatorių mažos talpos bandymo objektams.

Taikymo scenarijai

Maitinimo įmonės

Energetikos įmonės naudoja VLF bandymo įrangą, skirtą vidutinės įtampos maitinimo kabelių, didelių variklių, generatorių, kondensatorių ir kitos didelės talpos elektros įrangos bandymams atlikti profilaktinės priežiūros ir priėmimo bandymų metu.

Transformatorių gamintojai

Transformatorių ir elektros įrangos gamintojai bandymo rinkinį gali naudoti bandymo vietose, kur didelės talpos izoliacinėms sistemoms reikalingas kintamosios srovės atsparumo patikrinimas mažesniu dažniu.

Elektrinės

Jėgainės naudoja prietaisą generatoriaus statoriaus apvijų, didelių variklių, stoties aptarnavimo kabelių ir susijusių izoliacijos sistemų bandymams atlaikyti paleidimo, kapitalinio remonto ir įprastinės priežiūros metu.

Geležinkeliai

Geležinkelio elektros energijos tiekimo sistemose naudojami vidutinės įtampos kabeliai ir besisukanti įranga. Bandymo blokas palaiko lauko atsparumo bandymus suplanuotų techninės priežiūros nutraukimų metu.

Pramonės gamyklos

Pramonės įrenginiai, pvz., kasybos, naftos chemijos, plieno ir gamybos įmonės, gali naudoti prietaisą kabelių ir variklių izoliacijai, kad jie atlaikytų bandymus augalų energijos paskirstymo sistemose.

Universitetai

Universitetai ir mokymo centrai gali naudoti sistemą mokydami VLF atsparumo bandymo principus, talpinės srovės skaičiavimą, kabelių bandymo procedūras ir aukštos įtampos saugos praktiką.

Bandymų laboratorijos

Aukštos įtampos laboratorijos gali pasikliauti ypač žemo dažnio aukštos įtampos generatoriumi, kad būtų galima atlaikyti kintamos srovės talpinių bandymų objektų, kabelių pavyzdžių, variklių ir izoliacijos sistemų, kurioms reikalinga kontroliuojama itin žemo dažnio įtampa, bandymus.

Kabelių priežiūra

Kabelių priežiūros komandos naudoja bandymo įrenginį XLPE kabelių priėmimo bandymams, prevenciniams bandymams, tolesniems gedimų patikrinimams ir izoliacijos patikrinimui po montavimo ar remonto.

Programos

1,0,1 Hz VLF kintamosios srovės atsparumo bandymas.

2,XLPE maitinimo kabelis atlaiko bandymus.

3–35 kV ir žemesnės įtampos kabelio izoliacijos bandymas.

4. Galios kondensatorius atlaiko bandymus.

5. Vidutinio ir didelio generatoriaus izoliacijos bandymai.

6. Variklio statoriaus apvijos atsparumo bandymas.

7. Kabelio perdavimo bandymas.

8. Kabelio profilaktinės priežiūros bandymas.

9. Didelės talpos įrangos izoliacijos patikra.

10. Atsparumo lauko kintamajai srovei bandymas su sumažinta bandymo galia.

11. Automatinis aukštos įtampos bandymas su laiku.

12. Atsparumo nuo viršįtampio ir viršsrovių bandymas.

13.Istorinių bandymų įrašų saugykla.

14. Atspausdintos bandymo ataskaitos generavimas.

15. Izoliacijos būklės patikrinimas prieš įjungiant energiją.

Kliento atvejis

Pramonė: kabelių priežiūros rangovas.

Problema: techninės priežiūros rangovas turėjo atlikti naujai sumontuoto vidutinės įtampos XLPE kabelio priėmimo bandymą. Įprastą galios dažnio kintamos srovės įrangą buvo sunku transportuoti ir dėl kabelio talpos reikėjo didesnės galios. Komandai reikėjo nešiojamojo kintamosios srovės atsparumo sprendimo, tinkančio lauko kabelių bandymams.

Testavimo procesas: Technikai atjungė visą įrangą, prijungtą prie kabelio, ir pirmiausia patikrino kiekvieną fazę megommetru. Patvirtinus priimtiną izoliacijos varžą, jie prijungė valdiklį, stiprintuvą, aukštos įtampos išvesties kabelį, įžeminimo kabelį ir iškrovimo strypą pagal bandymo laidus. Bandomoji įtampa buvo nustatyta pagal kabelio fazės įtampą, o viršsrovės vertė apskaičiuojama pagal kabelio talpą, bandymo dažnį ir įtampą. Komanda pasirinko 0,1 Hz išėjimą, nustatė reikiamą bandymo trukmę ir pradėjo automatinį įtampos kilimą.

Rezultatas: prietaisas užbaigė automatinį įtampos padidėjimą, pastovios amplitudės išvestį, laiką, išjungimą ir iškrovimą. Per atsparumo laikotarpį nepastebėta destruktyvios iškrovos, nenormalaus garso, dūmų, kvapo, nestabilios įtampos ar nenormalios srovės. Bandymo duomenys buvo saugomi ir atspausdinti projekto įrašui.

Privalumai: Rangovas atliko kabelio kintamosios srovės atsparumo bandymą naudodamas mažesnę ir praktiškesnę lauko sistemą. Automatinė apsauga, laikas, iškrovimas, saugojimas ir spausdinimas padėjo sumažinti rankinį valdymą ir patobulinti bandymų dokumentaciją.

DUK

Kam naudojamas itin žemo dažnio aukštos įtampos generatorius? Jis naudojamas didelės talpos elektros įrangos, ypač maitinimo kabelių, galios kondensatorių, generatorių ir variklių, VLF kintamos srovės atsparumo bandymams.

Kodėl verta naudoti 0,1 Hz VLF, o ne 50 Hz kintamosios srovės atsparumo bandymus? Didelės talpos bandymo objektams reikalinga didelė srovė esant 50 Hz. Bandymo dažnio sumažinimas iki 0,1 Hz labai sumažina reikiamą bandymo pajėgumą, todėl lauko kintamosios srovės bandymas tampa praktiškesnis.

Kokie išvesties dažniai galimi? Bandymo įrenginys palaiko 0,1 Hz, 0,05 Hz, 0,02 Hz ir 0,01 Hz išvesties dažnio nustatymus.

Kokia yra didžiausia talpinė apkrova? Didžiausia apkrova yra 0,5 μF esant 0,1 Hz, 1,1 μF esant 0,05 Hz, 2,2 μF esant 0,02 Hz ir 5,5 μF esant 0,01 Hz.

Kokios apsaugos funkcijos yra įtrauktos? Prietaisas apima apsaugą nuo viršįtampio, aukštos įtampos pusės apsaugą nuo viršsrovių, žemos įtampos pusės apsaugą nuo viršsrovių, avarinį sustabdymą ir automatinį iškrovimą po išjungimo.

Ar bandymo rinkinys gali spausdinti bandymo ataskaitas? Taip. Integruotas spausdintuvas gali spausdinti dabartinius bandymo duomenis ir istorinius duomenis, rodomus ekrane.

Kiek istorinių įrašų galima saugoti? Prietaisas gali saugoti iki 64 istorinių bandymų įrašų. Senesni nei 64 įrašai automatiškai ištrinami.

Kokių saugos priemonių reikia imtis po bandymo? Po išjungimo naudokite iškrovimo strypą, kad visiškai iškrautumėte bandomąjį objektą, prieš išimdami bet kokius laidus. Aukštos įtampos bandymus turėtų atlikti tik apmokytas personalas, laikydamasis aukštos įtampos saugos procedūrų.

Weshine privalumai

„Weshine Electric“ teikia elektros bandymo įrangą elektros tiekimo įmonėms, rangovams, pramonės įmonėms, laboratorijoms ir kabelių priežiūros komandoms. Siekdama išbandyti VLF atsparumą, Weshine daugiausia dėmesio skiria praktiniam naudojimui lauke, stabiliam aukštos įtampos išėjimui, automatinei apsaugai, sukomplektuotiems priedams ir aiškiai bandymo dokumentacijai. Prietaisai tiekiami su gamyklos patikrinimo įrašais ir naudojimo gairėmis, kad būtų galima patikimai naudoti po pristatymo.

Weshine gali padėti klientams pasirinkti modelį, nustatyti kabelio bandymo įtampą, įvertinti apkrovos talpą ir pritaikyti testavimo reikalavimus. Jei ieškote stabilios, ilgalaikės bandymo įrangos, mūsų itin žemo dažnio aukštos įtampos generatorius gali visiškai patenkinti įvairius jūsų bandymų vietoje poreikius. Turėdama inžinerinę patirtį, kokybės kontrolę, techninę pagalbą, patikimus testavimo sprendimus ir tarptautines paslaugas, Weshine padeda vartotojams efektyviai ir saugiai atlikti kabelių ir didelės talpos izoliacijos bandymus. Greita pasaulinė logistika, kelios mokėjimo galimybės dideliems pirkėjams užsienyje.
