Transformatoriaus TTR testas

Weshine® išrado posūkių santykio testerį, skirtą transformatoriaus TTR bandymui su CE sertifikatu, aukšta kokybe ir tikslumu tikrinti. Sugalvotas ir pagamintas pagal nacionalinius standartus, galimas pilnas elektrinio bandymo sprendimas. Susisiekite su mumis, jei norite gauti daugiau informacijos apie posūkių santykio testerį, skirtą išbandyti „Weshine“ transformatoriaus TTR testą!

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

Weshine

Transformatoriaus transformacijos koeficientas lygus pirminės apvijos vijų skaičiui, padalytam iš antrinės apvijos vijų skaičiaus. Transformatoriaus santykis užtikrina norimą transformatoriaus našumą ir atitinkamą įtampą, reikalingą antrinei apvijai.

Jei reikalaujama, kad antrinė įtampa būtų mažesnė už pirminę įtampą - žeminamasis transformatorius - antrinė apvija turi turėti mažiau apsisukimų nei pirminė ir atvirkščiai, jei tai yra pakopinis transformatorius; kai transformatoriaus santykis sumažina įtampą, jis padidina srovę ir atvirkščiai, Todėl idealaus transformatoriaus įtampos ir srovės santykis yra tiesiogiai susijęs su transformacijos koeficientu.

Deja, transformatoriai nėra tobuli, tikrame transformatoriuje įtampos ar srovės santykiai gali nesutapti su transformatoriaus fiziniais santykiais dėl įvairių elektros nuostolių, tokių kaip transformatoriaus geležies šerdies (histerezės ir sūkurinių srovių nuostoliai) ir vario. nuostoliai (dėl pirminės ir antrinės apvijų varžos); todėl gamintojai stengiasi suprojektuoti transformatorius taip, kad šie nuostoliai būtų kuo mažesni, kad būtų maksimalus efektyvumas esant pilnai apkrovai, galios konversija viršija 95%, taip užtikrinamas ne didesnis nei 5% skirtumas nuo transformatoriaus įtampos santykio/posūkio santykio.

Weshine'as išrado transformatoriaus posūkių santykio testą arba TTR testą matavimuiTransformatoriaus TTR testasir patvirtina, kad transformatorius turi teisingą pirminių ir antrinių posūkių santykį. Teisingai naudojant šį testą galima nustatyti atšakų keitiklio veikimą, trumpus posūkius, atviras apvijas, netinkamas apvijų jungtis ir kitus transformatorių gedimus. Weshine TTR testeriai yra tvirti, kad atlaikytų atšiaurias sąlygas, kuriomis bandomi kai kurie transformatoriai. Asortimente yra įvairių funkcijų, kurios supaprastina ir pagreitina testavimą, taip pat 3 fazių TTR testerius ir PT bei CT TTR testerius.

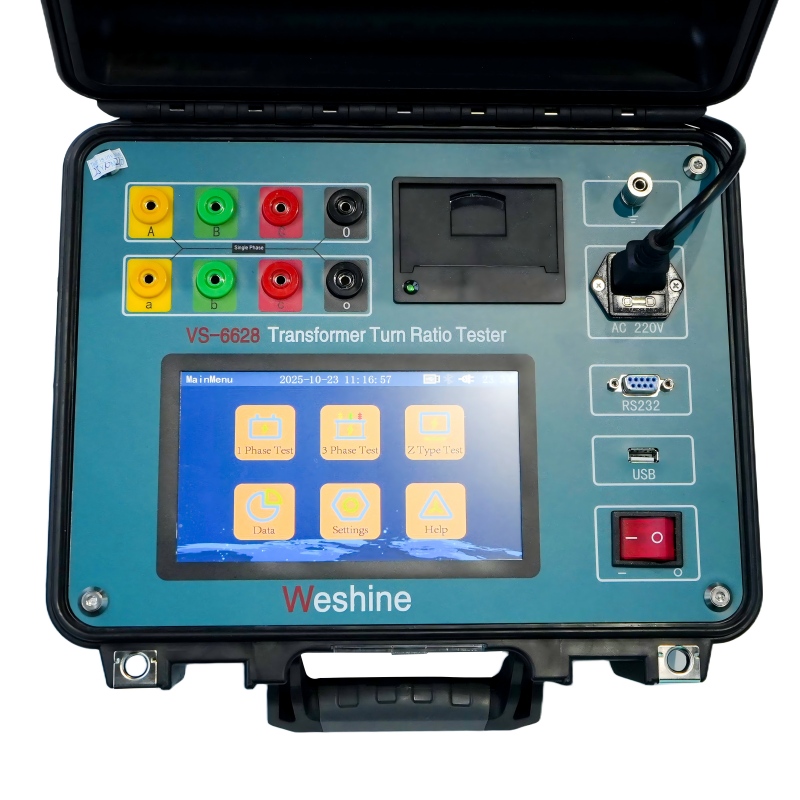

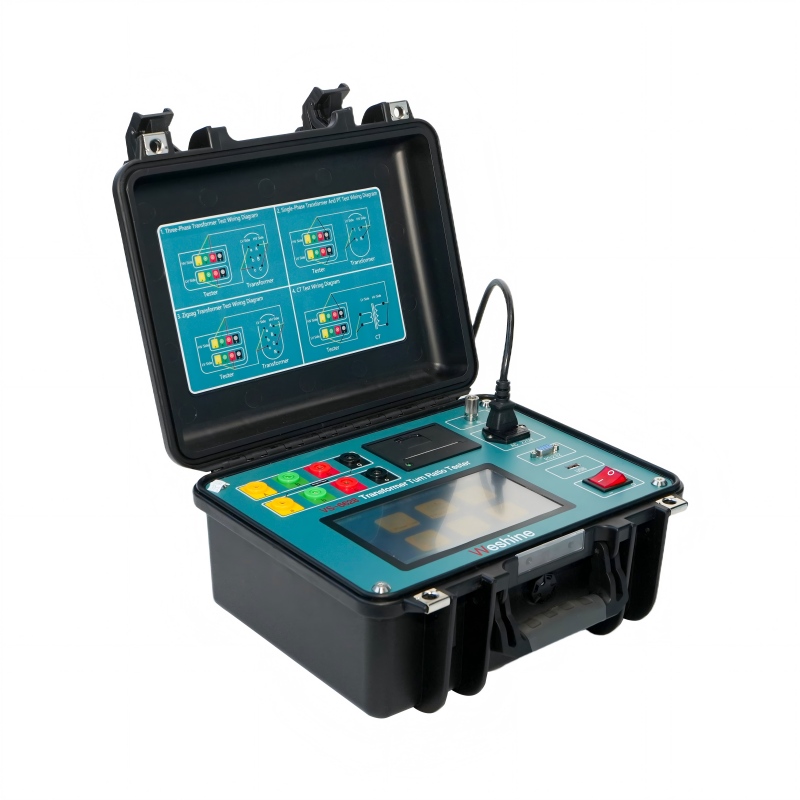

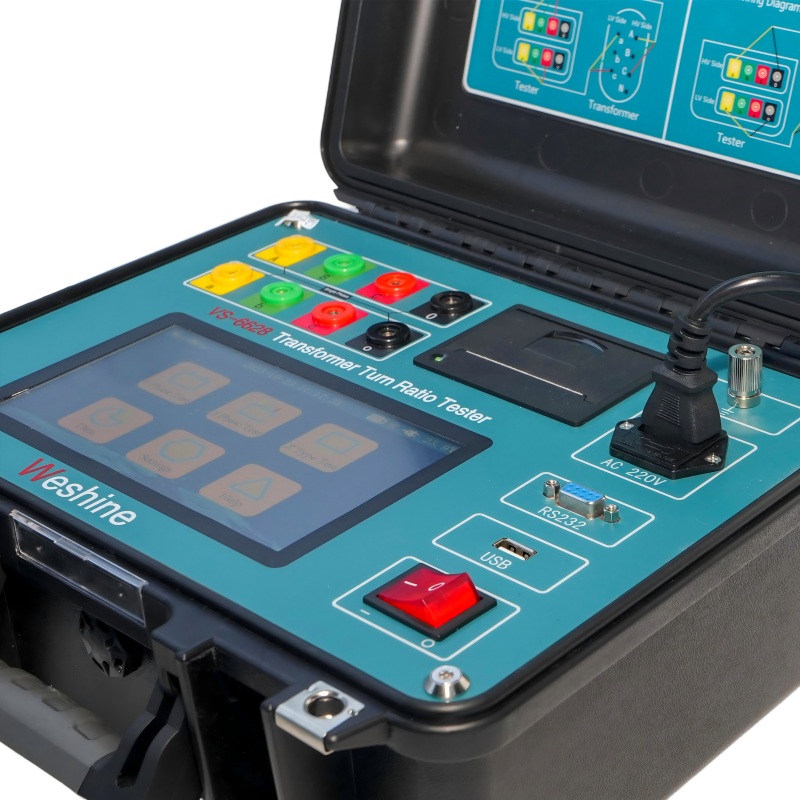

VS-6628 serijos trifazių transformatorių posūkių santykio bandymo rinkiniai yra skirti matuoti galios, prietaisų ir paskirstymo transformatorių apsisukimų santykį pastotėje arba gamybos aplinkoje. Dėl tvirtos ir tvirtos konstrukcijos šie instrumentai puikiai tinka naudoti įvairiose atšiauriose aplinkose. Mūsų laidai yra specialiai sukurti taip, kad būtų lankstūs šaltu oru.

Tačiau kadangi transformatoriai per savo eksploatavimo laiką patiria įvairių elektrinių ir mechaninių įtempių ir pokyčių, teisingas transformatoriaus apsisukimų santykis turi būti patikrintas prieš pradedant transformatorių eksploatuoti ir atliekant įvairius techninės priežiūros grafikus, čia yra Transformatoriaus posūkių santykio tikrintuvas. Todėl posūkių koeficientai, išmatuoti naudojant įvairius transformatorių posūkių santykio testavimo rinkinius (TTR įrenginius), apima nuostolius, kurie paprastai būna transformatoriuose, todėl posūkių santykiai skiriasi nuo fizinio apsisukimų skaičiaus, tačiau atspindi tikrąjį įtampos koeficientą, kurio tikisi gamintojai ir naudotojai, arba tikrojo transformatoriaus galios transformatoriaus santykis.

Weshine

PRODUKTO INFORMACIJA
produkto pavadinimas	POSUKIŲ SANTYKIŲ TESTI TIKRINTI TTR Transformatoriaus bandymas
Modelio numeris	VS-6628	Bandymų diapazonas	0,9 ~ 10 000
Tikslumas	0,2 %	Sertifikatai	CE; EMC; LVD; ISO;
Tipiškas taikymas	Tikrina posūkių santykį, fazių poslinkį ir poliškumą.
Pagalba identifikuojant
Matmenys	345 x 295 x 175 mm	Svoris	5 kg

Pasirinkimai

„Weshine“ turi 8 metų patirtį dirbant su visu elektros įrangos asortimentu. Šiuo metu Weshine išrado įvairius posūkių santykio testerius bandymamsTransformatoriaus TTR testaskaip parodyta forma:

UŽSAKYMO INFORMACIJA PASUKIMŲ SANTYKIŲ TESTERIUI BANDYMUITransformatoriaus TTR testas
Katė. Nr.	Bandymų diapazonas	Tikslumas	Rezoliucija	Matmenys (mm)	Svoris (kilogramas)
VS-6628	nuo 0,9 iki 10 000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	nuo 0,9 iki 10 000	0,1 % (0,9–500) 0,2 % (500–3000) 0,3 % (3000–10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 ir daugiauï ¼ 1ï ¼	325 x 225 x 125	3.8
VS-6630	nuo 0,9 iki 10 000	0,1 % (nuo 0,9 iki 2000) 0,3 % (2000–10 000)	0,0001 min	360 x 280 x 160	6
VS-6628T	nuo 0,8 iki 10 000	0,1 % (0,8–3000) 0,2 % (3000–10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	nuo 0,9 iki 10 000	0,1 % (0,9–500) 0,2 % (500–3000) 0,3 % (3000–10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 ir daugiauï ¼ 1ï ¼	246 x 156 x 62	1.7

Atsižvelgiant į tiekimo grandinės problemas: dėl esamų kainų ir pristatymo laiko kreipkitės į savo pageidaujamą įgaliotąjį Weshine platintoją.

Kokybės sertifikatai

Visada tikime, kad visa mūsų įmonės sėkmė yra tiesiogiai susijusi su mūsų teikiamų produktų kokybe. Pasisuka santykio testeris bandymuiTransformatoriaus TTR testasatitinka aukščiausius kokybės reikalavimus, nurodytus ISO9001, ISO14000:14001 gairėse ir mūsų griežtą kokybės kontrolės sistemą.

Siuntimas

Norėdami gauti daugiau informacijos apie Weshine paslaugų sprendimus, susisiekite su mūsų visą parą veikiančiu internetinio pardavimo atstovu, kad gautumėte Weshine kainas.
