Posūkių santykio testas

Weshine® išrado posūkių santykio testerį posūkių santykio testui su CE sertifikatu, aukšta kokybe ir tikslumu. Sugalvotas ir pagamintas pagal nacionalinius standartus, galimas pilnas elektrinio testavimo sprendimas. Susisiekite su mumis norėdami gauti daugiau informacijos apie Weshine posūkių santykio testerį posūkių santykio testui!

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

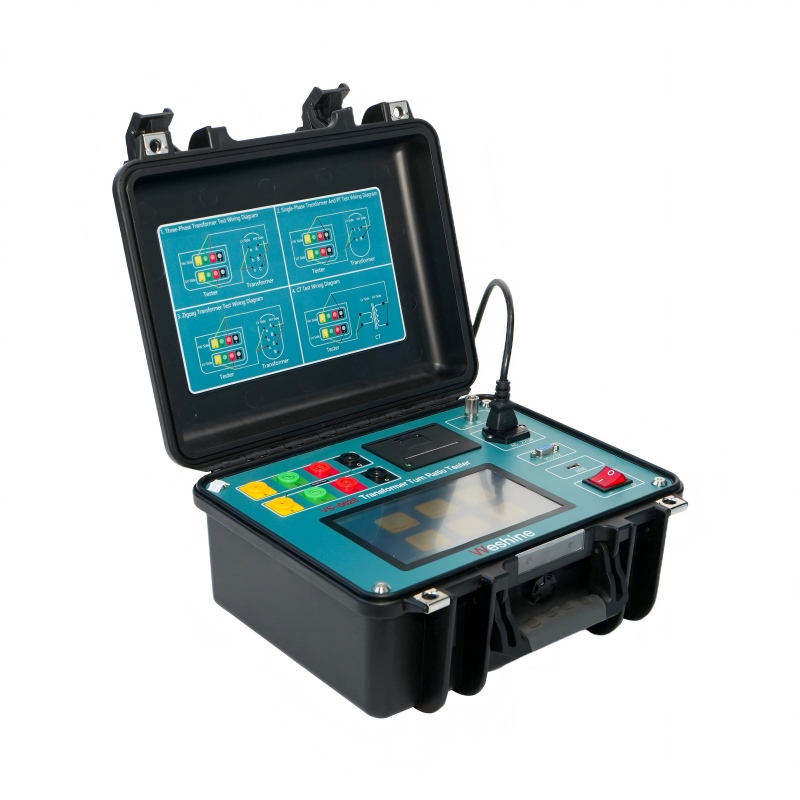

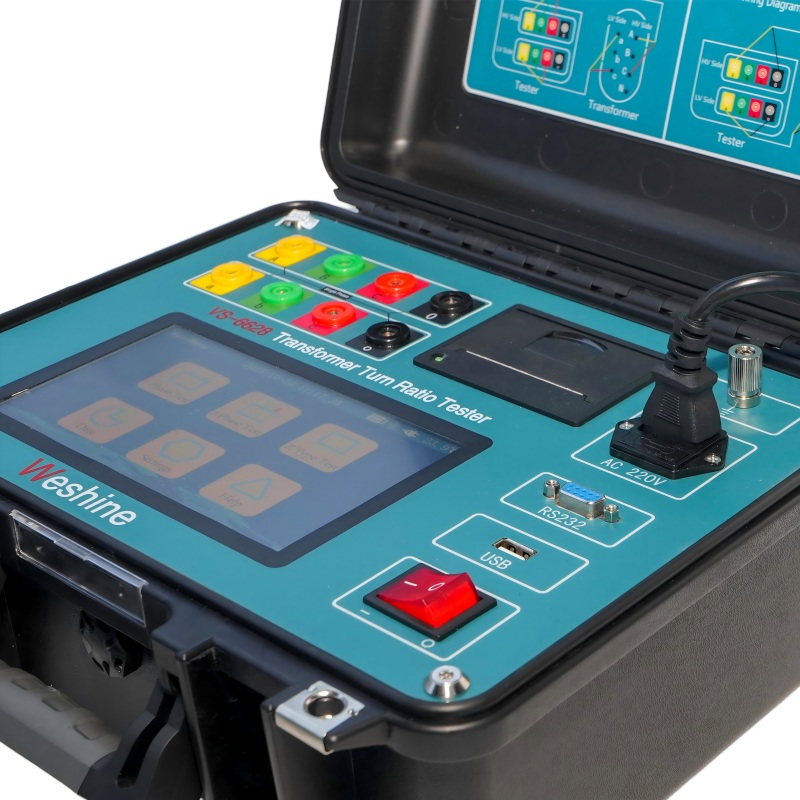

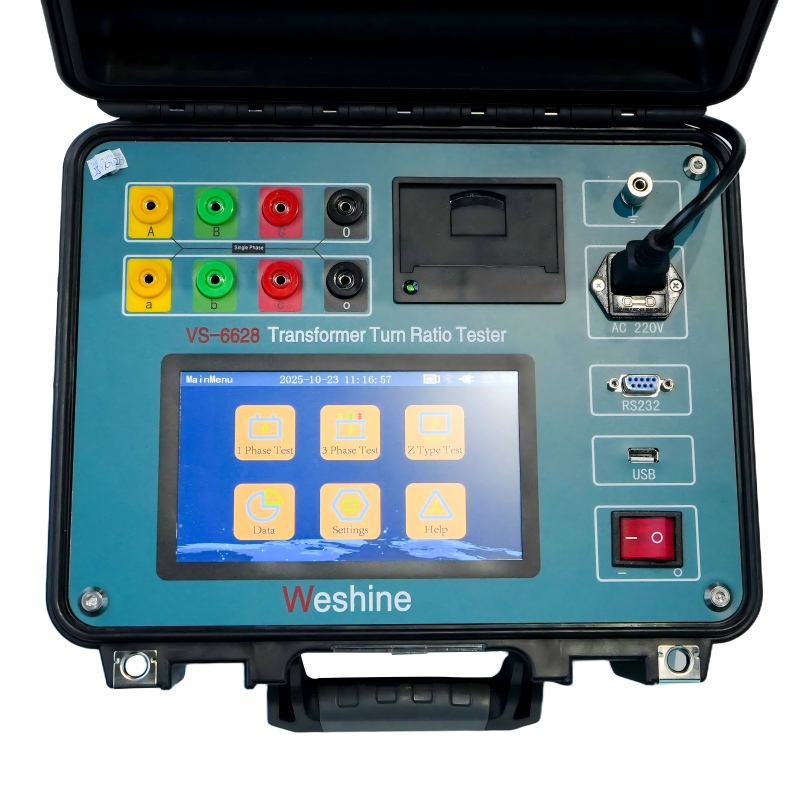

Weshine® posūkių santykio testeris posūkių santykio testui

Transformatoriaus transformacijos koeficientas lygus pirminės apvijos vijų skaičiui, padalytam iš antrinės apvijos vijų skaičiaus. Transformatoriaus santykis užtikrina norimą transformatoriaus našumą ir atitinkamą įtampą, reikalingą antrinei apvijai.

Jei reikalaujama, kad antrinė įtampa būtų žemesnė už pirminę įtampą - žeminamasis transformatorius - antrinė apvija turi turėti mažiau apsisukimų nei pirminė ir atvirkščiai, jei tai yra pakopinis transformatorius; kai transformatoriaus santykis sumažina įtampą, jis padidina srovę ir atvirkščiai, todėl idealaus transformatoriaus įtampos ir srovės santykis yra tiesiogiai susijęs su transformacijos koeficientu.

Deja, transformatoriai nėra tobuli, tikrame transformatoriuje įtampos ar srovės santykiai gali nesutapti su fiziniais transformatoriaus santykiais dėl įvairių elektros nuostolių, tokių kaip transformatoriaus geležies šerdies (histerezės ir sūkurinių srovių nuostoliai) ir vario. nuostoliai (dėl pirminės ir antrinės apvijų varžos); todėl gamintojai bando suprojektuoti transformatorius taip, kad šie nuostoliai būtų kuo mažesni, kad būtų maksimalus efektyvumas esant pilnai apkrovai, galios konversija viršija 95%, taip užtikrinamas ne didesnis nei 5% skirtumas nuo transformatoriaus įtampos santykio/posūkio santykio.

Weshine'as išradoPosūkių santykio testas, arba TTR testas, skirtasPosūkių santykio testasir patvirtina, kad transformatorius turi teisingą pirminių ir antrinių posūkių santykį. Teisingai naudojant šį testą, galima nustatyti atšakų keitiklio veikimą, trumpus posūkius, atviras apvijas, netinkamas apvijų jungtis ir kitus transformatorių gedimus. Weshine TTR testeriai yra tvirti, kad atlaikytų atšiaurias sąlygas, kuriomis bandomi kai kurie transformatoriai. Asortimente yra įvairių funkcijų, kurios supaprastina ir pagreitina testavimą, taip pat 3 fazių TTR testerius ir PT bei CT TTR testerius.

VS-6628 serija trifazėPosūkių santykio testasrinkiniai skirti matuoti galios, prietaisų ir paskirstymo transformatorių apsisukimų santykį pastotėje ar gamybos aplinkoje. Dėl tvirtos ir tvirtos konstrukcijos šie instrumentai puikiai tinka naudoti įvairiose atšiauriose aplinkose. Mūsų laidai yra specialiai sukurti taip, kad suteiktų reikiamą lankstumą šaltu oru.

Tačiau kadangi transformatoriai per savo eksploatavimo laiką patiria įvairių elektrinių ir mechaninių įtempių ir pokyčių, teisingas transformatoriaus apsisukimų santykis turi būti patikrintas prieš pradedant transformatorių eksploatuoti ir atliekant įvairius techninės priežiūros grafikus, štaiPasisuka santykio testerisTodėl posūkių santykiai matuojami naudojant įvairiusPosūkių santykio testasrinkiniai (TTR įrenginiai) apima nuostolius, kurie paprastai būna transformatoriuose, todėl posūkių santykis skiriasi nuo fizinio apsisukimų skaičiaus, tačiau atspindi tikrąjį įtampos koeficientą, kurio tikisi gamintojai ir vartotojai, arba tikrojo transformatoriaus galios transformatoriaus santykį.

Weshine® posūkių santykio testeris posūkių santykio tikrinimo parametrui (specifikacija)

PRODUKTO INFORMACIJA
Produkto pavadinimas	Posūkių santykio testavimo įrenginys
Modelio numeris	VS-6628	Bandymų diapazonas	0,9 ~ 10 000
Tikslumas	0,2 %	Sertifikatai	CE; EMC; LVD; ISO;
Tipiškas taikymas	Tikrina posūkių santykį, fazių poslinkį ir poliškumą.
Pagalba identifikuojant	* Sutrumpintos ritės * Atviros grandinės * Neteisingi sujungimai * Vidiniai gedimai arba atšakų keitiklių defektai žingsnių reguliatoriuose ir transformatoriuose
Matmenys	345 x 295 x 175 mm	Svoris	5 kg

Pasirinkimai

„Weshine“ turi 8 metų patirtį dirbant su visu elektros įrangos asortimentu. Šiuo metu Weshine išrado įvairius posūkių santykio testeriusPosūkių santykio testaskaip parodyta forma:

UŽSAKYMO INFORMACIJA PASUKIMO SANTYKIŲ TESTERIUI Posūkių santykio testui
Kat. Nr.	Bandymų diapazonas	Tikslumas	Rezoliucija	Matmenys (mm)	Svoris (kg)
VS-6628	nuo 0,9 iki 10 000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	nuo 0,9 iki 10 000	0,1 % (0,9–500) 0,2 % (500–3000) 0,3 % (3000–10000)	0,9–9,9999 (0,0001) 10 99 999 0, 001 100～999,99 (0,01）) 1000～9999,9（0,1） 10 000 ir daugiau (1)	325 x 225 x 125	3.8
VS-6630	nuo 0,9 iki 10 000	0,1 % (nuo 0,9 iki 2000) 0,3 % (2000–10 000)	0,0001 min	360 x 280 x 160	6
VS-6628T	nuo 0,8 iki 10 000	0,1 % (0,8–3000) 0,2 % (3000–10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	nuo 0,9 iki 10 000	0,1 % (0,9–500) 0,2 % (500–3000) 0,3 % (3000–10000)	0,9–9,9999 (0,0001) 10 99 999 0, 001 100～999,99 (0,01）) 1000～9999,9（0,1） 10 000 ir daugiau (1)	246 x 156 x 62	1.7

Atsižvelgiant į tiekimo grandinės problemas: dėl esamų kainų ir pristatymo laiko kreipkitės į savo pageidaujamą įgaliotąjį Weshine platintoją.

Kokybės sertifikatai

Visada tikime, kad visa mūsų įmonės sėkmė yra tiesiogiai susijusi su mūsų teikiamų produktų kokybe. Paverčia santykio tikrintuvąPosūkių santykio testasatitinka aukščiausius kokybės reikalavimus, nurodytus ISO9001, ISO14000:14001 gairėse ir mūsų griežtą kokybės kontrolės sistemą.

Siuntimas

Norėdami gauti daugiau informacijos apie Weshine paslaugų sprendimus, susisiekite su mūsų visą parą veikiančiu internetinio pardavimo atstovu, kad gautumėte Weshine kainas.
