Transformatoriaus apvijos pasipriešinimo bandymas

„Weshine“, profesionalus gamintojas Kinijoje, teikia VS-3110 transformatoriaus apvijų varžos testerį, kuris yra profesionalus elektrinis bandymo prietaisas, skirtas tiksliam transformatoriaus apvijų varžos testavimui. Taip pat žinomas kaip transformatoriaus nuolatinės srovės varžos testeris arba transformatoriaus omometras, šis prietaisas sukurtas įvairių magnetinių apvijų ir mažos varžos elektros jungčių varžai matuoti.

Transformatoriaus apvijų varžos testas yra svarbus diagnostikos metodas, naudojamas transformatorių apvijų elektrinei būklei patikrinti, vidinių jungčių patikrinimui ir atšakų keitiklių vientisumui įvertinti. Tiksliai išmatavę nuolatinės srovės varžos vertes, inžinieriai gali nustatyti galimas problemas, susijusias su apvijų jungtimis ir laidininkų sąlygomis transformatoriaus gamybos, montavimo, paleidimo ir priežiūros metu.

Kodėl svarbus transformatoriaus apvijų pasipriešinimo bandymas?

Transformatoriaus apvijų varžos bandymas yra vienas iš svarbiausių įprastinių elektros bandymų, naudojamų apvijų vientisumui patikrinti, laisvoms jungtims aptikti, atšakų keitiklio defektams nustatyti ir laidininko būklei įvertinti.

Palyginus fazių varžos vertes ir istorinius techninės priežiūros įrašus, inžinieriai gali nustatyti sutrikimus prieš tai, kai jie virsta transformatoriaus gedimais.

Įprastos aptiktos problemos apima:

Atsilaisvinusios apvijų jungtys

Pažeisti čiaupų keitikliai

Blogos lituotos jungtys

Sutrumpinti apvijų posūkiai

Senstantys laidininkai

Didelis kontaktinis atsparumas

Pagrindinės savybės

1. Tikslus transformatoriaus apvijos varžos matavimas

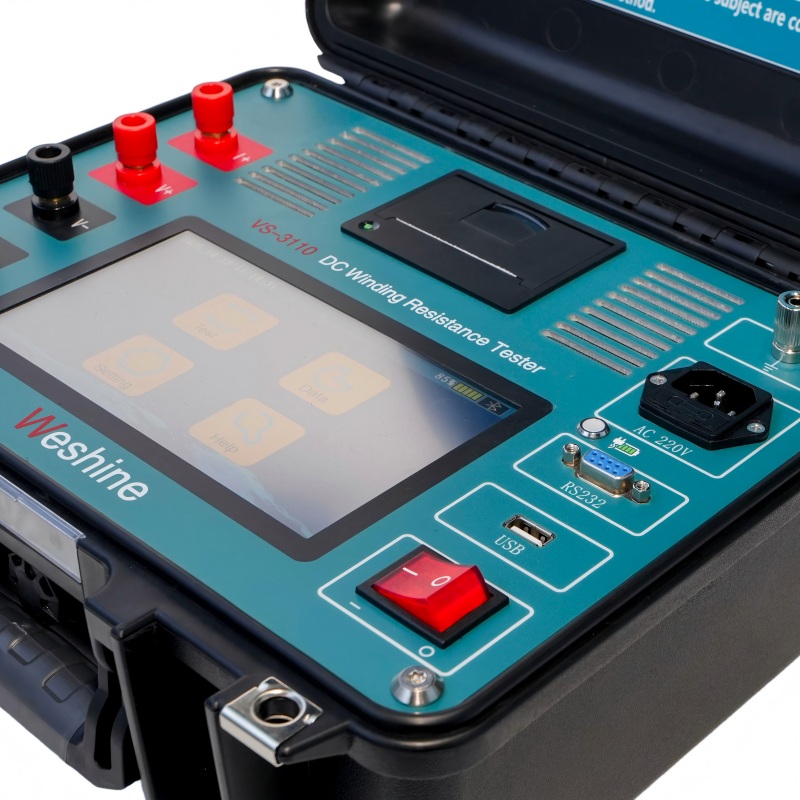

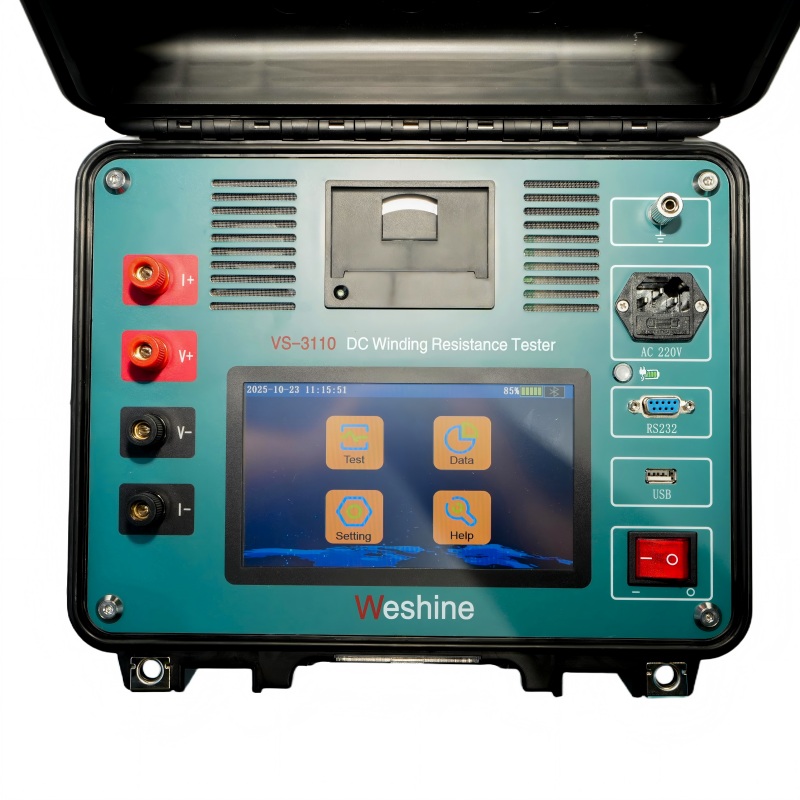

VS-3110 yra specialiai sukurtas tiksliam transformatoriaus apvijų nuolatinės srovės varžos matavimui. Su bandymo diapazonu nuo 200 μΩ iki 50 kΩ ir matavimo tikslumu ±0,2 %, jis suteikia patikimus varžos duomenis transformatoriaus tikrinimui ir priežiūrai.

2. 10 A bandomosios srovės išvestis

Prietaisas suteikia maksimalią 10 A išėjimo srovę, leidžiančią stabiliai išmatuoti transformatoriaus apvijų varžą.

Tinkama bandomoji srovė padeda gauti tikslias varžos vertes ir palaiko efektyvias įvairių tipų elektros apvijų testavimo procedūras.

3. Dviejų potencialų įvesties matavimas

Dvigubo potencialo įvesties funkcija leidžia testeriui išmatuoti:

Dvi pirminės apvijos

Dvi antrinės apvijos

Viena pirminė ir viena antrinė apvija

Ši konstrukcija pagerina testavimo efektyvumą, nes leidžia vienu metu atlikti matavimo funkcijas.

4. Dvigubo skaitymo ir dvigubo įpurškimo funkcija

Dvigubo nuskaitymo ir dvigubo įpurškimo funkcija suteikia praktinį testavimo metodą inžinieriams, kuriems reikia efektyviai atlikti apvijų varžos matavimus.

Tai padeda pagerinti lauko bandymų produktyvumą išlaikant matavimo tikslumą.

10 A transformatoriaus varžos testeris, skirtas apvijų varžai Transformatoriaus bandymas

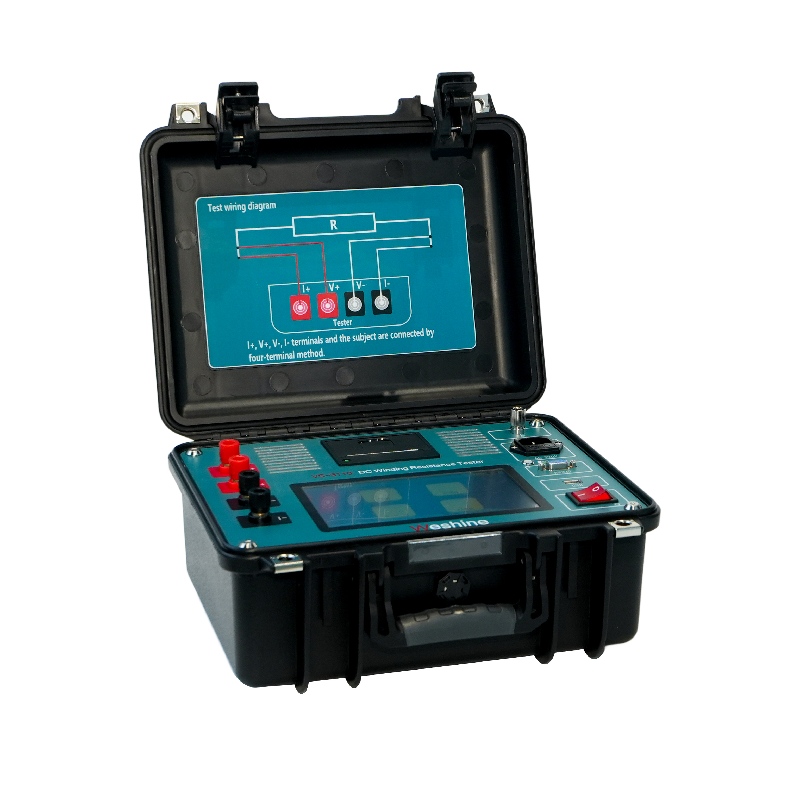

10 A transformatoriaus varžos testeris, taip pat vadinamas transformatoriaus nuolatinės srovės varžos testeriu arba transformatoriaus omometru, skirtas apvijai Transformatoriaus atsparumo bandymas yra linijinis, nešiojamas lauke prietaisas, specialiai sukurtas saugiai ir tiksliai matuoti visų tipų magnetinių apvijų atsparumas. Bando transformatorius, besisukančius variklių apvijos, šuntavimo reaktoriai ir jungčių mažos varžos matavimai, kontaktai ir valdymo grandinės.

Dvigubo potencialo įvestis gali išmatuoti dviejų pirminių apvijų, dviejų antrinių apvijų arba vienos pirminės ir viena antrinė apvija tuo pačiu metu. Šis dvigubas skaitymas ir dvigubas įpurškimas funkcija yra veiksmingas būdas laiku atlikti testą.

Weshine®Transformatoriaus apvijos pasipriešinimo bandymasParametras (Specifikacija)

Tipiškas taikymas

Weshine® paskirtis  Transformatoriaus apvijos pasipriešinimo bandymasyra:

- Patikrinkite transformatoriaus apvijos vientisumą

- Patikrinkite čiaupo keitiklio vientisumą (jei bet koks)

- Patikrinkite vidines jungtis

- Apskaičiuokite nuolatinės srovės sukeltą laidininko nuostolį atsparumas (p=I²R)

Kiekvieno transformatoriaus specifikacija bus būti nustatytas atliekant tipo bandymą, įprastą bandymą, specialų bandymą ir kitus bandymus.

Pasirinkimai

Weshine turi 8 metų patirtį skirtas susidoroti su visu elektros įrangos asortimentu. Šiuo metu Weshine turi išrado įvairius transformatoriaus varžos testerius, kaip parodyta forma:

Remiantis tiekimo grandinės problemomis: Prašome Susisiekite su pageidaujamu įgaliotuoju Weshine platintoju, kad sužinotumėte dabartinę kainą ir pristatymo laikas.

Kokybės sertifikatai

Mes visada tikime, kad visa sėkmė mūsų įmonė yra tiesiogiai susijusi su mūsų teikiamų produktų kokybe. Apvija transformatoriaus atsparumo testas atitinka aukščiausius nurodytus kokybės reikalavimus pagal ISO9001, ISO14000:14001 gaires ir mūsų griežtą kokybės kontrolės sistemą.
