VS-3001 skaitmeninis įžeminimo varžos testeris

VS-3001 įžeminimo varžos ir dirvožemio varžos testeris yra specialiai sukurtas ir pagamintas vietoje įžeminimo varžos, dirvožemio varžos, įžeminimo įtampos ir kintamosios srovės įtampos matavimui kartu su nauju žaibo apsaugos įžeminimo varžos bandymo standartu. Bandymo srovė yra iki 20 mA. Skaitmeninio ir mikro apdorojimo technologija, tikslus 4 laidų metodas, 3 laidų metodas ir paprastas 2 laidų metodas įžeminimo varžai matuoti, importuoti FFT (greito Furjė transformacijos) technologiją, AFC (automatinio dažnio valdymo) technologiją, automatiškai atpažinti trikdžius ir pasirinkti matavimo dažnį, daryti trukdžius Sumažinti smūgį ir pateikti tikslesnę įžeminimo varžos vertę. Jis pasižymi unikaliu anti-interferenciniu gebėjimu ir prisitaikymu prie aplinkos, taip pat turi gerą pakartotinių bandymų nuoseklumą, užtikrinantį aukštą tikslumą, aukštą stabilumą ir aukštą ilgalaikio matavimo patikimumą. Jis plačiai naudojamas matuojant įžeminimo varžą, dirvožemio varžą, įžeminimo įtampą ir elektros energijos, telekomunikacijų, meteorologijos, naftos telkinių, statybos, žaibo apsaugos ir pramoninės elektros įrangos įtampą.

VS-3001 įžeminimo varžos ir dirvožemio varžos testeris, taip pat žinomas kaip tikslusis įžeminimo varžos testeris, keturių laidų įžeminimo varžos testeris, dviejų trijų keturių laidų įžeminimo varžos testeris, dirvožemio varžos testeris, susideda iš pagrindinio kompiuterio, duomenų programinės įrangos, bandymo linijos, pagalbinių plastikinių įžeminimo strypų, ryšio linijų ir kt. Vienkartiniam liejimui, mažas tankis, stiprumas, standumas, kietumas, atsparumas dilimui, atsparumas karščiui, izoliacijos charakteristikos yra geresnės, jo dėžutės korpusas gali atlaikyti apie 200 kg slėgį, užtikrinant aukštą tikslumą, aukštą stabilumą ir aukštą patikimumą atliekant įvairius aplinkos bandymus. Didelis pagrindinio kompiuterio skystųjų kristalų ekranas su foniniu apšvietimu ir stulpelių diagramos indikacija yra aiškus iš pirmo žvilgsnio. Tuo pačiu metu jis gali saugoti 300 duomenų rinkinių, o istorinių duomenų skaitymo, peržiūros, išsaugojimo, ataskaitų teikimo ir spausdinimo funkcijas galima realizuoti naudojant duomenų programinę įrangą.

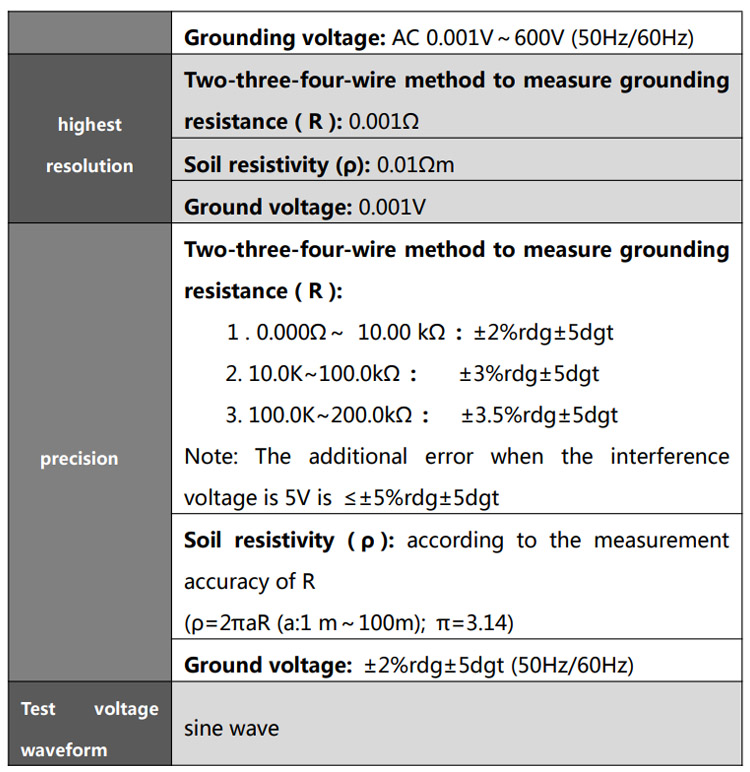

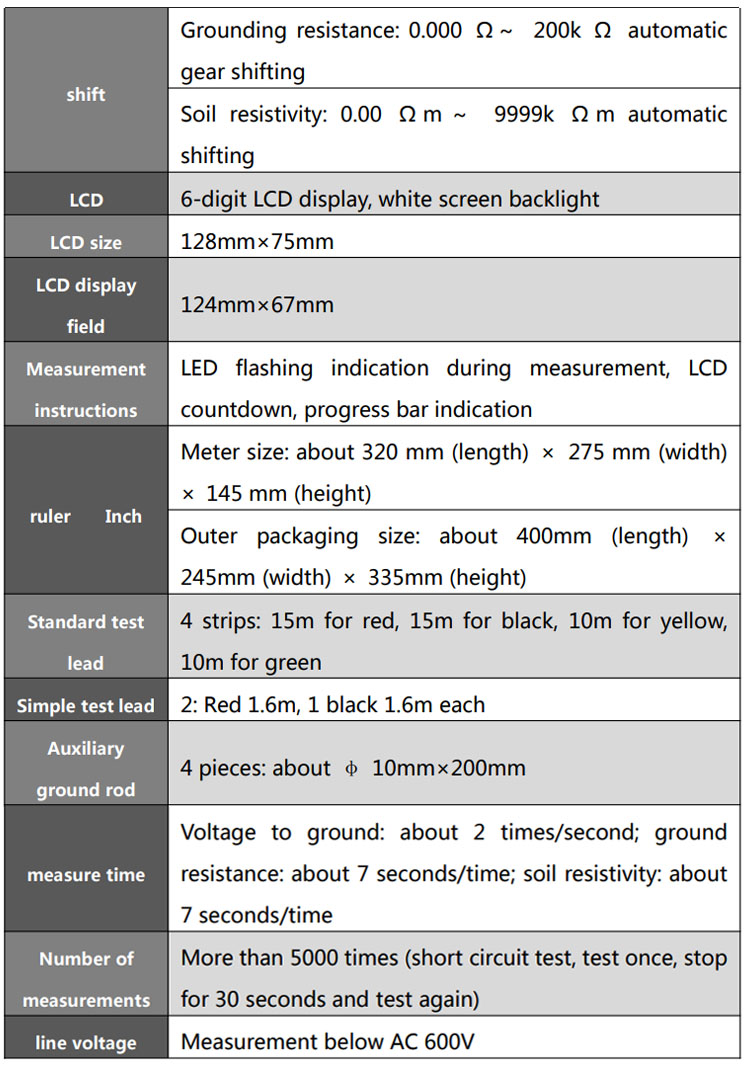

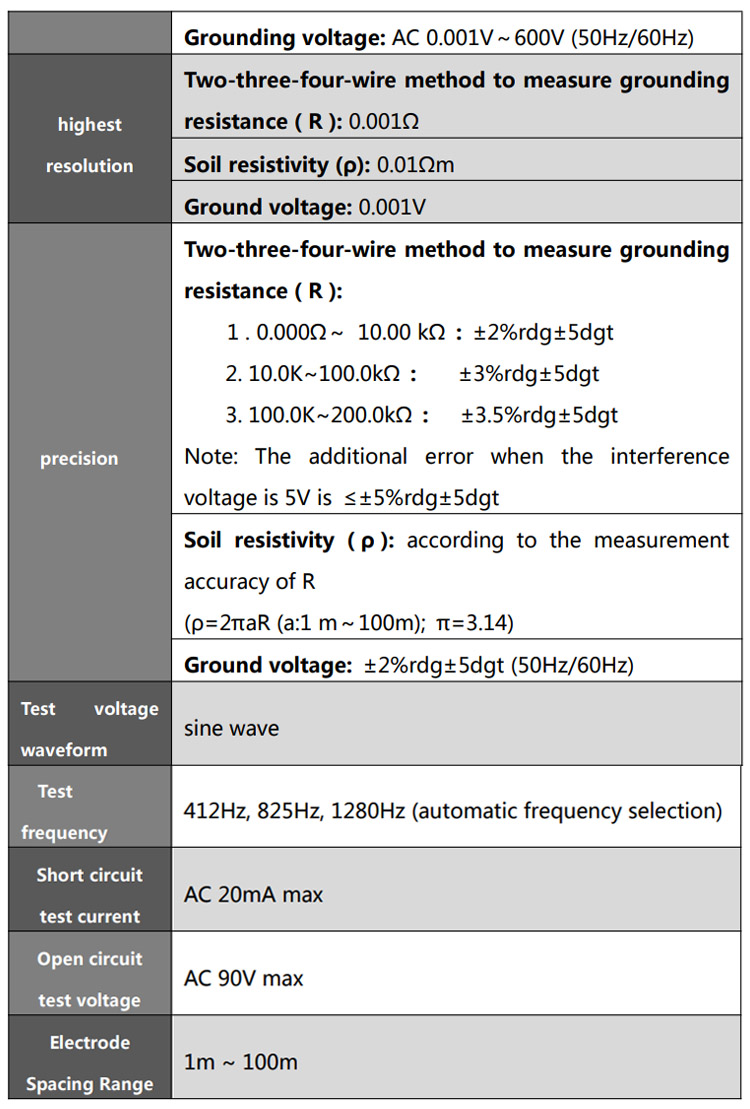

Techninės specifikacijos

Pagrindinės savybės

Didelis tikslumas ir apsauga nuo trukdžių‌: automatinis dažnio pasirinkimas (412Hz/825Hz/1280Hz) padeda sumažinti trikdžius. Įžeminimo varžos matavimo tikslumas gali siekti ±2%rdg±5dgt diapazone nuo 0,000 Ω iki 10,00 kΩ.

Tvirtas ir nešiojamas dizainas‌: tiekiamas pramoninio lygio bazinės stoties įrankių dėžėje, kuri gali atlaikyti 200 kg slėgį. Jis yra lengvas (bazinė stotis 2,7 kg) ir tinkama naudoti lauke.

Platus matavimo diapazonas‌: Įžeminimo varža: 0,000Ω–200 kΩ; Grunto savitoji varža: 0,00 Ω·m–9999 kΩ·m; Įžeminimas/kintamoji įtampa: 0,001–600,0 V.

Patogus valdymas‌: didelis skystųjų kristalų ekranas su foniniu apšvietimu, bandymo eigos juosta, atgalinės atskaitos indikatoriumi ir intuityviu funkcijų ratuku / mygtukais. Jis gali automatiškai aptikti trikdžius (įspėjimas apie triukšmą >5 V) ir perkrovos sąlygas (OL ekranas).

Duomenų tvarkymas‌: saugo iki 300 duomenų rinkinių. Duomenis galima laikyti, peržiūrėti, ištrinti įrenginyje ir per RS232/USB persiųsti į kompiuterį, naudojant pateiktą programinę įrangą ataskaitoms teikti ir spausdinti.

Saugos atitiktis‌: atitinka IEC61010-1 (CAT III 300V, CAT IV 150V), su apsauga nuo perkrovos ir aiškiais saugos įspėjimais dėl izoliacijos, įtampos ribų (neviršija 600V) ir tinkamo veikimo.

Programos

VS-3001 yra plačiai naudojamas pramonės šakose, kurioms reikalingas patikimas įžeminimo sistemos bandymas ir dirvožemio analizė, įskaitant:

Elektrotechnika‌ – Testas

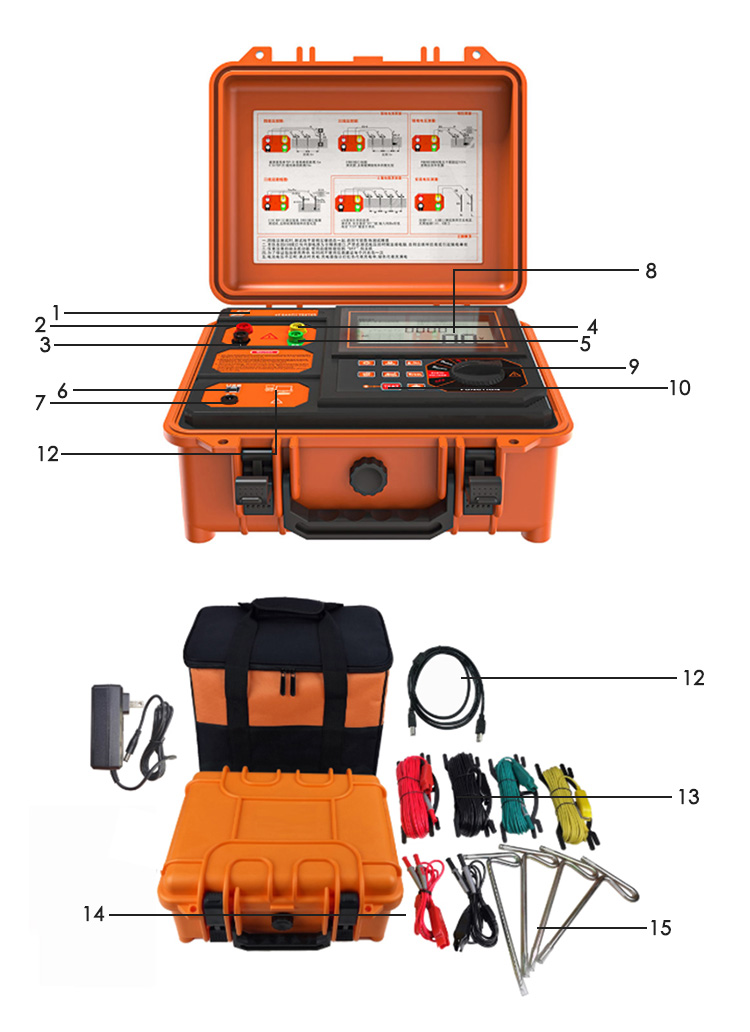

Struktūra

1: Produkto modelio išdėstymas

2: C(H) sąsaja: srovės polius

3: E sąsaja: įžeminimo polius

4: P(S) sąsaja: įtampos polius

5: ES sąsaja

6: USB sąsaja

7: įkrovimo prievadas

8: LCD

9: Funkcinis pavaros mygtukas

10: Pagrindinė sritis

11: USB duomenų kabelis

12: S480 metras

13: 4 standartinės bandymo linijos

14: 2 paprastos bandymo eilutės

15: pagalbinis įžeminimo strypas

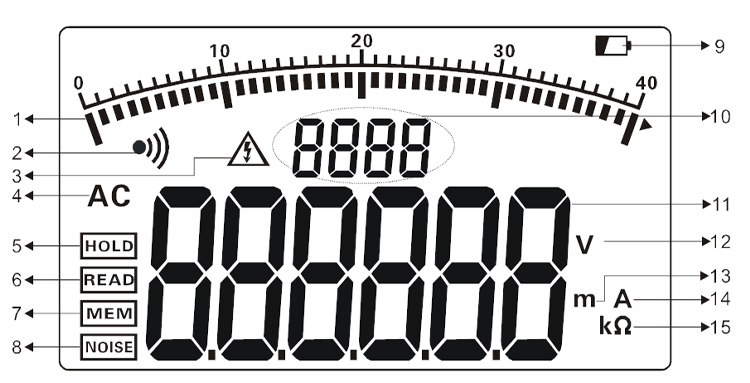

1. Bandymo eigos juostos diagrama (rodykite bandymo eigą, dinaminį ekraną)

2. Pavojaus indikatorius (rodomas, kai suaktyvinta aliarmo funkcija, ir mirksi, kai viršijamas aliarmo slenkstis)

3. Viršįtampio indikacija (rodoma, kai tikrinama įtampa viršija 30V, primenanti atkreipti dėmesį į saugumą)

4. bendravimo instrukcijos

5. Duomenų sulaikymo indikacija (rodoma, kai paspaudžiamas HOLD mygtukas, norint sulaikyti duomenis)

6. Duomenų peržiūros instrukcija (rodoma ilgai paspaudus mygtuką LAIKYTI 3 sekundes, kad būtų įjungta duomenų peržiūra)

7. Duomenų saugojimo indikacija (rodoma, kai duomenys išsaugomi laikant duomenis paspaudus HOLD mygtuką)

8. Trikdžių signalo indikacija (rodoma, kai trukdžių įtampa viršija 5 V)

9. Senkančios baterijos indikatorius

10. Saugomų duomenų grupių skaičiaus nurodymas

11. Bandymo duomenys

12. Įtampos vieneto simbolis

13. Ilgio vieneto simbolis

14. Dabartinio vieneto simbolis

15. Atsparumo vieneto simbolis

Įmonė neatsako už kitus nuostolius, atsiradusius dėl netinkamo naudojimo.

Šio vartotojo vadovo turinys neturėtų būti naudojamas kaip priežastis naudoti gaminį specialiais tikslais.
