Transformatoriaus posūkio santykio bandymo rinkinys
  • Transformatoriaus posūkio santykio bandymo rinkinysTransformatoriaus posūkio santykio bandymo rinkinys
  • Transformatoriaus posūkio santykio bandymo rinkinysTransformatoriaus posūkio santykio bandymo rinkinys
  • Transformatoriaus posūkio santykio bandymo rinkinysTransformatoriaus posūkio santykio bandymo rinkinys
  • Transformatoriaus posūkio santykio bandymo rinkinysTransformatoriaus posūkio santykio bandymo rinkinys
  • Transformatoriaus posūkio santykio bandymo rinkinysTransformatoriaus posūkio santykio bandymo rinkinys
  • Transformatoriaus posūkio santykio bandymo rinkinysTransformatoriaus posūkio santykio bandymo rinkinys

Transformatoriaus posūkio santykio bandymo rinkinys

Weshine® išrado posūkių santykio testerį, skirtą transformatoriaus posūkio santykio bandymo rinkiniui su CE sertifikatu, aukšta kokybe ir tikslumu, Sugalvotas ir pagamintas pagal nacionalinius standartus, galimas pilnas elektrinio testavimo sprendimas. Susisiekite su mumis, jei norite gauti daugiau informacijos apie posūkių santykio testerį, skirtą transformatoriaus posūkio santykio bandymo rinkiniui iš Weshine!

Siųsti užklausą    PDF parsisiųsti

Prekės aprašymas


Weshine



Transformatoriaus transformacijos koeficientas lygus pirminės apvijos vijų skaičiui, padalytam iš antrinės apvijos vijų skaičiaus. Transformatoriaus santykis užtikrina norimą transformatoriaus našumą ir atitinkamą įtampą, reikalingą antrinei apvijai.



Jei reikalaujama, kad antrinė įtampa būtų mažesnė už pirminę įtampą - žeminamasis transformatorius - antrinė apvija turi turėti mažiau apsisukimų nei pirminė ir atvirkščiai, jei tai yra pakopinis transformatorius; kai transformatoriaus santykis sumažina įtampą, jis padidina srovę ir atvirkščiai, Todėl idealaus transformatoriaus įtampos ir srovės santykis yra tiesiogiai susijęs su transformacijos koeficientu.



Deja, transformatoriai nėra tobuli, tikrame transformatoriuje įtampos ar srovės santykiai gali nesutapti su transformatoriaus fiziniais santykiais dėl įvairių elektros nuostolių, tokių kaip transformatoriaus geležies šerdies (histerezės ir sūkurinių srovių nuostoliai) ir vario. nuostoliai (dėl pirminės ir antrinės apvijų varžos); todėl gamintojai stengiasi suprojektuoti transformatorius taip, kad šie nuostoliai būtų kuo mažesni, kad būtų maksimalus efektyvumas esant pilnai apkrovai, galios konversija viršija 95%, taip užtikrinamas ne didesnis nei 5% skirtumas nuo transformatoriaus įtampos santykio/posūkio santykio.



Weshine'as išrado transformatoriaus posūkių santykio testą arba TTR testą matavimuiTransformatoriaus posūkio santykio bandymo rinkinysir patvirtina, kad transformatorius turi teisingą pirminių ir antrinių posūkių santykį. Teisingai naudojant šį testą galima nustatyti atšakų keitiklio veikimą, trumpus posūkius, atviras apvijas, netinkamas apvijų jungtis ir kitus transformatorių gedimus. Weshine TTR testeriai yra tvirti, kad atlaikytų atšiaurias sąlygas, kuriomis bandomi kai kurie transformatoriai. Asortimente yra įvairių funkcijų, kurios supaprastina ir pagreitina testavimą, taip pat 3 fazių TTR testerius ir PT bei CT TTR testerius.

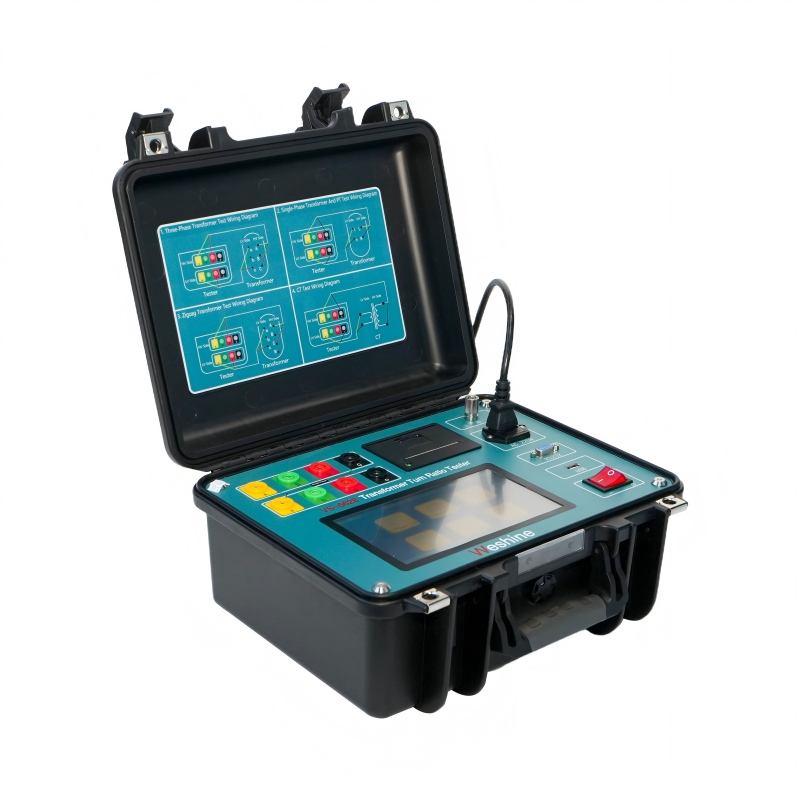

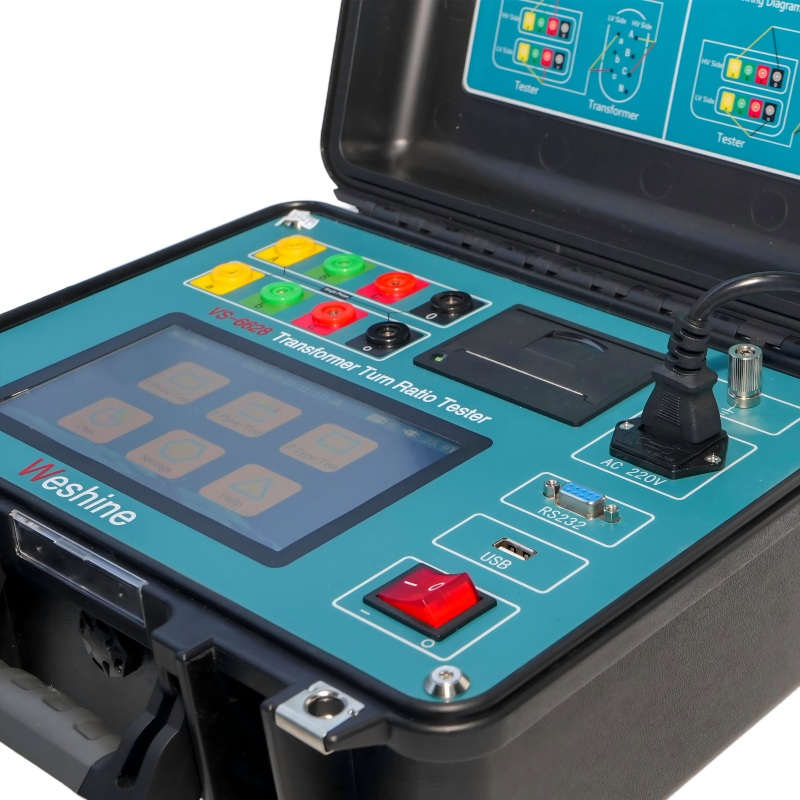

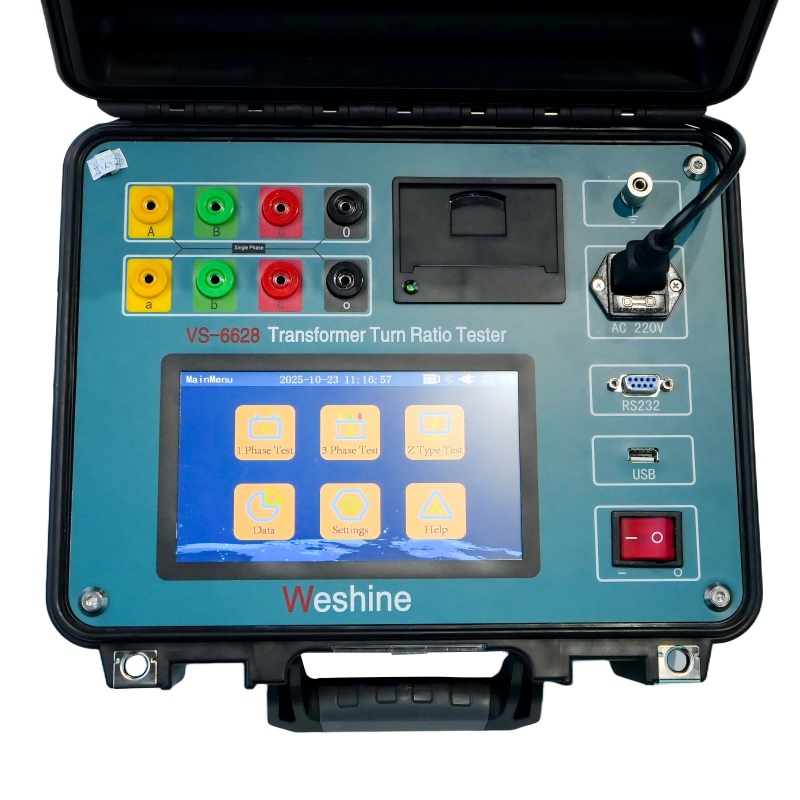

VS-6628 serijos trifazių transformatorių posūkių santykio bandymo rinkiniai yra skirti matuoti galios, prietaisų ir paskirstymo transformatorių apsisukimų santykį pastotėje arba gamybos aplinkoje. Dėl tvirtos ir tvirtos konstrukcijos šie instrumentai puikiai tinka naudoti įvairiose atšiauriose aplinkose. Mūsų laidai yra specialiai sukurti taip, kad būtų lankstūs šaltu oru.



Tačiau kadangi transformatoriai per savo eksploatavimo laiką patiria įvairių elektrinių ir mechaninių įtempių ir pokyčių, teisingas transformatoriaus apsisukimų santykis turi būti patikrintas prieš pradedant transformatorių eksploatuoti ir atliekant įvairius techninės priežiūros grafikus, čia yra Transformatoriaus posūkių santykio tikrintuvas. Todėl posūkių koeficientai, išmatuoti naudojant įvairius transformatorių posūkių santykio testavimo rinkinius (TTR įrenginius), apima nuostolius, kurie paprastai būna transformatoriuose, todėl posūkių santykiai skiriasi nuo fizinio apsisukimų skaičiaus, tačiau atspindi tikrąjį įtampos koeficientą, kurio tikisi gamintojai ir naudotojai, arba tikrojo transformatoriaus galios transformatoriaus santykis.



Weshine



PRODUKTO INFORMACIJA

produkto pavadinimas

POSIUKIMO SANTYKIŲ TESTERIUS BANDYMUI Transformatoriaus posūkio santykio bandymo rinkinys

Modelio numeris

VS-6628

Bandymų diapazonas

0,9 ~ 10 000

Tikslumas

0,2 %

Sertifikatai

CE; EMC; LVD; ISO;

Tipiškas taikymas

Tikrina posūkių santykį, fazių poslinkį ir poliškumą.

Pagalba identifikuojant




Matmenys

345 x 295 x 175 mm

Svoris

5 kg



Pasirinkimai


„Weshine“ turi 8 metų patirtį dirbant su visu elektros įrangos asortimentu. Šiuo metu Weshine išrado įvairius posūkių santykio testerius bandymamsTransformatoriaus posūkio santykio bandymo rinkinyskaip parodyta forma:



UŽSAKYMO INFORMACIJA PASUKIMŲ SANTYKIŲ TESTERIUI BANDYMUITransformatoriaus posūkio santykio bandymo rinkinys

Katė. Nr.

Bandymų diapazonas

Tikslumas

Rezoliucija

Matmenys
(mm)

Svoris
(kilogramas)

VS-6628

nuo 0,9 iki 10 000

0,2 %

0,0001 min

345 x 295 x 175

5

VS-6629

nuo 0,9 iki 10 000

0,1 % (0,9–500)
0,2 % (500–3000)

0,3 % (3000–10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10000 ir daugiauï ¼ 1ï ¼

325 x 225 x 125

3.8

VS-6630

nuo 0,9 iki 10 000

0,1 % (nuo 0,9 iki 2000)

0,3 % (2000–10 000)

0,0001 min

360 x 280 x 160

6

VS-6628T

nuo 0,8 iki 10 000

0,1 % (0,8–3000)
0,2 % (nuo 3000 iki 10000)

0,0001 min

320 x 240 x 130

3

VS-6628A

nuo 0,9 iki 10 000

0,1 % (0,9–500)
0,2 % (500–3000)

0,3 % (3000–10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10000 ir daugiauï ¼ 1ï ¼

246 x 156 x 62

1.7

Atsižvelgiant į tiekimo grandinės problemas: dėl esamų kainų ir pristatymo laiko kreipkitės į savo pageidaujamą įgaliotąjį Weshine platintoją.



Kokybės sertifikatai


Visada tikime, kad visa mūsų įmonės sėkmė yra tiesiogiai susijusi su mūsų teikiamų produktų kokybe. Pasisuka santykio testeris bandymuiTransformatoriaus posūkio santykio bandymo rinkinysatitinka aukščiausius kokybės reikalavimus, nurodytus ISO9001, ISO14000:14001 gairėse ir mūsų griežtą kokybės kontrolės sistemą.
