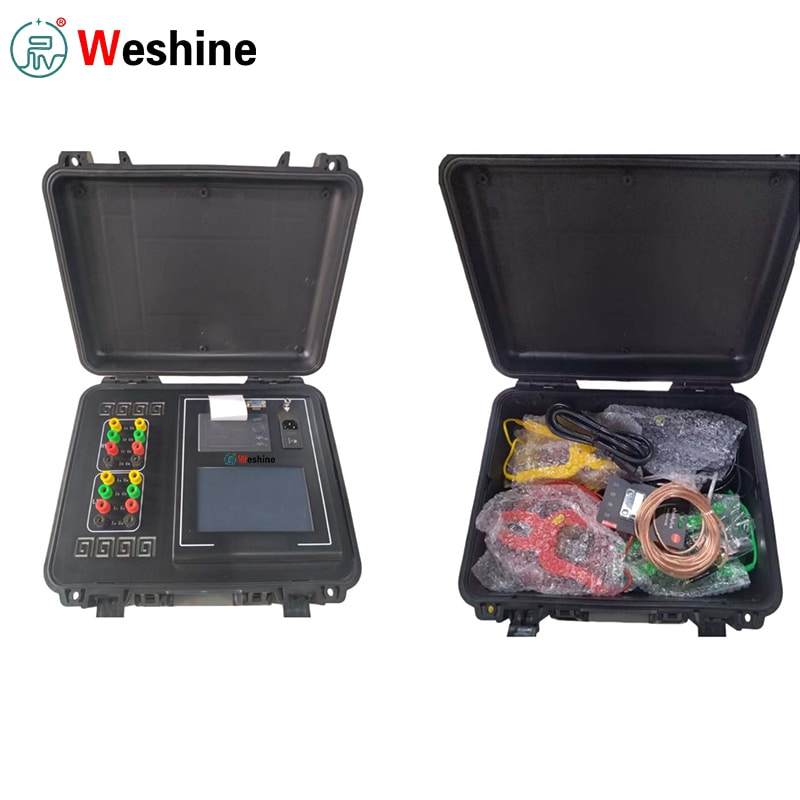

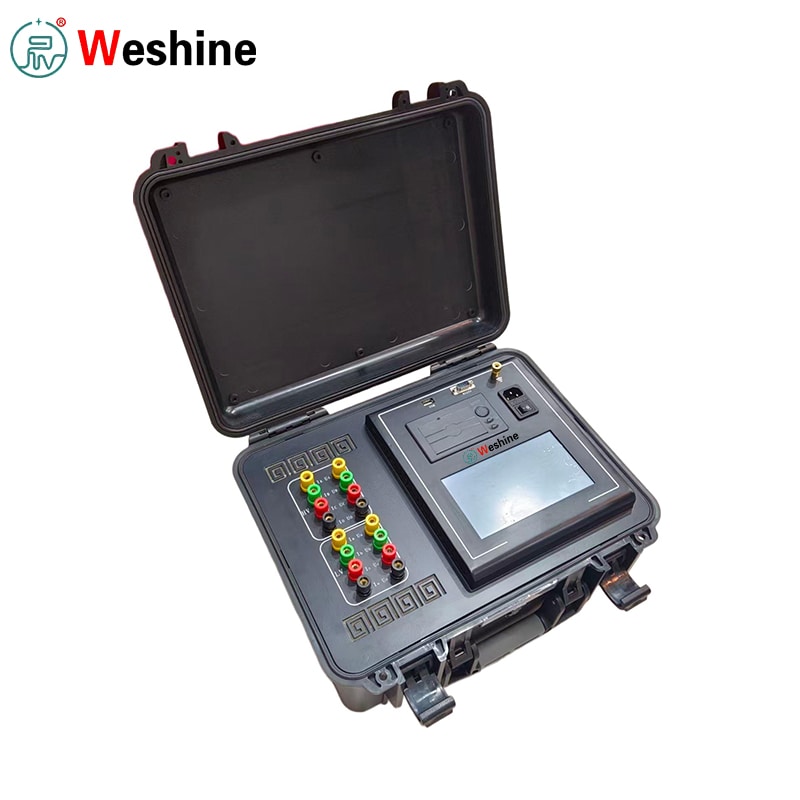

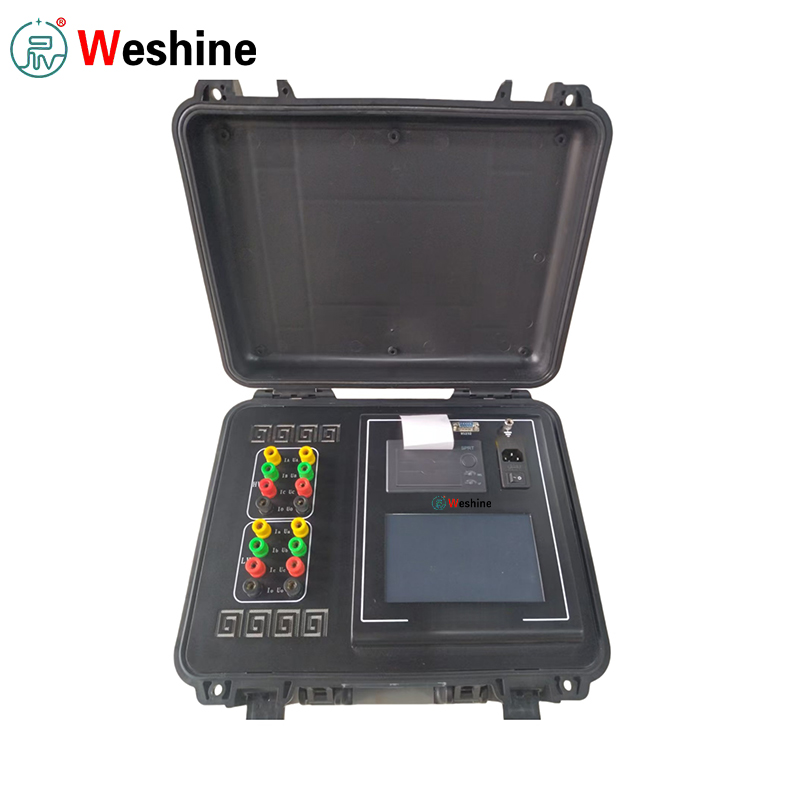

Transformatoriaus nuolatinės srovės varža ir posūkių santykis 2 viename testeris

„Weshine“, profesionalus gamintojas iš Kinijos, teikia aukštos kokybės transformatoriaus nuolatinės srovės varžos ir posūkių santykio 2 viename testerį, kuris atlieka dvi pagrindines galios transformatorių patikros procedūras: apvijos nuolatinės srovės varžos testą ir posūkių santykio testą.

● Nuolatinės srovės varžos patikrinimai:prasti kontaktiniai taškai, apvijų vidiniai defektai, atšakų keitiklio gedimai, laisvos jungtys ir nesubalansuotas fazių pasipriešinimas.

● Posūkių santykio bandymas:patvirtina, ar tikrasis transformatoriaus santykis, čiaupo padėtis ir vektorių grupė atitinka vardinę lentelę ir konstrukcijos specifikacijas.

Viename instrumente sujungiamos abi svarbios testavimo funkcijos. Lauko ekipažams nebereikia vežtis dviejų atskirų testerių. Sujungus aukštos ir žemos įtampos bandymo laidus, galima atlikti kelis bandymo elementus nekeičiant pakartotinių laidų.

Nuolatinės srovės varžos matavimas

Matuojant nuolatinės srovės varžą, įrenginys įgalina trijų fazių vienalaikį testavimą kartu su automatiniu įmagnetinimu.

● Žvaigždės konfigūruotos apvijos su neutraliu tašku gali būti fiksuojamos A0, B0 ir C0 fazių varžos vienu metu, kad sutrumpėtų bendri bandymo ciklai.

● Bandant trifazius penkių galūnių transformatorius su vidinėmis trikampio jungtimis, integruotas automatinis sužadinimo režimas dar labiau padidina testavimo efektyvumą žemos įtampos pusėse.

Testo rezultatai ir apsauga

Aukštos, vidutinės ir žemos įtampos apvijų bandymų rezultatai gali būti rodomi ir atspausdinami tiesiai vietoje.

● Automatiškai apskaičiuoja trifazio varžos disbalansą.

● Išveda varžos rodmenis, konvertuojamus į vardinę temperatūrą.

● Pateikiami išsamūs, auditui paruošti transformatoriaus bandymo įrašai.

● Visapusiška nugaros EMF apsauga apsaugo operatorius nuolatinės srovės atsparumo iškrovimo ir bandymo laidų tvarkymo metu.

Posūkių santykio matavimas

Matuojant posūkių santykį, transformatoriaus nuolatinės srovės varža ir posūkių santykio 2 viename testeris palaiko tiek vienfazių, tiek automatinių trifazių apvijų bandymus.

● Operatoriai pasirenka atitinkamą transformatorių prijungimo grupę.

● Matuoja santykio reikšmę, santykio paklaidą ir jungčių grupės parametrus AB, BC ir CA fazėse.

● Vienfazių posūkių santykio matavimas gali būti baigtas maždaug per 15 sekundžių, kaip nurodyta oficialiame vadove.

Operacija ir duomenų valdymas

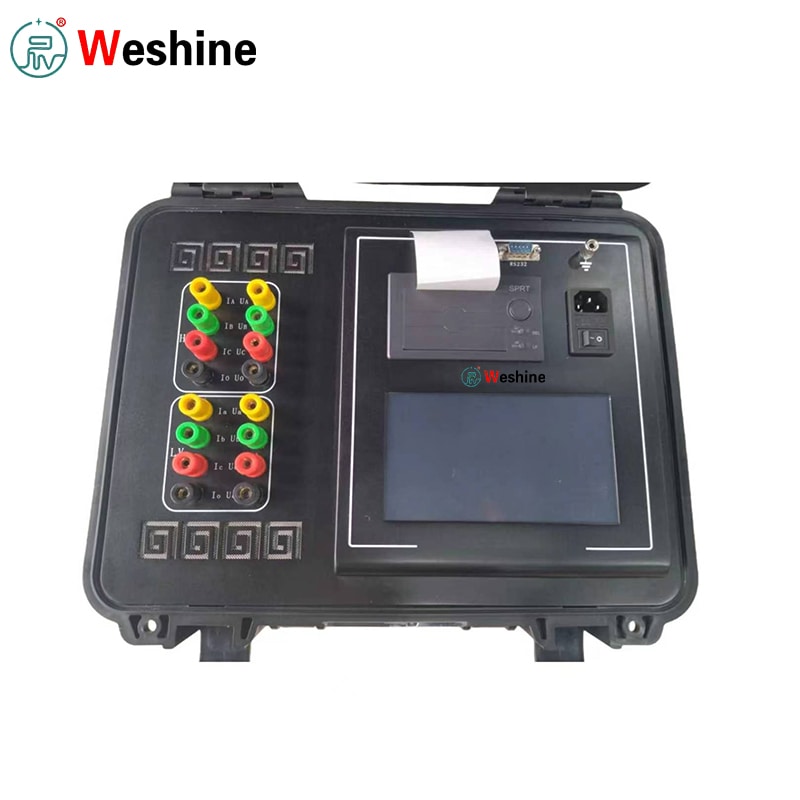

Vartotojas sąveikauja su 7 colių spalvotu jutikliniu LCD ekranu su dvikalbiais kinų-anglų kalbomis ekrane.

● Bandymų ataskaitas galima iš karto generuoti naudojant integruotą mikro spausdintuvą.

● Visus duomenų rinkinius galima išsaugoti USB atmintinėse ir suskirstyti pagal bandymo datą ir transformatoriaus serijos numerį.

● Aparatinės įrangos ryšio galimybės apima izoliuotas RS232, Bluetooth ir vidines RS485 magistralės sąsajas.

Techniniai parametrai

Produkto vadovas

Prieš naudodami transformatoriaus nuolatinės srovės varžos ir apsisukimų santykio 2 viename testerį, įsitikinkite, kad tikslinis transformatorius yra visiškai atjungtas, saugiai iškrautas ir tinkamai įžemintas. Visada prijunkite prietaiso apsauginį įžeminimo gnybtą prieš pritvirtindami bet kokius bandomuosius spaustukus.

Norėdami patikrinti nuolatinės srovės varžą, prie atitinkamų transformatoriaus įvorių pritvirtinkite aukštos ir žemos įtampos srovės potencialo spaustukus. Dviejų apvijų transformatoriams laidų gnybtai A, B, C, O ir a, b, c, o vadovaudamiesi laidų schemomis. Vienfaziams transformatoriams prijunkite atitinkamus viršutinės ir žemosios pusės gnybtus, kaip parodyta diagramoje. Įjunkite testerį su AC 220 V maitinimo šaltiniu. Naršykite jutiklinio ekrano meniu, kad įvestumėte transformatoriaus ID, apvijų medžiagą, bandymo režimą, srovės diapazoną, apvijos parametrus ir temperatūros konvertavimo nustatymus, tada paleiskite nuolatinės srovės varžos arba posūkių santykio matavimą.

Vykdydami posūkių santykio testus, pasirinkite tikslią jungčių grupės ir atšakų keitiklio informaciją, kad užtikrintumėte teisingą santykį, paklaidą ir vektorių grupės išvestis. Jei aptinkama atvirkštinio poliškumo jungtis, trumpasis jungimas arba laidų gedimas, nedelsdami sustabdykite bandymą ir patikrinkite visus bandymo laidus prieš tęsdami darbą. Baigę testą, peržiūrėkite rodmenis ekrane. Jei reikia, spausdinkite ataskaitas spausdintinėmis kopijomis, saugokite įrašus viduje arba eksportuokite duomenų rinkinius į USB atmintinę, kad vėliau galėtumėte sudaryti ataskaitas.

Savybės

1、Palaiko transformatoriaus nuolatinės srovės varžą ir posūkių santykio testavimą viename instrumente.

2 、 Vienu metu matuoja trifazę nuolatinės srovės varžą.

3、 Matuoja transformatoriaus santykį, santykio paklaidą ir vektorių grupę.

4 、 Suteikia automatinį įmagnetinimą nuolatinės srovės atsparumo bandymams.

5、Pateikia automatinį sužadinimo metodą viduje trifaziams penkių galūnių transformatoriams.

6、Automatiškai apskaičiuoja trifazio pasipriešinimo disbalansą.

7、 Rodo ir spausdina aukštos, vidutinės ir žemos įtampos apvijų bandymo duomenis.

8、Apskaičiuoja varžos vertes, konvertuojamas į vardinę temperatūrą.

9、Palaiko vienfazio ir trifazio transformatoriaus santykio matavimą.

10、 Santykio bandymo metu aptinka aukštos ir žemos įtampos atvirkštinį ryšį.

11、 Aptinka transformatoriaus trumpojo jungimo ir trumpojo jungimo sąlygas tarp posūkių santykio bandymo metu.

12、Apima visapusę nugaros EML apsaugą.

13、Suteikia 7 colių spalvoto jutiklinio ekrano valdymą.

14、Apima įmontuotą mikro spausdintuvą lauko bandymų ataskaitoms.

15、Palaiko USB atmintinę išorinei duomenų atsarginei kopijai kurti.

16、Suteikia izoliuotą RS232 ryšį ir Bluetooth ryšį.

17、Apima kinų ir anglų kalbos meniu raginimus.

Taikymo scenarijai

Transformatoriaus nuolatinės srovės varžos ir posūkių santykio 2 viename testeris skirtas transformatorių gamintojams iš anksto patvirtinti apvijos nuolatinės srovės varžą, fazių disbalansą, posūkių santykio paklaidą ir vektorių grupę. Vienas įrenginys atitinka du privalomus gamyklos bandymo reikalavimus ir supaprastina įrangos paruošimo bei bandymų dokumentacijos darbo eigą gamybos komandoms.

Elektros tiekimo įmonėms ir pastočių operatoriams šis diagnostikos testeris skirtas naujo įrenginio montavimui, perdavimo priėmimui, planinei priežiūrai ir trikčių šalinimui. Apvijos varžos duomenys rodo galimą atšakų keitiklio kontaktų susidėvėjimą ir nenormalų fazės varžos nuokrypį; posūkių santykio rezultatai patvirtina čiaupo padėtį ir jungčių grupės teisingumą.

Transformatorių remonto dirbtuvėse technikai pasitiki šiuo testeriu, kad įvertintų apvijų būklę po pervyniojimo, džiovinimo arba atšakų keitiklio kapitalinio remonto. Atsparumo ir posūkių santykio duomenų rinkinius prieš remontą ir po remonto galima palyginti, kad būtų galima patikrinti, ar transformatoriai grįžta į priimtiną veikimo būklę.

„Viskas viename“ konstrukcija sumažina į objektą gabenamos bandymo įrangos kiekį, skirtą eksploatuoti lauko brigadoms. Integruotas spausdinimas, USB archyvavimas ir transformatoriaus ID pagrįstas duomenų rūšiavimas sukuria gerai struktūrizuotus įrašus, skirtus projektų priėmimo dokumentams ir galutinių klientų pristatymams.

Programos

Transformatoriaus nuolatinės srovės varžos ir posūkių santykio 2-in-1 TTR testerį plačiai naudoja transformatorių originalių įrenginių gamintojai, elektros tinklų operatoriai, pastočių priežiūros brigados, elektros paleidimo rangovai, transformatorių remonto dirbtuvės, pramonės energijos skyriai ir aukštos įtampos bandymų paslaugų teikėjai.

Įprasti bandomieji objektai yra galios transformatoriai, skirstomieji transformatoriai, vienfaziai ir trifaziai transformatoriai, dviejų ir trijų apvijų transformatoriai, žvaigždutėmis sujungtos apvijos, trikampio jungtys, transformatoriai su apkrova, prietaisų tarpusavio induktoriai, generatoriai, elektros varikliai ir kita mažos varžos apvijų įranga.

Įprasti pramonės paieškos slapyvardžiai užjūrio SEO ir B2B tiekimui: transformatoriaus diagnostikos testeris, nuolatinės srovės apvijų varžos testeris, transformatoriaus posūkių santykio testeris, transformatoriaus TTR testeris, transformatoriaus santykio ir apvijų varžos testeris, transformatorių vektoriaus grupės testeris, transformatoriaus priežiūros bandymo instrumentas.

Kliento atvejis

Vienam transformatorių techninės priežiūros rangovui reikėjo didesnio našumo paskirstymo transformatoriaus bandymo pastotės elektros energijos tiekimo nutraukimo metu. Anksčiau jų lauko įgula naudojo atskirą nuolatinės srovės varžos ir posūkių santykio tikrintuvą, dėl kurio buvo dažnai kartojami laidų keitimai ir atskiri kiekvieno transformatoriaus bloko įrašai.

Įdiegus transformatoriaus nuolatinės srovės varžos ir posūkių santykio 2 viename testerį „viskas viename“ testerį, tiek apvijos nuolatinės srovės varžos, tiek posūkių santykio ir vektorių grupės bandymus galima atlikti vienu instrumentu. Tinkamai įžeminę ir sumontavę laidą, technikai užfiksuoja trifazių apvijų varžos rodmenis, įvertina fazių balansą, tada pereina prie posūkių santykio ir vektorių grupių patikros, nepervedžiodami bandomųjų kabelių.

Per vieną techninės priežiūros užduotį nuolatinės srovės varžos išvestis pažymėjo nenormalų fazės nuokrypį tam tikroje čiaupo padėtyje. Tada komanda panaudojo integruotą TTR funkciją, kad kryžmiškai patikrintų čiaupų nustatymą ir jungčių grupę, lokalizuodama pagrindinę atšakų keitiklio kontakto gedimo priežastį. Atspausdintos popierinės kopijos ir USB išsaugoti skaitmeniniai įrašai buvo tiesiogiai pridedami prie oficialių priežiūros ataskaitų.

Pritaikius šį kombinuotą testerį, sutrumpėjo sąrankos vietoje darbo laikas, pagerėjo kryžminių bandymų duomenų nuoseklumas ir sutrumpėjo bendrosios transformatoriaus patikros darbo eigos, skirtos lauko aptarnavimo technikai.

DUK

1 klausimas: kam naudojamas šis testeris?

A1: Jis atlieka transformatoriaus apvijų nuolatinės srovės varžos matavimą kartu su transformatoriaus posūkių santykiu ir vektorių grupės patikrinimu.

2 klausimas: ar šis testeris gali tikrinti trifazę varžą tuo pačiu metu?

A2: Taip. Jis palaiko vienu metu atliekamą trifazių nuolatinės srovės varžos testavimą ir siūlo 10 A, 5 A ir 1 A pasirenkamus srovės diapazonus.

3 klausimas: kokia yra didžiausia nuolatinės srovės varžos bandymo srovė?

A3: Atskirų fazių nuolatinės srovės varžos bandymams maksimali bandymo srovė siekia 20 A.

4 klausimas: koks yra nuolatinės srovės varžos matavimo tikslumas?

A4: Oficialus vadovas nurodo 0,2 klasės matavimo tikslumą su 0,1 μΩ skaitymo skiriamąja geba.

5 klausimas: koks yra transformatoriaus santykio matavimo diapazonas?

A5: Posūkių santykio matavimo diapazonas apima nuo 1 iki 10 000.

6 klausimas: ar galima išmatuoti transformatoriaus vektorių grupę?

A6: Taip. Jis identifikuoja transformatorių jungčių grupes, palaikančias įprastas konfigūracijas, įskaitant YY, YD, DD ir DY, kaip nurodyta vartotojo dokumentacijoje.

7 klausimas: kaip greitas santykio testas?

A7: Pagal gaminio vadovą, vienfazio posūkio santykio bandymas gali būti atliktas maždaug per 15 sekundžių.

8 klausimas: ar jis palaiko duomenų spausdinimą ir eksportą?

A8: Taip. Šiame testeryje yra integruotas mikro spausdintuvas ir USB atmintis, skirta išoriniam bandymo rezultatų archyvavimui.

9 klausimas: kokios komunikacijos sąsajos yra įtrauktos?

A9: Aparatinės įrangos sąsajose yra izoliuotas RS232, Bluetooth ir vidinis RS485 magistralės ryšys.

10 klausimas: kokios saugos priemonės yra įtrauktos?

10 atsakymas: Apsaugos mechanizmai apima galinio EMF apsaugą, skirtą nuolatinės srovės varžos bandymui, aukštos žemos įtampos atvirkštinio sujungimo aptikimą, taip pat trumpojo jungimo ir posūkių gedimo aliarmą matuojant santykį.

Weshine privalumai

Weshine Electric tiekia profesionalius transformatorių bandymo prietaisus ir elektros diagnostikos įrangą komunalinėms įmonėms, transformatorių gamintojams, pastotėms, lauko rangovams, remonto dirbtuvėms ir pramonės techninės priežiūros komandoms.

Šio testerio transformatoriaus nuolatinės srovės pasipriešinimo ir posūkių santykio 2-in-1 TTR testeriui Weshine teikia pasaulinių klientų konsultacijas dėl modelio pasirinkimo, praktinių bandymo metodų nurodymų, techninių parametrų patvirtinimo, projektui paruoštos dokumentacijos ir visapusiško aptarnavimo po pardavimo.

Transformatorių bandymams reikalingas be klaidų laidų, stabilaus mažos varžos nustatymo, tikslaus santykio patvirtinimo ir griežtos pavojaus kontrolės po nuolatinės srovės varžos matavimo. Šis testeris sujungia dvi nepakeičiamas transformatorių patikros darbo eigas viename aparatūros bloke, kuriame yra jutiklinio ekrano valdymas, automatinis skaičiavimas, spausdinimas vietoje, kelių režimų duomenų saugojimas ir įvairios ryšio galimybės.

Kodėl verta rinktis Weshine

• Tiesioginis didelio našumo transformatorių diagnostikos bandymo įrangos tiekimas gamykloje

• Techninės konsultacijos prieš pardavimą ir pasaulinė techninė pagalba po pardavimo

• Pritaikomi sprendimai elektros energijos tiekėjams, bandymų rangovams ir priežiūros paslaugų teikėjams

• Turtinga projektų patirtis remiant tarptautinius konkursus, paleidimą vietoje ir įrangos perpardavimo partnerius

Užsienio galutiniams vartotojams ir platintojams „Weshine“ teikia visą gaminio dokumentaciją ir taikomųjų programų palaikymą transformatorių priežiūros darbams, pastočių paleidimui, gamyklos priėmimo bandymams, konkurso rengimui ir operatorių mokymams. Šis testeris yra praktiškas „viskas viename“ transformatoriaus testeris, sukurtas naudoti tiek vietoje, tiek dirbtuvėse.
