Kas yra trijų fazių relės apsaugos testeris?

Trifazių relių apsaugos testeris yra profesionalus testavimo įrenginys, skirtas patikrinti apsauginių relių, mikroprocesorių pagrindu veikiančių apsaugos blokų, antrinių grandinių, automatikos įrangos ir maitinimo sistemos apsaugos schemų veikimą ir veikimo charakteristikas.

Testeris generuoja valdomą antrinę srovę, įtampą, dažnį, fazės kampą, harmoninius, nuolatinės srovės ir perjungimo signalus, kad imituotų normalias ir neįprastas maitinimo sistemos sąlygas. Taikydami šiuos imituotus signalus bandomiems apsaugos įrenginiams, inžinieriai gali patikrinti relės nustatymus, paėmimo reikšmes, veikimo laiką, išjungimo logiką ir kontakto atsaką.

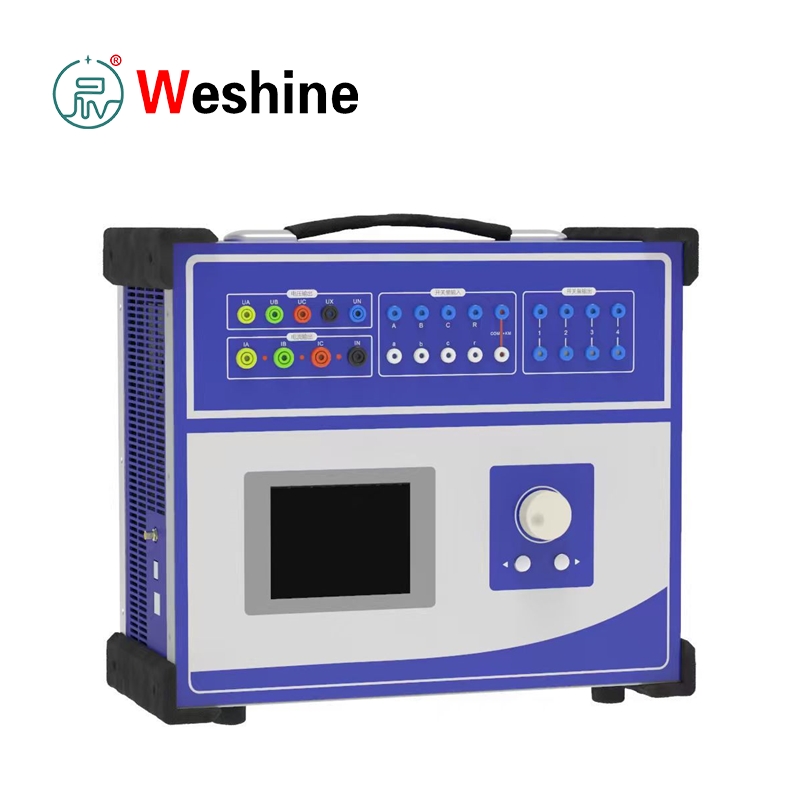

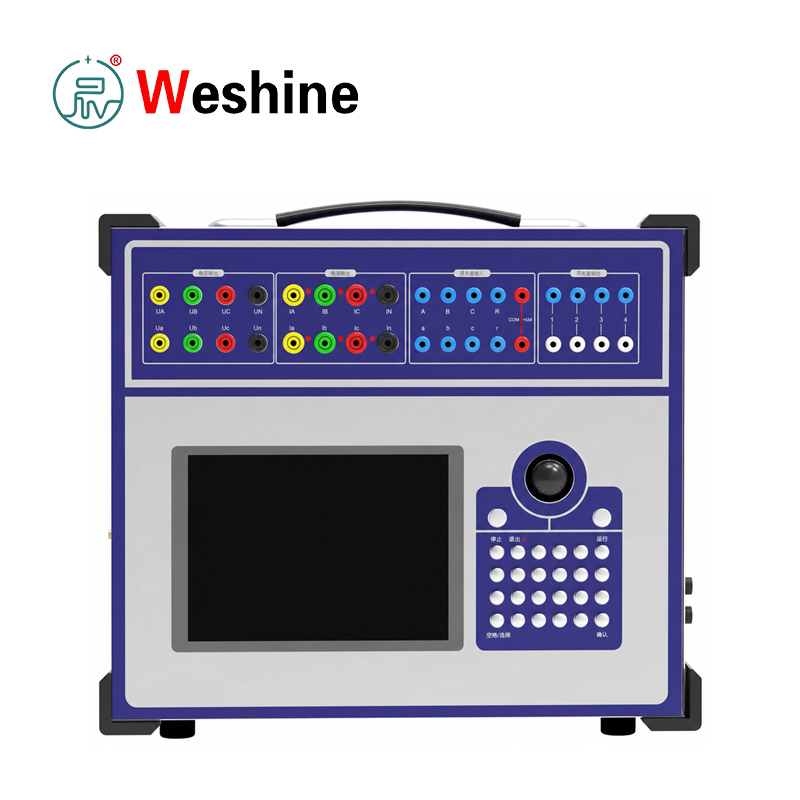

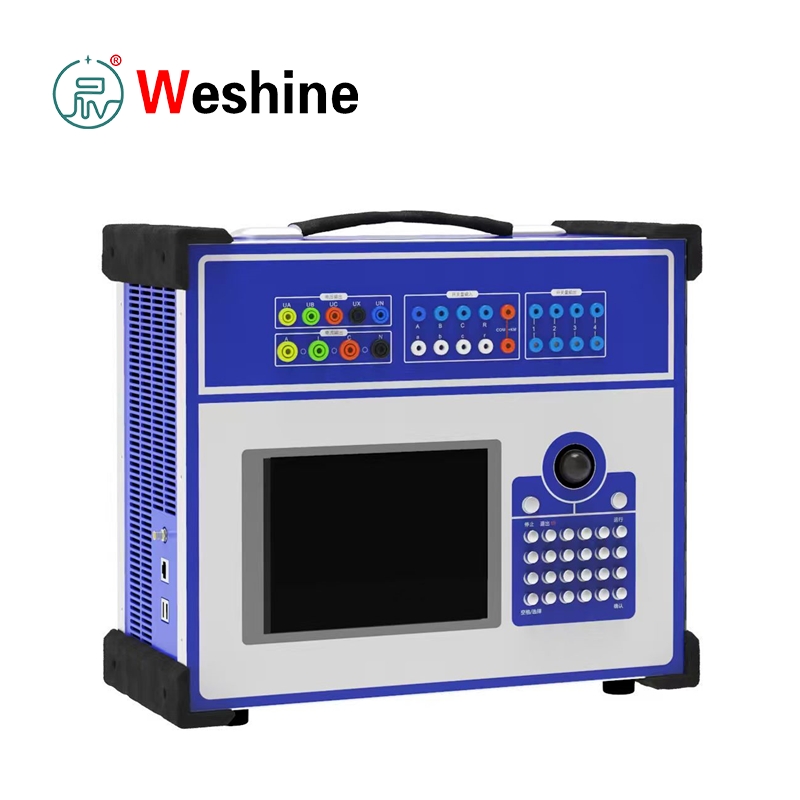

Three Phase Relay Protection Tester

Daugiakanalis srovės ir įtampos išėjimas

Trifazių relių apsaugos testeris turi 4 įtampos kanalus ir 3 srovės kanalus, skirtus visapusiškam relės apsaugos testavimui. Įtampos kanalai palaiko fazės įtampą, linijos įtampą, nulinės sekos įtampą, įtampos disbalansą, įtampos praradimą, dažnio poslinkį ir sinchronizmo testus.

Trys srovės kanalai gali veikti nepriklausomai, kad būtų galima tikrinti atskirą fazės srovę, arba jungti lygiagrečiai, kad būtų užtikrinta iki 120A trumpalaikė srovė. Jis palaiko viršsrovių relių, įžeminimo gedimų relių, atvirkštinio laiko apsaugos, diferencialinės apsaugos, nuotolio apsaugos, pakartotinio uždarymo logikos, apsaugos nuo žemos įtampos ir dažnio relių testavimą.

Pramoninis kompiuterių valdymas ir lauko valdymas

Sukurtas ant pramoninės kompiuterių platformos, testeris integruoja įmontuotą ekraną ir vietinį valdymo skydelį, kad būtų galima atlikti atskirus lauko bandymus be išorinio kompiuterio. Bandymų parametrus ir rezultatus galima peržiūrėti tiesiai ekrane, todėl jis tinkamas paleisti ir prižiūrėti vietoje.

Įrangą taip pat galima prijungti prie kompiuterio su suderinama programine įranga, kad būtų palaikomos pažangios testavimo funkcijos, duomenų valdymas ir automatinis bandymų ataskaitų generavimas.

Lankstus srovės, įtampos ir nuolatinės srovės išėjimas

Testeris suteikia platų išvesties galimybių spektrą, įskaitant:

kintamosios srovės išėjimas:0 ~ 40 A vienam kanalui, iki 120 A trumpalaikis išėjimas su trimis kanalais lygiagrečiai

kintamosios srovės įtampos išėjimas:0~120V fazinė įtampa ir 0~240V linijos įtampa

DC išėjimas:Nuolatinė srovė, nuolatinė įtampa ir reguliuojamas nuolatinės srovės pagalbinis maitinimo šaltinis

Šios funkcijos palaiko nuolatinės srovės relių testavimą ir leidžia įjungti apsaugos įtaisus ir antrines grandines paleidimo metu.

Dažnio, harmonikos ir laiko matavimas

Testeris integruoja kintamo dažnio ir harmoninio signalo išvestį, kad imituotų skirtingas maitinimo sistemos veikimo sąlygas, įskaitant dažnio kitimą ir kelių eilių harmonines aplinkas. Tai leidžia technikai įvertinti relės veikimą esant skirtingoms antrinio signalo sąlygoms, o ne tik esant standartiniam galios dažniui.

Integruoti jungiklio įvesties ir išvesties moduliai palaiko suveikimo kontaktų aptikimą, relės kontaktų stebėjimą, grandinės pertraukiklio modeliavimą, paleidimo signalo patikrinimą ir veiksmo laiko matavimą. Laiko diapazonas siekia nuo 0,1 ms iki 9999 s, todėl galima tiksliai išmatuoti relės veikimo laiką, išjungimo delsą, pakartotinio uždarymo intervalus ir apsaugos loginį atsaką.

Taikymo sritis ir saugos apsauga

Trifazių relių apsaugos testeris tinka elektromagnetinėms, statinėms relėms, skaitmeniniams apsaugos įtaisams, mikroprocesorių relėms, pakartotinio uždarymo įtaisams ir transformatorių, linijų, variklių ir generatorių apsaugos sistemoms tikrinti.

Jis plačiai naudojamas pastotėse, elektrinėse, gamyklų paskirstymo patalpose, geležinkelio energijos tiekimo tinkluose ir profesionaliose relių laboratorijose.

Integruotos kelios apsaugos funkcijos, įskaitant apsaugą nuo išėjimo perkrovos, gedimų savidiagnostiką, išėjimo blokavimą ir švelnaus paleidimo galios dizainą. Šios funkcijos padeda apsaugoti testerį ir prijungtą įrangą eksploatuojant lauke. Įrangą turėtų valdyti apmokyti technikai, susipažinę su antrinės grandinės sauga, standartinėmis laidų procedūromis ir relių tikrinimo darbo eigomis.

Įranga atitinkaGB/T 7261-2008irDL/T 624-2010. Naudodami operatoriai turi laikytis vietinių relių tikrinimo kodeksų, elektrinės paleidimo taisyklių ir saugos standartų vietoje.

Sistemos specifikacijos		AC srovės išvestis		DC srovės išėjimas
Prekė	Specifikacija	Prekė	Specifikacija	Prekė	Specifikacija
Gaminio modelis	VS-JB900	Išvesties tikslumas	0.2 klasė	Išvesties tikslumas	0.5 klasė
Produkto tipas	Trifazis relės apsaugos testeris	Fazės srovės išėjimas, RMS	Nuo 0 iki 40 A	Fazės srovės išėjimas	nuo 0 iki ±10 A vienai fazei
Valdymo platforma	Pramoninio kompiuterio tipas	Trifazis lygiagretus srovės išėjimas, RMS	nuo 0 iki 120 A	Trifazis lygiagretus išėjimas	nuo 0 iki ±30 A
Išvesties konfigūracija	4 fazių įtampa, 3 fazių srovė	Ilgalaikė leistina fazinė srovė, RMS	10 A	Maksimali išėjimo apkrovos įtampa	20 V
Taikomi testai	Relinės apsaugos, antrinės grandinės, automatikos įrenginių testavimas	Didžiausia fazės srovės išėjimo galia	420 VA
Veikimo režimas	Atskiras veikimas; kompiuterio ryšys palaikomas pagal konfigūraciją	Didžiausia išėjimo galia esant trifazei lygiagrečiai srovei	900 VA
Referenciniai standartai	GB/T 7261-2008, DL/T 624-2010	Leidžiamas darbo laikas esant didžiausiai trifazei lygiagrečiai srovei	10 s
		Pagrindinis dažnių diapazonas	Nuo 20 iki 1000 Hz
		Harmoninė tvarka	1-20

Kintamosios srovės įtampos išėjimas		DC įtampos išėjimas		Perjungimo kiekis ir laikas
Prekė	Specifikacija	Prekė	Specifikacija	Prekė	Specifikacija
Išvesties tikslumas	0.2 klasė	Išvesties tikslumas	0.5 klasė	Perjungimo įvestis	10 kanalų
Fazės išėjimo įtampa, RMS	Nuo 0 iki 120 V	Fazinės įtampos išėjimo amplitudė	nuo 0 iki ±160 V	Sauso kontakto įvestis	nuo 1 iki 20 mA, 24 V
Linijinės įtampos išėjimas, RMS	Nuo 0 iki 240 V	Linijinės įtampos išėjimo amplitudė	nuo 0 iki ± 320 V	Potencialaus kontakto įvestis, logika 0	Nuo 0 iki +6 V
Fazės įtampa / linijos įtampos išėjimo galia	80 VA / 100 VA	Fazės įtampa / linijos įtampos išėjimo galia	70 VA / 140 VA	Galimas kontaktinis įėjimas, logika 1	+11 V iki +250 V
Pagrindinis dažnių diapazonas	Nuo 20 iki 1000 Hz			Perjungimo išvestis	8 poros
Harmoninė tvarka	1-20			DC kontakto talpa	220 V / 0,2 A
				AC kontaktinis pajėgumas	220 V / 0,5 A
				Laiko matavimo diapazonas	nuo 0,1 ms iki 9999 s
				Laiko matavimo tikslumas	0,1 ms

Aplinkos sąlygos		Fizinės charakteristikos
Prekė	Specifikacija	Prekė	Specifikacija
Darbinė temperatūra	-10°C iki +50°C	Pagrindinio įrenginio matmenys	400 × 300 × 180 mm
Laikymo temperatūra	-25°C iki +70°C	Pagrindinio vieneto svoris	Maždaug 18 kg
Santykinė drėgmė	nuo 5% iki 95%, nekondensuojantis

Gaminio naudojimo vadovas

Trifazis relės apsaugos testeris generuoja valdomą antrinę srovę, įtampą, dažnį, fazės kampą, harmoninius, nuolatinės srovės ir perjungimo signalus, kad imituotų įprastas ir sugedusias tinklo sąlygas, tada tiekia signalus į patikrintą apsaugos įrenginį. Jis stebi kontaktų veiksmus, suveikimo išėjimus, grįžtamuosius signalus ir loginį grįžtamąjį ryšį, automatiškai įrašydamas veikimo laiką ir veikimo nustatymų reikšmes.

Prieš bandymą patvirtinkite relės modelį, vardinę antrinę srovę, vardinę antrinę įtampą, nuolatinės srovės energijos poreikį, suveikimo kontakto tipą ir iš anksto nustatytus apsaugos parametrus. Patikrinkite apsaugos įtaiso laidų schemas, pagal saugos taisykles izoliuokite tikrinimo grandines, tada tinkamai prijunkite laidų srovės išėjimus, įtampos išėjimus, jungiklių įvesties/išvesties prievadus ir nuolatinės srovės pagalbinio maitinimo gnybtus.

Viršsrovių relės bandymo žingsniai:Nustatykite išėjimo srovę, fazės kampą, dažnį ir bandymo trukmę. Palaipsniui didinkite srovę, atlikdami standartines bandymo procedūras, įrašykite paėmimo vertę, išjungimo vertę ir veikimo laiką. Trifazis didelės srovės bandymas, lygiagrečiai trys srovės kanalai pasiekti maksimalią trumpalaikę 120A išvestį.

Įtampos relės bandymo etapai:Prijunkite įtampos kanalus ir pagal poreikį sukonfigūruokite fazės arba linijos įtampą. Įrenginys imituoja žemą įtampą, viršįtampą, nulinės sekos įtampą, įtampos disbalansą ir fazės poslinkį; dažnio perjungimo funkcija aptarnauja žemo dažnio apkrovos pašalinimą ir dažnio relės kalibravimą.

Atstumo, krypties, diferencialo ir pakartotinio uždarymo apsaugos bandymai: reguliuokite įtampą, srovę, fazės kampą ir jungiklių kontaktus pagal apsaugos logines schemas. Įranga seka relės kontaktų judėjimą ir matuoja išjungimo laiką; jungiklio išvesties prievadai prireikus imituoja pertraukiklio pagalbinius kontaktus arba išorinius loginius signalus.

Nuolatinės srovės relės ir pagalbinės grandinės bandymas:Naudokite nuolatinės srovės įtampą / srovės išvestį vardiniuose diapazonuose. Kai vietoje nuolatinės srovės maitinimo nėra arba reikalingas izoliuotas bandomasis maitinimas, suaktyvinkite integruotą reguliuojamą nuolatinės srovės papildomą maitinimo šaltinį.

Baigę visus bandymus, palyginkite išmatuotas veikimo vertes ir laiko duomenis su iš anksto nustatytais apsaugos nustatymais. Archyvuokite bandymų įrašus pagal vidaus priežiūros ir paleidimo valdymo taisykles.

Pagrindinės savybės

1. Standartiniai 4 fazių įtampos ir 3 fazių nepriklausomi srovės išvesties kanalai

2. Vieno kanalo kintamosios srovės išėjimas iki 40A

3. Trys lygiagretūs srovės kanalai palaiko trumpalaikę maksimalią 120A išvestį

4. Kintamosios srovės fazės įtampos išvesties diapazonas: 0 ~ 120 V

5. Kintamosios srovės linijos įtampos išvesties diapazonas: 0–240 V

6. Integruota nuolatinės srovės srovė, skirta visiems relių apsaugos bandymų scenarijams

7. Integruota nuolatinės srovės įtampos išvestis antrinės grandinės būsenos modeliavimui

8. Nepriklausomas reguliuojamas nuolatinės srovės pagalbinio maitinimo šaltinio išėjimas

9. Relės veikimo laiko diapazonas: 0,1 ms ~ 9999 s

10. Perjunkite įvesties kanalus, kad galėtumėte stebėti relės kontaktų būseną realiuoju laiku

11. Perjunkite išvesties kanalus, kad imituotumėte grandinės pertraukiklius ir išorinių kontaktų signalus

12. Harmoninio signalo išvestis, skirta apsaugos įtaisų harmoninio atsako charakteristikoms tikrinti

13. Kintamo dažnio signalo išvestis dažnio relės tikrinimui

14. Įmontuotas ekranas, kuriame aiškiai rodomi visi bandymo parametrai ir rezultatai

15. Pramoninis kompiuterio valdymas leidžia visiškai neprisijungus veikti

16. Rezervuotas USB prievadas duomenims skaityti ir palaikyti programinės įrangos ryšį

17. Automatinis išvesties blokavimas esant neįprastai darbo būsenai, kad būtų išvengta įrangos sugadinimo

18. Integruotos gedimų savitikros ir daugiasluoksnės aparatinės įrangos apsaugos funkcijos

19．Suderinamas su mikroprocesoriaus apsaugos, statinių relių ir elektromagnetinių relių kalibravimu

20. „Viskas viename“ įrankis, skirtas lauko paleidimui, kasdienei priežiūrai ir laboratoriniams tyrimams

Taikymo scenarijai

1. Elektros tinklo eksploatavimo ir priežiūros komandos

Atlikti naujų pastočių paleidimą, periodinį apsaugos kalibravimą, antrinės grandinės patikrą, išjungimo grandinės testavimą ir pilną apsaugos schemos priežiūrą.

2. Transformatorių gamintojai

Atlikite gamyklinę apsauginių spintelių patikrą, diferencialinės relės patikrą, temperatūros apsaugos sąsajos patikrą ir gamyklinius apsauginių skydų priėmimo bandymus.

3. Elektrinės

Pilnas generatoriaus apsaugos, pagrindinio transformatoriaus apsaugos, variklio apsaugos, pagalbinės elektros sistemos ir skirstomųjų įrenginių apsaugos kalibravimas įrenginio paleidimo ir gedimų metu.

4. Geležinkelio pramonė

Geležinkelio traukos pastotėse ir skirstomuosiuose tinkluose įrengti relinės apsaugos įtaisai. Įranga atlieka įprastinę relių priežiūrą, tiektuvo apsaugos patikrinimą ir grandinės pertraukiklio suveikimo logikos peržiūrą.

5. Didelės pramonės įmonės

Plieno, kasybos, naftos chemijos ir gamybos įmonės naudoja jį vidutinės įtampos relių nuolatinei priežiūrai, variklio apsaugos bandymams ir gamyklos pastotės apsaugos grandinės tikrinimui.

6. Universitetai ir profesinio mokymo įstaigos

Taikykite mašiną relinės apsaugos teorijų, antrinio įpurškimo bandymo operacijų, gedimų modeliavimo ir apsaugos koordinavimo praktiniam mokymui.

7. Trečiųjų šalių bandymų laboratorijos

Pilnas relės kalibravimas, apsaugos įrangos veikimo patikra, gaunamų priėmimo patikrinimas ir išorinės paleidimo paslaugos teikimas.

8. Kabelių priežiūros brigados

Pakeitę arba pataisę kabelį, patikrinkite tiektuvo apsaugą, apsaugą nuo įžeminimo, pakartotinio uždarymo logiką ir suderintas antrinio valdymo grandines.

Galimi bandomieji elementai

1. Bendras mikroprocesorinių apsaugos įtaisų veikimo patikrinimas

2. Elektromagnetinių relių kalibravimas ir patikra

3. Statinių relių veikimo patikrinimas

4. Viršsrovių relių paėmimo vertės ir laiko ribos bandymas

5. Pilnas įžeminimo gedimo relių patikrinimas

6. Apsaugos nuo žemos įtampos ir viršįtampio relių kalibravimas

7. Dažnio relių veikimo patikrinimas

8. Funkcinis imitacinis krypties apsaugos testas

9. Visiškas diferencialinės apsaugos kalibravimas

10. Darbo sąlygų modeliavimas apsaugai nuo atstumo

11. Automatinio pakartotinio užsidarymo įtaisų funkcinė patikra

12. Grandinės pertraukiklio išjungimo grandinės patikrinimas

13. Visas antrinės grandinės paleidimas vietoje

14. Apsauginių plokščių gamyklinis priėmimo bandymas

15. Tikslus relės veikimo laiko matavimas

Praktinis pritaikymo atvejis

Pramonės sritis: vidutinės įtampos pastočių atnaujinimas ir paleidimas

Projekto iššūkis: statybininkų komanda perėmė pastotės atnaujinimo projektą. Jo vidinėse apsaugos plokštėse buvo viršsrovių, įžeminimo, žemos įtampos, pakartotinio uždarymo ir pertraukiklio išjungimo logikos funkcijos. Projektui reikėjo vienos mašinos, galinčios išvesti trifazę srovę, keturių fazių įtampą ir palaikyti kontaktų modeliavimą bei didelio tikslumo laiką. Čia trijų fazių relės apsaugos testeris suteikia „viskas viename“ testavimo galimybę.

Visas bandymo srautas: technikai prijungė įrenginį prie relės srovės įvesties gnybtų, įtampos įvesties gnybtų, suveikimo kontaktų ir išorinių loginių grandinių. Pirmiausia jie išbandė kintamosios srovės paėmimo ir išjungimo reikšmes, tada užfiksavo apsaugos veikimo laiką pagal imituojamą gedimo srovę. Įtampos kanalai imituoja žemos įtampos ir įtampos atkūrimo būsenas; jungiklio išvestis imituoja pertraukiklio pagalbinio kontakto būsenos pokyčius, o jungiklio įėjime sinchroniškai užfiksuoti išjungimo ir sugrįžimo signalai.

Projekto rezultatas: visos relių nustatymų reikšmės atitiko paleidimo paleidimo schemą. Kelionės trukmė ir veiksmų duomenys buvo įrašyti į eksploatavimo ir priežiūros dokumentus. Visi laidų ir nustatymų nukrypimai buvo ištaisyti prieš oficialiai pradedant naudoti apsaugines plokštes.

Taikymo pranašumai: Standartizuotus antrinius modeliavimo signalus generuoja viena mašina su atsekiamais pateikimo laiko duomenimis. Nereikia jokių atskirų srovės šaltinių, įtampos šaltinių, laikmačių ar kontaktų simuliatorių, drastiškai sumažinant įrankių kiekį vietoje. Sumažinkite bendras inžinerinių įmonių pirkimo išlaidas.

DUK

1, Kam naudojamas trifazis relės apsaugos testeris?

Jis naudojamas apsauginių relių, mikroprocesorių apsaugos įtaisų, išjungimo grandinių, pakartotinio uždarymo įtaisų ir apsauginių skydų antriniam įpurškimo bandymui.

2、Kiek įtampos ir srovės išėjimų suteikia VS-JB900?

Jis suteikia standartinę 4 fazių įtampą ir 3 fazių srovę.

3, Kokia yra maksimali kintamosios srovės srovė?

Kiekviena fazė gali išvesti nuo 0 iki 40 A RMS. Kai lygiagrečiai prijungti trys srovės kanalai, trumpalaikiams bandymams išvestis gali siekti nuo 0 iki 120 A RMS.

4 、 Koks yra kintamosios srovės įtampos išėjimo diapazonas?

Fazinės įtampos išvesties diapazonas yra nuo 0 iki 120 V RMS, o linijos įtampos diapazonas yra nuo 0 iki 240 V RMS.

5 、 Ar testeris gali išmatuoti relės veikimo laiką?

Taip. Laiko matavimo diapazonas yra nuo 0,1 ms iki 9999 s, 0,1 ms tikslumu.

6, Ar trifazis relės apsaugos testeris palaiko nuolatinės srovės išvestį?

Taip. Jis palaiko nuolatinės srovės išvestį, nuolatinės srovės įtampos išvestį ir nepriklausomą nuolatinės srovės pagalbinės galios išvestį, skirtą relės ir antrinės grandinės bandymams.

7 、 Kokių tipų reles galima išbandyti?

Testeris gali būti naudojamas viršsrovių, įžeminimo, įtampos, dažnio, diferencialo, atstumo, krypties, pakartotinio uždarymo ir kitiems apsaugos įrenginiams.

8. Kokie standartai taikomi?

Šio tipo relinės apsaugos testerių standartiniai standartai apima GB/T 7261-2008 ir DL/T 624-2010. Vartotojai taip pat turėtų laikytis vietinės relės apsaugos bandymo procedūrų.
