Transformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas
  • Transformatoriaus poliarizacijos indeksasTransformatoriaus poliarizacijos indeksas

Transformatoriaus poliarizacijos indeksas

„Weshine®“ išrado transformatoriaus poliarizacijos indeksą, turintį CE sertifikatą, aukštą kokybę ir tikslumą, sugalvotą ir pagamintą pagal nacionalinius standartus, galimas pilnas elektrinio bandymo sprendimas. Norėdami gauti daugiau informacijos apie Weshine transformatoriaus poliarizacijos indeksą, susisiekite su mumis!

Siųsti užklausą    PDF parsisiųsti

Prekės aprašymas





WeshineTransformatoriaus poliarizacijos indeksassu skaitmeniniu ir analoginiu lankiniu ekranu, skirtas aukštos įtampos izoliacijos varžos bandymams, atliekant kabelių, besisukančių įrenginių, transformatorių, skirstomųjų įrenginių ir pramoninių įrenginių techninę priežiūrą ir aptarnavimą.

DC izoliacijos bandymai atliekami esant 250 V, 500 V, 1000 V, 2500 V, 5000 V. Izoliacijos varžos matavimo diapazonas yra nuo 100 k Ω iki 1000 G Ω. Pateikiamas automatinis iškrovimas bandomoms talpinėms grandinėms ir rodoma nykstanti įtampa.

Apsauginis gnybtas gali būti naudojamas siekiant sumažinti paviršiaus nuotėkio poveikį, taigi ir klaidingus matavimus atliekant izoliacijos varžos bandymus.

Naudojant talpinius bandomuosius objektus, prietaisas automatiškai išsikraus per vidinį rezistorių ir rodys įtampą gnybtuose nuo 30 V iki 600 V, o aukštesnes įtampas nurodo „Hi“. Ši funkcija parodys mažėjančią įtampą po reaktyviųjų apkrovų bandymo. Kai dingsta įtampos indikatorius, vartotojas gali saugiai atjungti bandymo laidus.

WeshineTransformatoriaus poliarizacijos indeksasmaitina aštuoni 1,5 V IEC LR6 (AA) elementai. Dizaino saugos funkcijos apima aukštos įtampos įspėjimo indikatorių, išorinį įtampos ekraną po IR bandymo, automatinį reaktyviųjų apkrovų išleidimą ir bandymo laidus



TAIKYMAS


Elektros izoliacinės medžiagos laikui bėgant blogėja, todėl atsiranda gedimų ir brangių remonto sąskaitų. Izoliacijos varžos tikrintuvai taiko reguliuojamą nuolatinės srovės įtampą per izoliaciją ir matuoja srovės srautą per ją pagal Ohmo dėsnį, kad apskaičiuotų izoliacijos varžą. Srovė teka, nes jokia izoliacinė medžiaga nėra tobula.

IR testeriai naudojami:

â

  Įrangos montavimas

  Eilinė priežiūra

  Problemų sprendimai



Izoliacijos bandymas naudojant aukštos įtampos nuolatinę srovę paveikia izoliacijos poliarizaciją taip, kad nuoseklus bandymas visiškai neišsikrovus bandomajam įrenginiui duos skirtingus rezultatus.

Reikėtų pasirūpinti, kad visada būtų naudojamas tas pats procesas ir technika, jungiantis prie izoliatoriaus ir bandant jį, kad būtų galima keisti rezultatus. Svarbu registruoti izoliacijos temperatūrą ir IR reikšmes


SAVYBĖS IR PRIVALUMAI


  Kompaktiškas, tvirtas izoliacijos varžos testeris

  Lengvas valdymas ir įtampos diapazono pasirinkimas

  AC ir DC voltmetras (30 V - 600 V)

  Naudotojo nustatomas IR testo laikmatis (numatytasis 1 min.), (maks. 19 m 50 s)

  Minkštas dėklas instrumentams ir laidams

  Greita pradžia ir visas vartotojo vadovas

  Užrakinami HV izoliuoti kištukai papildomam saugumui

  Sklendės skersai apsaugo nuo atsitiktinio purvo ir kitų objektų patekimo


SPECIFIKACIJOS


Izoliacijos diapazonas

0,1 MΩ iki 2 TΩ

Vardinės bandymo įtampos

250 V, 500 V, 1000 V, 2500 V, 5000 V

Gnybtų įtampos tikslumas



bandymo įtampa



â¥1000 V 0... 5% vardinio

bandymo įtampa

Izoliacijos tikslumas

±5 % ±3 skaitmenys

Trumpojo jungimo srovė

5 mA ±0,5 mA

Voltmetro tikslumas

±2%rdg±3dgt

Maitinimas

8 x LR6/AA baterijos

Darbinės temperatūros diapazonas ir drėgmė



-20°C iki 45°C

Drėgmė

80% RH

Laikymo temperatūros diapazonas ir drėgmė



-20 °C iki 60 °C

Saugumo apsauga

Izoliacija Cat III 600 V

Pastaba

Aptarnavimo klaida su nurodytomis aplinkos ribomis yra dviguba vidinė klaida

EMC

Atitinka IEC 61326-1:2013

Matmenys

177 mm x 226 mm x 100 mm

Svoris

1,9 kg (su akumuliatoriumi)


VS-3121


VS-3121Transformatoriaus poliarizacijos indeksasbuvo sukurtas elektros ir pramonės bandymams, kai darbo įtampa viršija 1000 V ir reikalaujama aukštesnės izoliacijos bandymo įtampos.

Skirtingai nuo VS-3121A, VS-3121 siūlo fiksuoto diapazono įtampą 50 V, 100 V, 250 V, 500 V, 1000 V ir 2500 V.



Reikalinga įranga, kurios darbinė įtampa viršija 1 kVTransformatoriaus poliarizacijos indeksass esant aukštesnei nei 1 kV įtampai. Aukštos įtampos bandymų esmė – mūsų 5/10/15 kV įrenginiai užtikrina aukščiausio lygio kokybės bandymus kartu su aukščiausia sauga, patogumu ir nešiojamumu.

Visiškam didelio kapitalo izoliacijos bandymui

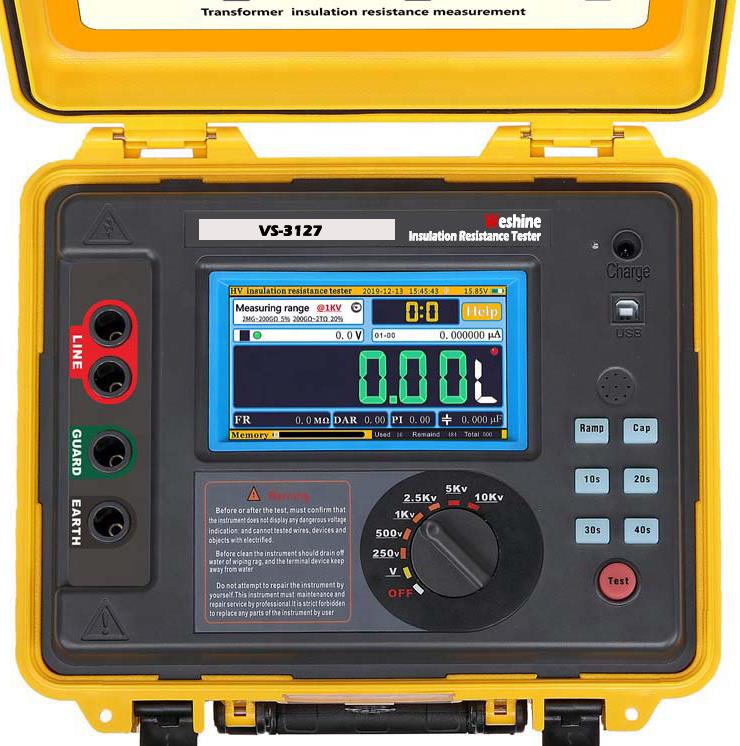

VS-3127

VS-3127Transformatoriaus poliarizacijos indeksassuteikia galimybę atlikti tikslius izoliacijos varžos matavimus iki 15 kV bandomosios įtampos su maksimalia 30 TΩ varža. Atsparumo matavimo tikslumas yra ± 5 % nuo 1 MΩ iki 3 TΩ!

Komunalinių paslaugų ir paslaugų įmonėms VS-3127 yra universalus testeris, pasižymintis lankstumu ir galimybe patikrinti ateityje. Weshine VS-3127 sukurtas dirbti visur, kur dirbate.

Maksimali išėjimo vardinė įtampa pasiekia 7 pavaras (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Maksimali trumpojo jungimo srovė 7mA

Izoliacijos varžos bandymas (IR), poliarizacijos indekso testas (PI), dielektrinės sugerties koeficiento testas (DAR). Ramp test režimas (RAMP), filtruoto pasipriešinimo bandymo režimas (FR). *Talpos testas (Cap.).

Įtampos monitoriaus funkcija, automatiškai stebinti išmatuojamą įtampą




KODĖL BANDYTI 15 KV?



Nuo 5 kV iki 15 kV bandomoji srovė padvigubės – tai gali užkirsti kelią neigiamai bandymo srovei esant dideliam triukšmui.

15 kV nurodyta 35 000 V–69 000 V turtui, remiantis NETA ATS 2007.

Varikliai, kurių įtampa viršija 34 500 V, turėtų būti bandomi esant 15 kV, remiantis NETA ATS 2007.


SPECIFIKACIJOS


Izoliacijos diapazonas

Nuo 0,1 MΩ iki 30 TΩ

Vardinės bandymo įtampos

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Gnybtų įtampos tikslumas



ï¼5%ï½10%ï¼±10V

Izoliacijos tikslumas

Nuo 1 MΩ iki 3 TΩ, ±5 % ±3 skaitmenys



ï¼3 TΩ, ±20 % ±3 skaitmenys

Trumpojo jungimo srovė

¥7 mA ±0,5 mA

Ramp testo režimas

±2%rdg±3dgt

Maitinimas

Padidinkite iš anksto nustatytą įtampą, išbandydami 10 % iš anksto nustatytos įtampos laipsniško dydžio

Darbinės temperatūros diapazonas ir drėgmė



-20°C iki 50°C

Drėgmė

80% RH

Laikymo temperatūros diapazonas ir drėgmė



-25 °C iki 65 °C

Įtampos bandymas

AC/DC: 0Vï½1000V,

Tikslumas: ±5%rdg±3V

Talpos testas

10nFï½25uF,

Tikslumas: ±10%rdg±10nF

Dabartinis testas

0,01 nAï½7 mA,

Tikslumas: ±5%rdg±0,5nA

Saugumo apsauga

Izoliacija Cat III 600 V

Pastaba

Aptarnavimo klaida su nurodytomis aplinkos ribomis yra dviguba vidinė klaida

EMC

Atitinka IEC 61326-1:2013

Matmenys

280 mm x 260 mm x 160 mm

Svoris

4,9 kg (su akumuliatoriumi)




Pasirinkimai


„Weshine“ turi 8 metų patirtį dirbant su visu elektros įrangos asortimentu. Šiuo metu Weshine išrado įvairiųTransformatoriaus poliarizacijos indeksaskiekvienam žingsniui, kaip parodyta formoje:


UŽSAKYMO INFORMACIJA DĖLTransformatoriaus poliarizacijos indeksasS

Katė. Nr.

Maksimali bandomoji įtampa

Maksimalus bandymo diapazonas

IR/PI/DAR

RAMPA

FR

Cap.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Atsižvelgiant į tiekimo grandinės problemas: dėl esamų kainų ir pristatymo laiko kreipkitės į savo pageidaujamą įgaliotąjį Weshine platintoją.
