Megohm matuoklio testas

Prekės aprašymas

WeshineMegohm matuoklio testassu skaitmeniniu ir analoginiu lankiniu ekranu, skirtas aukštos įtampos izoliacijos varžos bandymams, atliekant kabelių, besisukančių įrenginių, transformatorių, skirstomųjų įrenginių ir pramoninių įrenginių techninę priežiūrą ir aptarnavimą.

DC izoliacijos bandymai atliekami esant 250 V, 500 V, 1000 V, 2500 V, 5000 V. Izoliacijos varžos matavimo diapazonas yra nuo 100 k Î© iki 1000 G Î©. Pateikiamas automatinis iškrovimas bandomoms talpinėms grandinėms ir rodoma nykstanti įtampa.

Apsauginis gnybtas gali būti naudojamas siekiant sumažinti paviršiaus nuotėkio poveikį, taigi ir klaidingus matavimus atliekant izoliacijos varžos bandymus.

Naudojant talpinius bandomuosius objektus, prietaisas automatiškai išsikraus per vidinį rezistorių ir rodys įtampą gnybtuose nuo 30 V iki 600 V, o aukštesnes įtampas nurodo „Hi“. Ši funkcija parodys mažėjančią įtampą po reaktyviųjų apkrovų bandymo. Kai dingsta įtampos indikatorius, vartotojas gali saugiai atjungti bandymo laidus.

WeshineMegohm matuoklio testasmaitina aštuoni 1,5 V IEC LR6 (AA) elementai. Dizaino saugos funkcijos apima aukštos įtampos įspėjimo indikatorių, išorinį įtampos ekraną po IR bandymo, automatinį reaktyviųjų apkrovų išleidimą ir bandymo laidus

TAIKYMAS

Elektros izoliacinės medžiagos laikui bėgant blogėja, todėl atsiranda gedimų ir brangių remonto sąskaitų. Izoliacijos varžos tikrintuvai taiko reguliuojamą nuolatinės srovės įtampą per izoliaciją ir matuoja srovės srautą per ją pagal Ohmo dėsnį, kad apskaičiuotų izoliacijos varžą. Srovė teka, nes jokia izoliacinė medžiaga nėra tobula.

IR testeriai naudojami:

â

■ Įrangos montavimas

■ Eilinė priežiūra

■ Problemų sprendimai

Izoliacijos bandymas naudojant aukštos įtampos nuolatinę srovę paveikia izoliacijos poliarizaciją taip, kad nuoseklus bandymas visiškai neišsikrovus bandomajam įrenginiui duos skirtingus rezultatus.

Reikėtų pasirūpinti, kad visada būtų naudojamas tas pats procesas ir technika, jungiantis prie izoliatoriaus ir bandant jį, kad būtų galima keisti rezultatus. Svarbu registruoti izoliacijos temperatūrą ir IR reikšmes

SAVYBĖS IR PRIVALUMAI

■ Kompaktiškas, tvirtas izoliacijos varžos testeris

■ Lengvas valdymas ir įtampos diapazono pasirinkimas

■ AC ir DC voltmetras (30 V - 600 V)

■ Naudotojo nustatomas IR testo laikmatis (numatytasis 1 min.), (maks. 19 m 50 s)

■ Minkštas dėklas instrumentams ir laidams

■ Greita pradžia ir visas vartotojo vadovas

■ Užrakinami HV izoliuoti kištukai papildomam saugumui

■ Sklendės skersai apsaugo nuo atsitiktinio purvo ir kitų objektų patekimo

SPECIFIKACIJOS

Izoliacijos diapazonas	0,1 MÎ© iki 2 TÎ©
Vardinės bandymo įtampos	250 V, 500 V, 1000 V, 2500 V, 5000 V
Gnybtų įtampos tikslumas
	bandymo įtampa
	â¥1000 V 0... 5% vardinio bandymo įtampa
Izoliacijos tikslumas	±5 % ±3 skaitmenys
Trumpojo jungimo srovė	5 mA ±0,5 mA
Voltmetro tikslumas	±2%rdg±3dgt
Maitinimas	8 x LR6/AA baterijos
Darbinės temperatūros diapazonas ir drėgmė
	-20°C iki 45°C
Drėgmė	80% RH
Laikymo temperatūros diapazonas ir drėgmė
	-20 °C iki 60 °C
Saugumo apsauga	Izoliacija Cat III 600 V
Pastaba	Aptarnavimo klaida su nurodytomis aplinkos ribomis yra dviguba vidinė klaida
EMC	Atitinka IEC 61326-1:2013
Matmenys	177 mm x 226 mm x 100 mm
Svoris	1,9 kg (su akumuliatoriumi)

VS-3121

VS-3121Megohm matuoklio testasbuvo sukurtas elektros ir pramonės bandymams, kai darbo įtampa viršija 1000 V ir reikalaujama aukštesnės izoliacijos bandymo įtampos.

Skirtingai nuo VS-3121A, VS-3121 siūlo fiksuoto diapazono įtampą 50 V, 100 V, 250 V, 500 V, 1000 V ir 2500 V.

Reikalinga įranga, kurios darbinė įtampa viršija 1 kVMegohm matuoklio testass esant aukštesnei nei 1 kV įtampai. Aukštos įtampos bandymų esmė – mūsų 5/10/15 kV įrenginiai užtikrina aukščiausio lygio kokybės bandymus kartu su aukščiausia sauga, patogumu ir nešiojamumu.

Visiškam didelio kapitalo izoliacijos bandymui

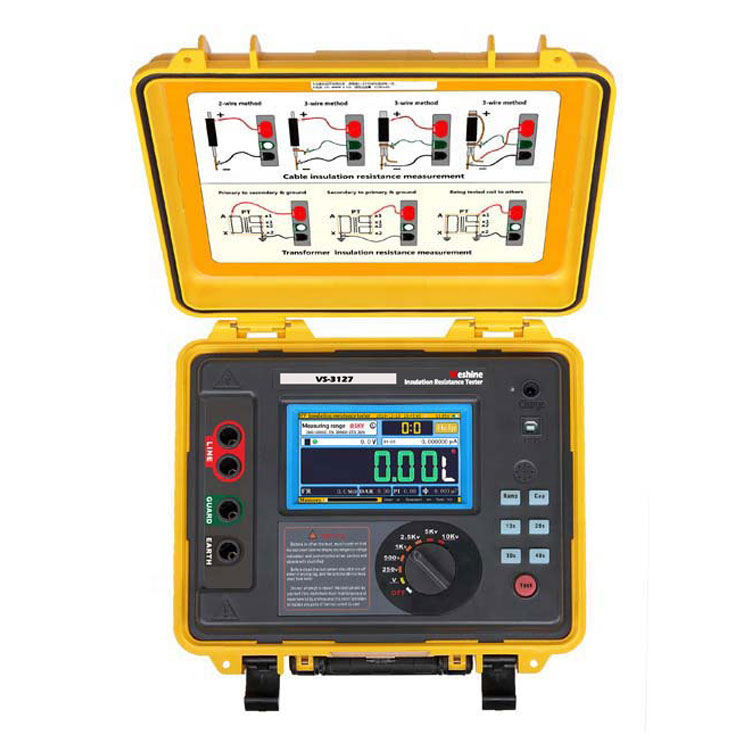

VS-3127

VS-3127Megohm matuoklio testassuteikia galimybę atlikti tikslius izoliacijos varžos matavimus iki 15 kV bandomosios įtampos su maksimalia 30 TÎ© varža. Atsparumo matavimo tikslumas yra ± 5 % nuo 1 MÎ© iki 3 TÎ©!

Komunalinių paslaugų ir paslaugų įmonėms VS-3127 yra universalus testeris, pasižymintis lankstumu ir galimybe patikrinti ateityje. Weshine VS-3127 sukurtas dirbti visur, kur dirbate.

Maksimali išėjimo vardinė įtampa pasiekia 7 pavaras (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Maksimali trumpojo jungimo srovė 7mA

Izoliacijos varžos bandymas (IR), poliarizacijos indekso testas (PI), dielektrinės sugerties koeficiento testas (DAR). Ramp test režimas (RAMP), filtruoto pasipriešinimo bandymo režimas (FR). *Talpos testas (Cap.).

Įtampos monitoriaus funkcija, automatiškai stebinti išmatuojamą įtampą

KODĖL BANDYTI 15 KV?

Nuo 5 kV iki 15 kV bandomoji srovė padvigubės – tai gali užkirsti kelią neigiamai bandymo srovei esant dideliam triukšmui.

15 kV nurodyta 35 000 V–69 000 V turtui, remiantis NETA ATS 2007.

Varikliai, kurių įtampa viršija 34 500 V, turėtų būti bandomi esant 15 kV, remiantis NETA ATS 2007.

SPECIFIKACIJOS

Izoliacijos diapazonas	Nuo 0,1 MÎ© iki 30 TÎ©
Vardinės bandymo įtampos	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Gnybtų įtampos tikslumas
	ï¼5%ï½10%ï¼¼±10V
Izoliacijos tikslumas	Nuo 1 MÎ© iki 3 TÎ©, ±5 % ±3 skaitmenys
	ï¼3 TÎ©, ±20 % ±3 skaitmenys
Trumpojo jungimo srovė	¥7 mA ±0,5 mA
Ramp testo režimas	±2%rdg±3dgt
Maitinimas	Padidinkite iš anksto nustatytą įtampą, išbandydami 10 % iš anksto nustatytos įtampos laipsniško dydžio
Darbinės temperatūros diapazonas ir drėgmė
	-20°C iki 50°C
Drėgmė	80% RH
Laikymo temperatūros diapazonas ir drėgmė
	-25 °C iki 65 °C
Įtampos bandymas	AC/DC: 0Vï½1000V, Tikslumas: ±5%rdg±3V
Talpos testas	10nFï½25uF, Tikslumas: ±10%rdg±10nF
Dabartinis testas	0,01 nAï½7 mA, Tikslumas: ±5%rdg±0,5nA
Saugumo apsauga	Izoliacija Cat III 600 V
Pastaba	Aptarnavimo klaida su nurodytomis aplinkos ribomis yra dviguba vidinė klaida
EMC	Atitinka IEC 61326-1:2013
Matmenys	280 mm x 260 mm x 160 mm
Svoris	4,9 kg (su akumuliatoriumi)

Pasirinkimai

„Weshine“ turi 8 metų patirtį dirbant su visu elektros įrangos asortimentu. Šiuo metu Weshine išrado įvairiųMegohm matuoklio testaskiekvienam žingsniui, kaip parodyta formoje:

UŽSAKYMO INFORMACIJA DĖLMegohm matuoklio testasS
Katė. Nr.	Maksimali bandomoji įtampa	Maksimalus bandymo diapazonas	IR/PI/DAR	RAMPA	FR	Cap.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Atsižvelgiant į tiekimo grandinės problemas: dėl esamų kainų ir pristatymo laiko kreipkitės į savo pageidaujamą įgaliotąjį Weshine platintoją.

Kokybės sertifikatai

Visada tikime, kad visa mūsų įmonės sėkmė yra tiesiogiai susijusi su mūsų teikiamų produktų kokybe.Megohm matuoklio testasatitinka aukščiausius kokybės reikalavimus, nurodytus ISO9001, ISO14000:14001 gairėse ir mūsų griežtą kokybės kontrolės sistemą.
