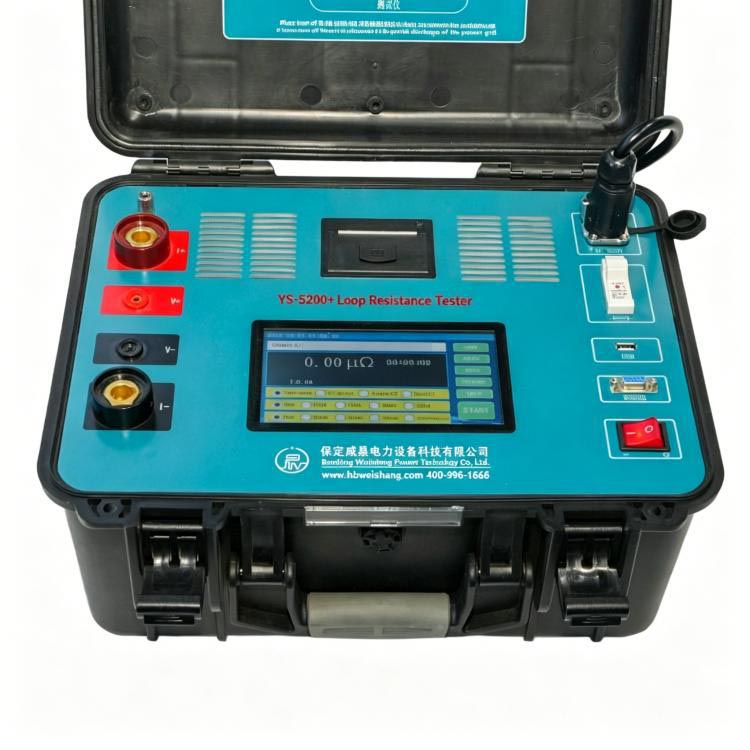

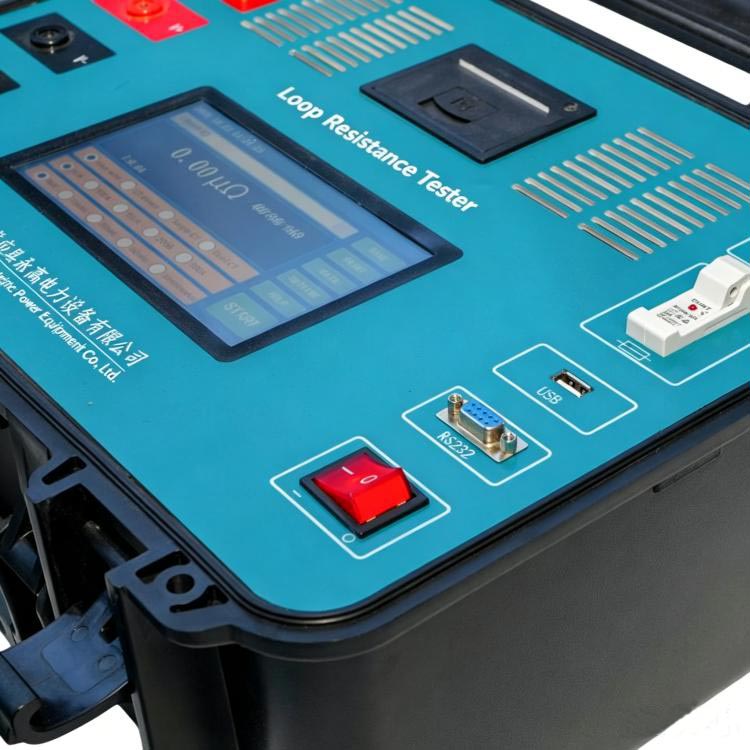

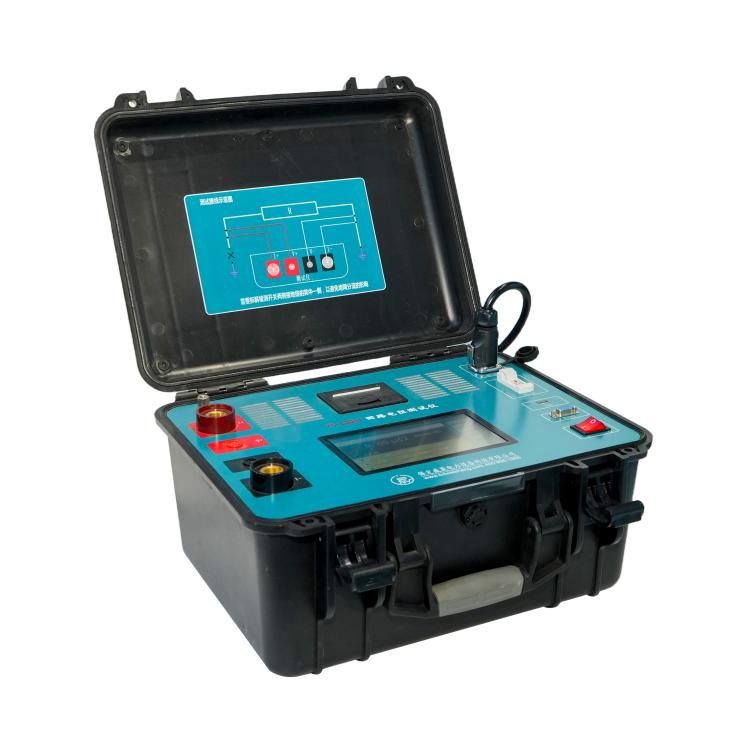

Stalinio kompiuterio 300A išmanusis grandinės varžos testeris

Patvarus darbalaukio 300A intelektualiosios grandinės varžos testeris, kurį siūlo profesionalus gamintojas ir tiekėjas Kinijoje Weshine, pateikia tikslius grandinės pertraukiklių, skyriklių, įžeminimo jungiklių ir šynų jungčių mikroomų rodmenis, net kai srovė teka per vieną kilpą ar kelias lygiagrečias šakas.

Sukūrėme šį įrenginį laikydamiesi DL/T845.4-2019 ir IEC keturių laidų testavimo standartų, visiškai atitinkančių pramonės reikalavimus dėl didelės srovės varžos aptikimo.

Įrenginio viduje yra didelės galios nuolatinės srovės šaltinis, suporuotas su kelių kanalų srovės jutimo aparatūra. Ši struktūra išlaiko pastovią išėjimo srovę, o įtampos atranka tiksli, net dirbant kartu su sudėtingais lygiagrečiais įžeminimo tinklais, o tai yra pagrindinė priežastis, kodėl inžinierių rangovai pateikia pakartotinius masinius šio modelio užsakymus.

Pagrindiniai matavimo principai

„Desktop 300A Intelligent Circuit Resistance Tester“ remiasi dviem pagrindiniais funkciniais moduliais:

1.Reguliuojama didelė nuolatinė srovė: 50A–300A

2. Belaidis nuolatinės srovės gnybtų jutiklis: 0~±600A srovės fiksavimas

Jis apskaičiuoja tikrąją kontaktinę varžą pagal Ohmo dėsnį: R = V / I₀

V = kontaktiniuose taškuose aptiktas įtampos kritimas

I₀ = tikroji srovė, einanti per patikrintą šaką

Išmanieji testavimo režimai (pagrindinės naujovės)

„weshine Electric“ integruoja keturis pažangius testavimo režimus, kad palaikytų skirtingas lauko sąlygas:

1. Tradicinis grandinės pasipriešinimo režimas

Vartotojai turi atjungti vieną įžeminimo tinklo pusę, kad apeitų šunto srovės trukdžius. Testeris maitina iki 300A nuolatinę srovę ir nuskaito įtampos kritimo duomenis. Šiuo režimu pasiekiamas didžiausias tikslumas ir jis puikiai tinka planuojamose priežiūros vietose.

2. Užfiksuokite tiesioginio matavimo režimą

Nereikia išardyti įžeminimo jungčių. Belaidis gnybtas seka realiu laiku šakos srovę I₀, tada įrenginys automatiškai apskaičiuoja varžą, kai R=V/I₀. Svarbiausi ypatumai: Jokių išmontavimo darbų, greitesni lauko bandymai, saugesnė gyvos zonos priežiūra.

3. Vienpusis šunto režimas

Tinka lygiagrečiam įžeminimui, pavyzdžiui, spintelių įžeminimui ir paskirstytiesiems įžeminimo tinklams. Gnybtas matuoja šunto šakos srovę I2, o prieš apskaičiuodamas varžą prietaisas nustato efektyvią bandomąją srovę, kai I₀=I1−I₂. Jis ištaiso tikslumo klaidas, kurias sukelia dalinės lygiagrečios srovės.

4. Dvipusis šunto režimas

Skirta dideliems įžeminimo tinklams su dvikryptėmis srovėmis pastotėse. Du spaustukai renka I21 ir I22 šakų sroves, sistema apskaičiuoja I₀=I₁−I21−I22, kad gautų tikrus daugiašakių tinklų varžos duomenis.

Saugos ir gnybtų sistemos projektavimas

Suderinti belaidžiai spaustukai gali automatiškai nustatyti nuolatinės srovės kryptį.

Pagrindinių spaustukų specifikacijos:

1、DC bandymo diapazonas: nuo 0 iki ± 600 A

2. Turi būti suderinta su teisinga srovės kryptimi, kad duomenys būtų tikslūs

3 、 Integruota kalibravimo funkcija matavimo nuokrypiui kompensuoti

Darbo saugos priminimai:

1. Nenaudokite spaustuko už matavimo diapazono ribų, kad nesugadintumėte aparatūros

2. Įstatykite spaustukus vadovaudamiesi srovės krypties ženklais, kad stabilizuotumėte rodmenis

3. Reguliariai vykdykite kalibravimą, kad sumažintumėte duomenų klaidas

Žingsnis po žingsnio naudojimo vadovas

Šis darbalaukio testeris vadovaujasi standartinėmis lauko testavimo darbo eigomis, skirtomis didelės srovės scenarijams.

1 veiksmas: sistemos paruošimas

Įsitikinkite, kad įranga yra visiškai išjungta, įžeminimo sąranka baigta ir spaustuko baterijos yra visiškai įkrautos. Masinių pirkimų klientai kartu su siuntimu gali gauti visus operacijų vadovus.

2 veiksmas: laidų konfigūracija

I+ ir I- prijungiami prie dviejų bandymo grandinės galų; V+ ir V- prijungiami prie vidinių įtampos mėginių ėmimo taškų. Visada įdėkite įtampos zondus į srovės kilpą, kad išvengtumėte laidų varžos trukdžių.

3 veiksmas: režimo pasirinkimas

Pasirinkite vieną bandymo režimą: tradicinį išmontavimo režimą, tiesioginį spaustuko režimą, vieno šunto režimą arba dvigubą šunto režimą. Tada nustatykite išėjimo srovę (50A–300A) ir bandymo trukmę (Greitas / 10s / 30s / 60s / Nepertraukiamas).

4 žingsnis: matavimo procesas

Mašina automatiškai padidina srovę, stabilumo valdymą, srovės fiksavimą realiuoju laiku, įtampos atranką, varžos apskaičiavimą ir temperatūros kompensavimą automatiškai, be rankinio reguliavimo.

5 veiksmas: rezultatų rodymas

Ekrane rodoma bendra srovė I₁, atšakos gnybtų srovės (I₂ / I21 / I22), varžos vertė mikroomais, bandymo laikas ir stabilumo būsena.

6 veiksmas: duomenų tvarkymas

Operatoriai gali išsaugoti bandymų žurnalus vietinėje atmintyje, eksportuoti įrašus per FAT32 USB diskus, spausdinti ataskaitas naudodami pasirenkamus spausdinimo modulius ir bet kada peržiūrėti istorinius bandymų duomenis.

Taikymo scenarijai

Šis Desktop 300A išmanusis grandinės varžos testeris atlieka varžos aptikimo užduotis sudėtingo įžeminimo ir stiprių elektromagnetinių trukdžių sąlygomis, kurias plačiai naudoja šių sektorių pirkėjai:

1、Didelės pastotės

2, elektros energijos gamybos įrenginiai

3 、 Pramoninės skirstomųjų įrenginių sistemos

4, aukštos įtampos perdavimo įrenginiai

5, įžeminimo tinklų tinklai

Sistema patikimai veikia pagal:

1 、 Stiprūs elektromagnetiniai trukdžiai

2. Lygiagretus srovės paskirstymas

3、、Ribota atjungimo prieiga

4 、 Nuolatinės priežiūros operacijos

Įprasti testavimo būdai

1、 Aukštos įtampos grandinės pertraukiklių kontaktinio atsparumo bandymas

2、Pastotės įžeminimo tinklų gedimų patikrinimas

3. Šynų jungiamųjų jungčių varžos aptikimas

4. Įprastinė GIS/AIS skirstomųjų spintų priežiūra

5, gamyklos elektrinės elektros įrangos kokybės patikra

6. Perdavimo tinklų žemės sistemos analizė

7. Pramoninių elektros energijos paskirstymo sistemų trikčių šalinimas

Weshine privalumai

Sukūrėme Desktop 300A išmanųjį grandinės varžos testerį su kelių režimų matavimo architektūra, kad išspręstume sudėtingas lygiagrečios srovės ir sudėtingas įžeminimo problemas šiuolaikinėse maitinimo sistemose. Belaidžio gnybto neišardymo bandymas sumažina priežiūros prastovos laiką ir labai pagerina svetainės saugą, todėl daugelis elektros paslaugų tiekėjų su mumis pasirašo ilgalaikes tiekimo sutartis.

Daugiakanaliai realaus laiko srovės skaičiavimo algoritmai užtikrina tikslias varžos vertes net lygiagrečiojo įžeminimo aplinkoje. Didelė 300 A srovė greitai suardo oksidų sluoksnius ant pasenusių kontaktinių paviršių ir užtikrina patikimesnius nusidėvėjusių laidžių jungčių bandymo rezultatus. Integruotas išmanusis terminis valdymas išlaiko įrenginį stabilų esant ilgoms didelės srovės darbo apkrovoms.

Patogaus pramoninio dizaino pranašumai pirkėjams:

1、 Kelių režimų protingas veikimas

2, vizualizuotas dabartinių duomenų ekranas realiuoju laiku

3、 Visas automatinių saugos funkcijų rinkinys

4. Struktūrinis duomenų saugojimas ir eksportas

Nedelsdami susisiekite su mūsų pardavimų komanda, kad gautumėte pritaikytas kainas ir pilnus techninių parametrų failus jūsų projekto pirkimui.
