Ar jūsų viršįtampio ribotuvas sugenda dėl vidinės drėgmės ar paviršiaus taršos?

Laipsniškas nuotėkio srovės didėjimas ne visada reiškia aviršįtampio ribotuvupasiekė savo tarnavimo laiko pabaigą. Daugeliu atvejų tas pats nenormalus rodmuo gali atsirasti dėl dviejų visiškai skirtingų priežasčių: vidinės drėgmės patekimo arba paviršiaus užteršimo. Nors abi sąlygos turi įtakos elektros našumui, joms reikia skirtingų priežiūros strategijų. Neteisingai nustačius pagrindinę priežastį, gali būti nereikalingas įrangos pakeitimas arba, dar blogiau, gali likti eksploatuojamas sugedęs iškroviklis.

Apžiūrų vietoje dažnai matau, kad techninės priežiūros komandos, siekdamos įvertinti iškroviklio būklę, pasikliauja vienu nuotėkio srovės matavimu. Toks požiūris retai pasakoja visą istoriją. Aplinkos sąlygos, tarša, drėgmė ir net iškroviklio korpuso švara gali turėti įtakos matavimui. Be papildomų bandymų sunku nustatyti, ar problema yra iškroviklio viduje, ar tik jo paviršiuje.

Šiame vadove paaiškinama, kaip atskirti vidinę drėgmę nuo paviršiaus užterštumo, kurie diagnostikos metodai suteikia patikimiausius rezultatus ir kodėl norint tiksliai atlikti viršįtampio ribotuvų techninę priežiūrą būtina atlikti sistemingą testavimo procedūrą.

Supratimas apie du dažniausiai pasitaikančius gedimų režimus

Vidinis drėgmės patekimas

Vidinė drėgmė yra vienas rimčiausių gedimų režimų, turinčių įtakos ZnO viršįtampių ribotuvai. Drėgmė dažniausiai patenka per pažeistus sandariklius, įtrūkusius korpusus, pasenusias tarpines ar gamybos defektus, dėl kurių vandens garai laikui bėgant prasiskverbia pro ribotuvą.

Kai drėgmė pasiekia metalo oksido varistoriaus (MOV) blokus, elektrinės charakteristikos pradeda keistis. Palaipsniui didėja nuotėkio srovė, mažėja izoliacijos varža, blogėja terminis stabilumas. Jei problema išlieka nepastebėta, žaibo ar perjungimo viršįtampio metu iškroviklis ilgainiui gali sugesti arba patirti katastrofišką gedimą.

Skirtingai nuo paviršiaus užteršimo, vidinės drėgmės negalima pašalinti reguliariai valant. Sugedimas atsiranda sandariame korpuse ir paprastai reikia taisyti arba pakeisti iškroviklį.

Tipiškos priežastys yra:

· Pažeisti sandarinimo žiedai

· Prastas sandarinimas gamybos metu

· Mechaninis poveikis transportavimo metu

· Senstančios polimerinės sandarikliai

· Ilgalaikis drėgnos aplinkos poveikis

· Vandens patekimas po apgadinimo būstui

Kadangi šie defektai atsiranda viduje, įprastinių vizualinių patikrinimų metu jie dažnai lieka nematomi.

Paviršiaus užterštumas

Paviršiaus užterštumas iškroviklį veikia visiškai kitaip.

Užuot pakeitusi vidinę izoliacijos sistemą, užteršimas sukuria laidų sluoksnį išoriniame korpuso paviršiuje. Dulkės, pramoninė tarša, druskų nuosėdos, cemento dalelės ir cheminių medžiagų likučiai sugeria drėgmę iš oro ir padidina paviršiaus laidumą.

Padidėjus drėgmei, nuotėkio srovė pradeda tekėti per užterštą korpusą, o ne per vidinę izoliaciją.

Sunkiais atvejais ši būklė gali sukelti:

· Paviršinio nuotėkio srovės poslinkis

· Sausos juostos lankas

· Paviršiaus stebėjimas

· Taršos pliūpsnis

· Laikinas perkaitimas

Laimei, tokio tipo problemos dažnai yra grįžtamos. Tinkamas valymas paprastai atkuria nuotėkio srovę iki normalaus lygio.

Komunalinėms įmonėms, veikiančioms pakrantės regionuose, kasybos įrenginiuose, cemento gamyklose ir chemijos pramonėje, paviršiaus užterštumas dažnai yra įprastinės priežiūros problema, o ne iškroviklio gedimo požymis.

Kodėl abu gedimai atrodo panašiai

Viena iš priežasčių, kodėl šie du gedimo režimai dažnai painiojami, yra ta, kad atliekant įprastinius bandymus jie sukelia panašius elektrinius simptomus.

Abi sąlygos gali sukelti:

· Padidėjusi bendra nuotėkio srovė

· Didesnė varžinė srovė

· Nenormali darbinė temperatūra

· Sumažėjęs izoliacijos efektyvumas

Jei pasikliauju tik vienu nuotėkio srovės matavimu, negaliu užtikrintai nustatyti, kuris gedimas yra.

Skirtumas tampa aiškesnis tik sujungus keletą diagnostikos metodų, įskaitant vizualinį patikrinimą, valymą, infraraudonųjų spindulių termografiją ir istorinių tendencijų analizę.

Kaip atskirti vidinę drėgmę nuo paviršiaus taršos

Norint atlikti tikslią diagnozę, reikia daugiau nei surinkti elektros duomenis. Aš laikausi struktūrizuotos testavimo sekos, kuri palaipsniui pašalina galimas priežastis, kol paaiškėja pagrindinė problema.

1 veiksmas: atlikite išsamų vizualinį patikrinimą

Kiekviena diagnozė prasideda nuo kruopštaus vizualinio patikrinimo.

Aš apžiūriu stabdiklį:

· Įtrūkęs polimerinis korpusas

· Skaldytas porcelianas

· Pažeistos galinės jungiamosios detalės

· Rankos pablogėjimas

· Alyvos arba vandens nuotėkis

· Sunkiai susikaupia dulkės

· Užteršimas druska

· Paukščių išmatos

· Pramonės tarša

Matomas sandariklio pažeidimas iš karto padidina mano įtarimą dėl vidinės drėgmės, o didelis išorinis užterštumas paprastai rodo, kad dėl nenormalių matavimų gali atsirasti paviršiaus nuotėkis.

Patikrinimo metu padarytos nuotraukos taip pat yra vertingi dokumentai būsimiems techninės priežiūros palyginimams.

2 veiksmas: palyginkite nuotėkio srovę su istoriniais įrašais

Istoriniai duomenys dažnai suteikia daugiau naudingos informacijos nei vienas bandymo rezultatas.

kasviršįtampio ribotuvugamyklinių bandymų metu sukuria savo elektrinį „pirštų atspaudą“. Tada įprastinės priežiūros matavimai gali būti lyginami su šia bazine linija, kad būtų galima nustatyti laipsniškus veikimo pokyčius.

Pavyzdžiui:

· Stabili nuotėkio srovė kelerius metus paprastai rodo sveiką vidinę izoliaciją.

· Lėtas, bet nuolatinis padidėjimas gali rodyti drėgmės patekimą arba senėjimą.

· Staigus padidėjimas didelės taršos laikotarpiais dažnai rodo, kad paviršius užterštas.

Tendencijų analizė padeda atskirti laikiną poveikį aplinkai nuo nuolatinio vidinio pablogėjimo.

3 veiksmas: prieš pakartotinį bandymą išvalykite stabdiklį

Tai vienas iš paprasčiausių, bet efektyviausių diagnostikos metodų.

Užregistravęs pradinę nuotėkio srovę, kruopščiai išvalau iškroviklio korpusą, taikydamas patvirtintas priežiūros procedūras. Kai paviršius išdžiūsta, pakartoju matavimą panašiomis aplinkos sąlygomis.

Dviejų matavimų palyginimas dažnai aiškiai parodo gedimo vietą.

Jei po valymo nuotėkio srovė gerokai sumažėja, greičiausiai dėl to buvo užterštas paviršius.

Jei rodmenys beveik nesikeičia, pradedu tirti vidinę drėgmę arba izoliacijos pablogėjimą.

Šis „prieš ir po“ palyginimas yra vienas stipriausių praktinės iškroviklių diagnostikos įrodymų.

4 veiksmas: naudokite infraraudonųjų spindulių termografiją

Infraraudonųjų spindulių termografija yra dar vienas vertingas diagnostikos įrankis.

Vystantis vidiniam gedimui, pažeisti MOV blokai dažnai sukuria vietinį šildymą, nes iškroviklio viduje padidėja nuotėkio srovė.

Naudodamas terminio vaizdo kamerą, lyginu temperatūros pasiskirstymą su netoliese esančiais iškrovikliais, veikiančiais panašiomis sąlygomis.

Vietiniai karštieji taškai gali rodyti:

· Vidinė drėgmė

· Senstantys MOV blokai

· Per didelė varžinė srovė

· Vidiniai defektai

Priešingai, paviršiaus užterštumas paprastai sukelia vienodesnius temperatūros modelius, nebent jau susiformavo stiprus sausos juostos lankas.

Terminis patikrinimas taip pat suteikia pranašumą, nes galima aptikti neįprastas veikimo sąlygas neatjungiant iškroviklio nuo eksploatacijos.

5 veiksmas: taikykite išplėstinius elektros diagnostikos testus

Kai įprastinis patikrinimas neduoda galutinio atsakymo, pereinu prie pažangesnių diagnostikos metodų.

Įprasti metodai apima:

· Dalinio iškrovimo (PD) bandymas, skirtas aptikti izoliacijos defektus iškroviklio viduje.

· U1mA etaloninės įtampos matavimas, skirtas įvertinti MOV blokų elektrines charakteristikas.

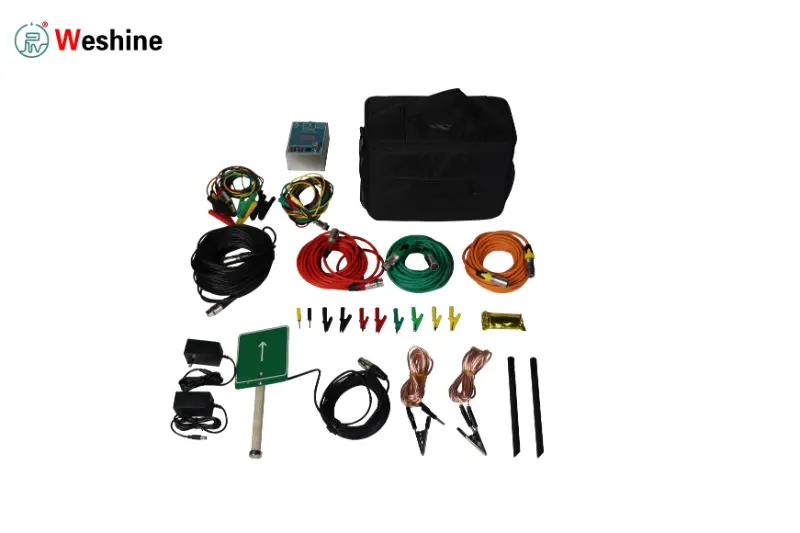

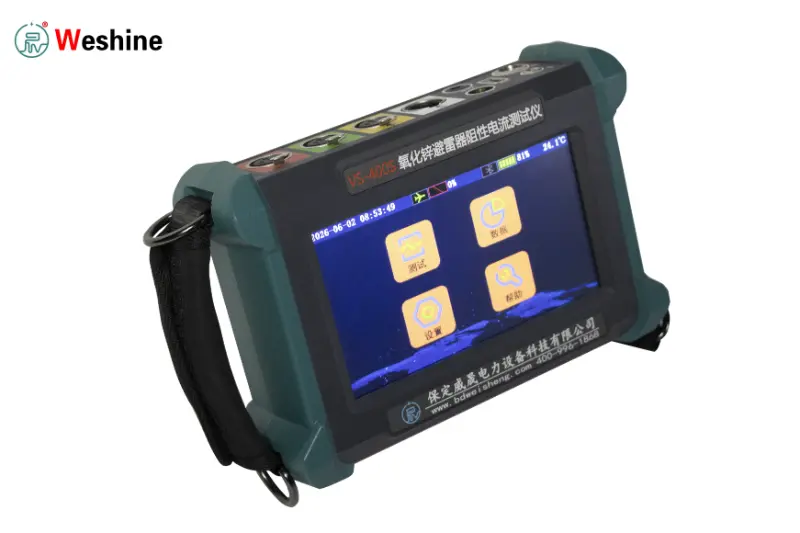

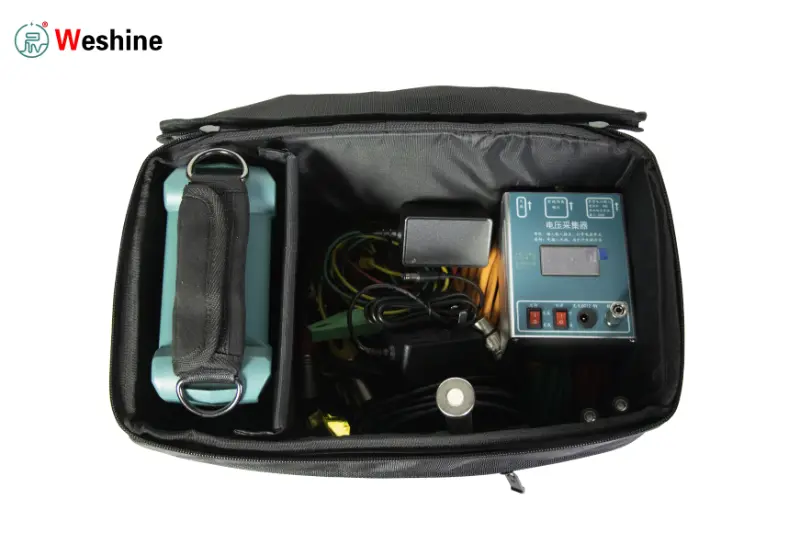

· Harmoninė nuotėkio srovės analizė, siekiant tiksliau atskirti talpinius ir varžinius komponentus.

· Izoliacijos atsparumo bandymas, kai taikoma, siekiant pagrįsti bendrą diagnozę.

Kiekvienas metodas suteikia papildomos informacijos apie iškroviklio vidinę būklę, todėl techninės priežiūros inžinieriai gali daug patikimiau atskirti laikiną aplinkos poveikį ir nuolatinį izoliacijos pablogėjimą.

Kaip gamintojai sumažina drėgmės ir taršos gedimus

Šiuolaikinis viršįtampių ribotuvų dizainas per pastaruosius du dešimtmečius gerokai pažengė į priekį. Gamintojai dabar daug dėmesio skiria gedimų prevencijai prieš išleidžiant įrangą iš gamyklos, o ne pasikliauja tik technine priežiūra vietoje.

Patobulintos sandarinimo sistemos

Sandarinimo sistema yra pirmoji kliūtis nuo drėgmės patekimo.

Gerai suprojektuotame ribotuve naudojami aukštos kokybės sandarinimo žiedai, korozijai atsparios metalinės detalės ir kruopščiai kontroliuojami surinkimo procesai, kad į korpusą nepatektų vandens garai. Net ir nedidelis defektas aplink galinę jungiamąją detalę gali leisti drėgmei lėtai prasiskverbti per kelerius metus.

Atogrąžų ar pakrančių regionuose rekomenduoju rinktis iškroviklius, specialiai sukurtus didelės drėgmės aplinkai, o ne pasikliauti standartiniais gaminiais.

Silikono polimeras prieš porcelianinį korpusą

Korpuso medžiaga turi didelę įtaką ilgalaikiam veikimui užterštoje aplinkoje.

Silikoniniai polimeriniai korpusai tapo pageidaujamu daugelio komunalinių paslaugų pasirinkimu, nes jie siūlo:

· Puikus hidrofobinis veikimas

· Mažesni priežiūros reikalavimai

· Geresnis atsparumas užteršimui

· Sumažėjęs svoris

· Pagerintas atsparumas smūgiams

Dėl hidrofobinio paviršiaus susidaro vandens lašeliai, o ne ištisinė laidžioji plėvelė, padedanti sumažinti paviršiaus nuotėkio srovę lietaus ar rūko metu.

Porcelianiniai korpusai kai kuriuose įrenginiuose išlieka įprasti dėl jų mechaninio stiprumo ir ilgos eksploatavimo istorijos. Tačiau juos paprastai reikia dažniau valyti labai užterštoje arba pakrantės aplinkoje, nes teršalai lengviau prilimpa prie paviršiaus.

Geriausias pasirinkimas priklauso nuo aplinkos sąlygų, priežiūros strategijos ir projekto reikalavimų.

Creepage atstumo optimizavimas

Valgymo atstumas yra dar vienas svarbus dizaino veiksnys.

Padidinus atstumą išilgai korpuso paviršiaus, užterštomis sąlygomis nuotėkio srovei susidaryti sunkiau.

Gamintojai dažnai numato skirtingus šliaužimo atstumus:

· Šviesos tarša

· Vidutinė tarša

· Smarki pramoninė tarša

· Pakrančių aplinka

· Dykumos regionai

Pasirinkus iškroviklį su tinkamu valkšnumo atstumu, ilgalaikio veikimo metu žymiai sumažėja taršos pliūpsnio rizika.

Aplinkosaugos kvalifikacijos testavimas

Prieš pradedant komercinę gamybą, aukštos kokybės viršįtampių ribotuvai atliekami aplinkosaugos kvalifikaciniais bandymais, kurie imituoja tarnavimo metus atšiauriomis eksploatavimo sąlygomis.

Šie vertinimai gali apimti:

· Drėgmės ciklas

· Druskos rūko bandymas

· UV senėjimas

· Temperatūros keitimas

· Vandens prasiskverbimo testai

· Mechaninė vibracija

· Šiluminio stabilumo patikrinimas

Šie bandymai padeda patikrinti, ar sandarinimo sistema ir korpuso medžiagos išlaiko patikimą veikimą per visą numatomą gaminio tarnavimo laiką.

Lauko apžiūra ir prevencinė priežiūra

Net ir geriausiai suprojektuotą viršįtampio ribotuvą reikia reguliariai tikrinti.

Profilaktinės priežiūros programa yra daug veiksmingesnė nei laukimas, kol įvyks gedimas.

Sukurkite standartinę apžiūros tvarką

Per kiekvieną techninės priežiūros vizitą laikausi nuoseklios patikros sekos:

1. Patikrinkite įrangos identifikaciją.

2. Atlikite visą vizualinį patikrinimą.

3. Įrašykite aplinkos temperatūrą ir drėgmę.

4. Patikrinkite, ar korpusas nėra užterštas.

5. Išmatuokite nuotėkio srovę.

6. Jei reikia, išvalykite korpusą.

7. Pakartokite elektrinį matavimą.

8. Palyginkite rezultatus su ankstesnių patikrinimų įrašais.

Kaskart naudojant tą pačią procedūrą pagerinamas matavimo nuoseklumas ir supaprastinama ilgalaikė tendencijų analizė.

Pritaikykite techninę priežiūrą pagal vietos sąlygas

Aplinkos sąlygos turėtų nustatyti tikrinimo dažnumą.

Pavyzdžiui:

· Pakrančių pastotes gali tekti valyti kelis kartus per metus dėl druskos nuosėdų.

· Pramonės patalpose dažnai susiduriama su dideliu dulkių ar cheminių medžiagų užteršimu.

· Drėgnuose atogrąžų regionuose reikia atidžiau stebėti sandariklio būklę ir drėgmės patekimą.

· Dykumos įrenginiuose kaupiasi smulkus smėlis, kuris gali padidinti paviršiaus laidumą, kai jis derinamas su drėgme.

Užuot laikęsis fiksuoto techninės priežiūros intervalo, rekomenduoju patikslinimo grafikus koreguoti pagal vietines aplinkos sąlygas ir istorinius veikimo duomenis.

Išsaugokite visus techninės priežiūros įrašus

Geri techninės priežiūros įrašai yra tokie pat vertingi kaip tikslūs matavimai.

Kiekvienas patikrinimas turi dokumentuoti:

· Patikros data

· Oro sąlygos

· Aplinkos temperatūra

· Santykinė drėgmė

· Nuotėkio srovė

· Valymas atliktas

· Šiluminio vaizdo rezultatai

· Vizualiniai stebėjimai

· Taisomieji veiksmai

Istoriniai įrašai leidžia daug lengviau nustatyti laipsnišką gedimą ir palaikyti garantijas, jei įvyktų gedimas.

Dažnos diagnostikos klaidos

Daugelis neteisingų techninės priežiūros sprendimų atsiranda dėl neišsamios diagnozės, o ne dėl sugedusios bandymo įrangos.

Kai kurios dažniausiai daromos klaidos:

Sprendžiant pagal vieną nuotėkio srovės rodmenį

Nuotėkio srovė kinta priklausomai nuo drėgmės, užteršimo ir eksploatavimo sąlygų.

Vienintelis matavimas retai suteikia pakankamai įrodymų, patvirtinančių vidinį pablogėjimą

Valymo praleidimas prieš bandymą

Valymas yra viena iš paprasčiausių diagnostikos priemonių.

Nelyginant matavimų prieš ir po valymo, sunku nustatyti, ar nenormali srovė kyla iškroviklio viduje, ar tik jo paviršiuje.

Priklauso tik nuo vizualinio patikrinimo

Iškroviklis gali atrodyti visiškai normalus, o korpuso viduje susidaro didelė drėgmės žala.

Atliekant vizualinę apžiūrą visada turi būti atliekami elektriniai matavimai.

Istorinių tendencijų ignoravimas

Tendencijų analizė dažnai atskleidžia problemas, kurių atskiri matavimai negali padaryti.

Lėtas nuotėkio srovės padidėjimas per kelerius metus paprastai yra stipresnis pablogėjimo požymis nei vienas atskiras rodmuo.

Tinkamo iškroviklio pasirinkimas atšiaurioms aplinkoms

Įrangos pasirinkimas vaidina svarbų vaidmenį užtikrinant ilgalaikį patikimumą.

Įrenginiams, kuriuos veikia didelė tarša, didelė drėgmė arba pakrantės sąlygos, rekomenduoju įvertinti daugiau nei pagrindinius elektros rodiklius.

Svarbūs svarstymai apima:

· Korpuso medžiaga

· Atstumas nuo šliaužimo

· Sandarinimo technologija

· Taršos klasė

· Aplinkosaugos kvalifikacijos tikrinimas

· Gamintojo kokybės kontrolė

· Techninės pagalbos prieinamumas

Gamintojai, siūlantys pritaikytus dizainus konkrečioms aplinkos sąlygoms, dažnai užtikrina geresnį ilgalaikį veikimą nei standartiniai produktai, naudojami ne pagal paskirtį.

Glaudus bendradarbiavimas tarp gamintojų, EPC rangovų, komunalinių paslaugų ir techninės priežiūros komandų taip pat sukuria vertingų atsiliepimų, kurie pagerina būsimų gaminių dizainą.

Dažnai užduodami klausimai

1. Kaip greitai atskirti vidinę drėgmę nuo paviršiaus užteršimo?

Praktiškiausias būdas yra palyginti nuotėkio srovę prieš ir po iškroviklio valymo.

Jei po valymo srovė smarkiai sumažėja, tikėtina, kad paviršius užterštas. Jei pakitimų įvyksta mažai arba jų visai nėra, rekomenduojama toliau tirti vidinę drėgmę.

2. Kaip dažnai reikia valyti viršįtampio ribotuvus?

Nėra universalaus priežiūros intervalo.

Valymo dažnumas priklauso nuo aplinkos sąlygų, užterštumo lygio, drėgmės ir vietos priežiūros praktikos. Pakrantės ir pramoninės vietovės paprastai turi būti tikrinamos dažniau nei švari vidaus aplinka.

3. Ar pakanka vien vizualinio patikrinimo?

Nr.

Vizuali apžiūra gali nustatyti įtrūkimus, užterštumą ir akivaizdžius mechaninius pažeidimus, tačiau negali aptikti daugelio vidinių izoliacijos problemų.

Norint patikimai įvertinti būklę, būtina atlikti elektros bandymus.

4. Kokia korpuso medžiaga veikia geriau užterštoje aplinkoje?

Silikoniniai polimeriniai korpusai paprastai užtikrina didesnį atsparumą užteršimui dėl jų hidrofobinių paviršiaus savybių.

Tačiau tinkamai parenkant gaminį visada reikia atsižvelgti į mechaninius reikalavimus, darbo aplinką, techninės priežiūros galimybes ir taikomus pramonės standartus.

Išvada

Nuotėkio srovės padidėjimas automatiškai nereiškia, kad sugedo viršįtampių ribotuvas. Vidinis drėgmės patekimas ir paviršiaus užterštumas dažnai sukelia panašius elektros simptomus, tačiau jiems reikia visiškai skirtingų priežiūros strategijų. Tiksli diagnozė priklauso nuo vizualinio patikrinimo, nuotėkio srovės matavimų, valymo ir pakartotinio testavimo, infraraudonųjų spindulių termografijos ir pažangios elektros diagnostikos derinimo, o ne pasikliaujant vienu bandymo rezultatu.

Mano patirtis rodo, kad patikimiausios priežiūros programos yra orientuotos į tendencijų analizę, o ne į atskirus matavimus. Palyginus dabartinius rezultatus su gamyklos pradiniais duomenimis ir istoriniais patikrinimų įrašais, gaunamas daug aiškesnis iškroviklio būklės vaizdas laikui bėgant. Kai šis metodas derinamas su tinkamu gaminių parinkimu, reguliaria prevencine priežiūra ir kruopščiu aplinkos stebėjimu, komunalinės paslaugos ir pramonės įrenginiai gali sumažinti netikėtų gedimų skaičių, pailginti iškroviklio tarnavimo laiką ir pagerinti bendrą elektros sistemų patikimumą.
