Dažnos kilpos varžos testerio priežiūros ir testavimo problemos

Kilpų varžos testeris yra esminis prietaisas mažos varžos jungčių elektros būklei įvertinti galios įrenginiuose. Jis dažniausiai naudojamas valdymo jungiklių, grandinės pertraukiklių, šynų jungčių, kabelių laidininkų, suvirinimo kontaktų ir kitų laidžių kilpų kontaktinei varžai matuoti.

Patikimi bandymo rezultatai priklauso ne tik nuo prietaiso veikimo, bet ir nuo teisingo laidų sujungimo, švarių bandymo taškų, tinkamo saugojimo ir tikslaus nenormalių rodmenų interpretavimo. Lauke neįprastas matavimas ne visada rodo sugedusį grandinės pertraukiklį arba sugedusį testerį. Atviri įtampos laidai, prastas spaustuko kontaktas ir elektromagnetiniai trukdžiai gali sukelti panašius simptomus.

Šiame vadove paaiškinami pagrindiniai priežiūros reikalavimai ir trys dažniausios tikrinimo problemos, su kuriomis susiduriama naudojant kilpos varžos testerį.

Kas yra kilpos varžos testeris?

Kilpos varžos testeris, taip pat žinomas kaip mikroohmetras arba kontaktinės varžos testeris, bandomai grandinei taiko stabilią bandymo srovę ir matuoja susidariusį įtampos kritimą. Tada varža apskaičiuojama pagal Ohmo dėsnį.

Prietaisas naudojamas tokioms reikmėms kaip:

1、 Grandinės pertraukiklio kontaktinio atsparumo bandymas

2、Valdymo jungiklio kilpos varžos matavimas

3. Šynų ir jungčių bandymas

4 、 Kabelio laidininko varžos matavimas

5、Suvirinimo kontakto atsparumo bandymas

6, aukštos įtampos jungiklio kontaktų patikrinimas

Mažos varžos testavimui paprastai naudojamos atskiros srovės ir įtampos jungtys. Šis keturių laidų metodas sumažina bandymo laido varžos įtaką ir pagerina matavimo tikslumą.„Megger“ mažo pasipriešinimo matavimo nurodymai

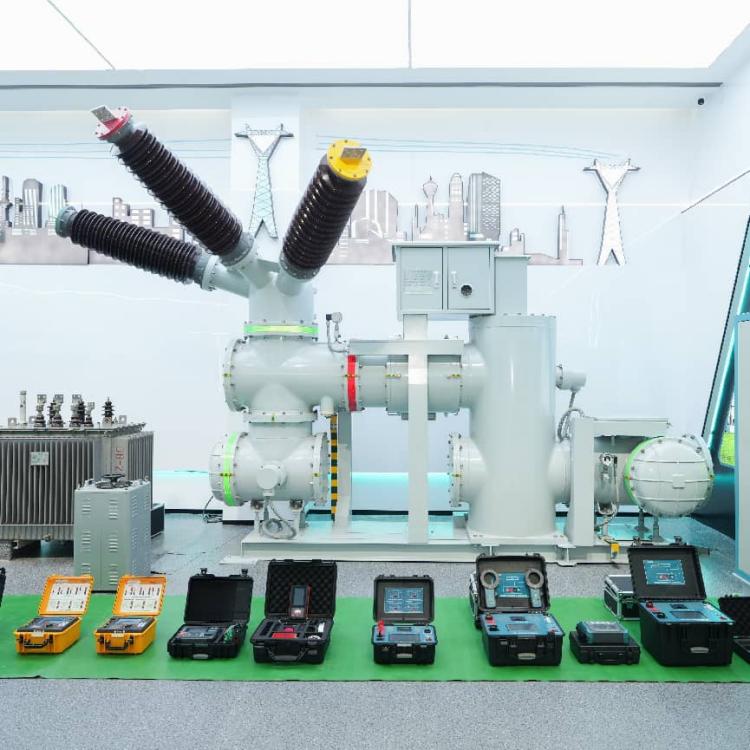

„Weshine Electric Manufacturing Co., Ltd.“ yra profesionali aukštųjų technologijų gamykla, kuri specializuojasi didelės srovės kilpos varžos bandymo prietaisų tyrime ir plėtroje, gamyboje ir kalibravime. Visi Weshine testeriai gaminami griežtai laikantis IEC ir DL/T pramonės standartų, naudojant standartizuotus gamybos cechus, nepriklausomas laboratorijas ir visas ISO kokybės valdymo sistemas. Gamykla atlieka viso proceso našumo testavimą ir kalibravimą prieš pristatymą, užtikrindama stabilią srovės išvestį, stiprų anti-interferencinį našumą ir aukštą matavimo pakartojamumą sudėtingose ​​vietoje veikiančiose galios bandymų aplinkose.

GDHL-200A/100A išmanusis kilpos pasipriešinimo testeris yra nepriklausomai sukurtas ir masiškai gaminamas Weshine gamyklos. Optimizuotas didelės srovės, mažos varžos lauko matavimo scenarijams, jis pasižymi stabilia nuolatinės srovės išvestimi, itin dideliu bandymo tikslumu ir dideliu prisitaikymu prie aplinkos, visiškai atitinka įprastus aukštos įtampos skirstomųjų įrenginių tikrinimo ir prevencinės priežiūros reikalavimus. Konkretūs bandymo srovės, tikslumo ir atitikties reikalavimai visada turi būti patikrinti pagal gaminio dokumentus ir taikomus vietinius standartus.

Aukštos įtampos grandinės pertraukikliams kontaktinės varžos bandymas taip pat turėtų būti atliekamas pagal atitinkamą įrangos standartą ir gamintojo techninės priežiūros reikalavimus. IEC 62271-100 taikomas kintamosios srovės grandinės pertraukikliams, naudojamiems aukštos įtampos sistemose, viršijančiose 1000 V.IEC 62271-100

Standartiniai techninės priežiūros reikalavimai

Teisingas saugojimas turi tiesioginės įtakos kilpos varžos testerio eksploatavimo trukmei ir matavimo stabilumui. Kaip profesionalus galios tikrinimo prietaisų gamintojas, Weshine oficialiose gamyklos techninės priežiūros specifikacijose pabrėžiama standartizuota kasdienio saugojimo ir techninė priežiūra, kad būtų išvengta našumo svyravimų ir pratęsiamas prietaiso tarnavimo laikas.

Laikykite instrumentą tinkamoje aplinkoje

Testeris turi būti laikomas švarioje, sausoje ir gerai vėdinamoje vietoje. Sandėliavimo vietoje neturi būti:

1, per didelė drėgmė

2, laidžios dulkės

3, alyvos rūkas

4, druskos purškalas

5, ėsdinančios dujos

6. Tiesioginė saulės šviesa

7, ekstremalūs temperatūros pokyčiai

Drėgmė ir koroziniai teršalai gali pažeisti gnybtus, vidines grandines, jungiklius ir izoliacijos komponentus. Dulkės taip pat gali paveikti aušinimo kelius ir sumažinti elektros jungčių patikimumą.

Laikykite instrumentą vertikaliai

Nedėkite testerio atsitiktinai į medinę dėžę ir nedėkite ant jos sunkių daiktų. Kai tik įmanoma, laikymo ir transportavimo metu priekinis skydelis turi būti nukreiptas į viršų.

Tai padeda apsaugoti:

1. Ekranas ir valdymo mygtukai

2, išvesties gnybtai

3 、 Vidinis transformatorius ir grandinės mazgai

4 、 Aušinimo struktūra

5、Apsauginis gaubtas

Prietaisas turi būti pritvirtintas transportavimo metu, kad būtų išvengta smūgių, vibracijos ar kabelio pažeidimo.

Naudokite drėgmei atsparias medžiagas

Kai testeris laikomas drėgnoje aplinkoje, po juo padėkite tinkamą drėgmei atsparią medžiagą. Neleiskite, kad gaubto dugnas tiesiogiai liestųsi su drėgnomis grindimis arba paviršiumi.

Prieš kitą bandymą patikrinkite, ar prietaise nėra kondensato. Jei yra drėgmės, leiskite testeriui visiškai išdžiūti prieš prijungdami jį prie maitinimo šaltinio arba bandymo objekto.

Trys dažniausios testavimo problemos šioje srityje

1. Atviri įtampos laidai kartu su stipriais elektromagnetiniais trukdžiais

Atviras įtampos laidas arba laisvas įtampos jungtis yra viena iš dažniausiai pasitaikančių nenormalių rodmenų priežasčių.

Tipiški simptomai

Atsižvelgiant į vietos sąlygas, pasipriešinimo rodmenys gali rodyti:

1 、 Perviršinė arba begalinė vertė

2, labai nestabili vertė

3. Vertė, kuri pasikeičia, kai bandymo laidai pajudinami

4、Rezultatas, kuris atrodo normalus, bet negali būti kartojamas

Kai įtampos laidas yra atjungtas, įtampos atrankos grandinė gali negauti tinkamo signalo. Tuo pačiu metu šalia esanti šyna, kuriai suteikiama įtampa, gali sukurti talpinę jungtį ir sukelti nepageidaujamą diferencialinio režimo įtampą atviroje matavimo grandinėje.

Galimos pasekmės

Dėl stiprių trukdžių testeris gali parodyti ribinę vertę. Nepatyręs operatorius gali padaryti klaidingą išvadą, kad grandinės pertraukiklis turi rimtą kontaktinio atsparumo problemą, ir surengti nereikalingą gedimų priežiūrą.

Dėl silpnesnių trukdžių vertės gali būti numatytos. Tai sunkiau nustatyti, nes rezultatas gali atrodyti teisingas, net jei įtampos jungtis yra sugedusi.

Tada matavimas gali būti neteisingai priskirtas:

1, prastas grandinės pertraukiklio kontaktas

2, Pažeistas bandymo gnybtas

3, vidinis testerio gedimas

4 、Nestabilus maitinimo šaltinis

Rekomenduojama apžiūra

Prieš keisdami testerį arba išimdami grandinės pertraukiklį, patikrinkite:

1、Ar prijungti abu įtampos laidai.

2、Ar įtampos spaustukai yra tvirtai pritvirtinti.

3、Ar įtampos gnybtai yra švarūs.

4、Ar srovės ir įtampos laidai yra tinkamai suderinti.

5、Ar rodmenys išlieka stabilūs vėl prijungus įtampos grandinę.

6. Ar netoliese esantys laidininkai sukelia trikdžius.

Keturių laidų varžos matavimas yra patikimas tik tada, kai baigta ir srovės grandinė, ir įtampos atrankos grandinė. Taip pat būtinas geras kontaktas bandymo taškuose, nes zondo ir jungties varža gali turėti įtakos mažos varžos matavimams.„Megger“ mažo pasipriešinimo testerio nurodymai

2. Oksido arba alyvos plėvelė ant grandinės pertraukiklio gnybtų

Po ilgo veikimo grandinės pertraukiklių gnybtuose gali susidaryti oksido sluoksnis, alyvos plėvelė, susikaupti dulkės ar kitoks užteršimas. Tai ypač dažna, kai įranga veikia drėgnoje, užterštoje ar dulkėtoje aplinkoje.

Kodėl tai turi įtakos testui

Bandymo gnybtas turi tvirtai metališkai liestis su gnybtu. Jei oksido arba alyvos plėvelė atskiria spaustuką nuo laidžiojo paviršiaus, į bandymo grandinę įvedama papildoma kontaktinė varža.

Tai gali paveikti įtampos atrankos kelią ir sukelti netikslius arba nestabilius rezultatus. Rodoma vertė gali neatspindėti tikrosios grandinės pertraukiklio pagrindinių kontaktų varžos.

Galimi simptomai:

1, pasipriešinimo vertė didesnė nei tikėtasi

2. Rodmenys, kurie keičiasi paspaudus arba pajudinus spaustuką

3. Reikšmingi skirtumai tarp fazių

4, prastas pakartojamumas

5, staigus sumažinimas po terminalo valymo

Korekcinės priemonės

Prieš bandymą patikrinkite gnybtų paviršių ir apkabos žandikaulius. Pašalinkite birų užteršimą patvirtintu valymo būdu ir įsitikinkite, kad kontaktinė vieta yra sausa.

Bandymo spaustukas turi būti prijungtas prie švaraus, tvirto ir mechaniškai stabilaus paviršiaus. Nepasikliaukite atsilaisvinusiu spaustuku arba užterštoje vietoje vien dėl to, kad prietaisas pradėjo bandymą.

Prijungę laidus, matavimą pakartokite. Jei vertė tampa stabili ir pastovi, pradinį nenormalų rezultatą galėjo lemti prastas kontaktas, o ne grandinės pertraukiklio defektas.

Nenaudokite abrazyvinių metodų, kurie gali pažeisti padengtus gnybtus arba pakeisti kontaktinį paviršių, nebent įrangos gamintojas patvirtino procedūrą.

3. Atidarykite įtampos laidus be stiprių elektros lauko trukdžių

Atviras įtampos laidas ne visada rodo diapazono viršijimą. Jei vietoje nėra stipraus išorinio elektrinio lauko ar talpinės jungties, stiprintuvas gali beveik negauti diferencialinio režimo įvesties.

Tokiu atveju prietaisas gali rodyti vertę, artimą nuliui.

Kodėl tai klaidina

Nepatyręs operatorius beveik nulinį rodmenį gali suprasti kaip įrodymą, kad:

1, Testeris nepavyko

2, Sugadintas stiprintuvas

3、Negeneruojama bandomoji srovė

4. Prietaisą reikia taisyti arba pakeisti

Tada bandymas gali būti be reikalo sustabdytas. Tai gali pailginti įrangos trūkumą, atidėti techninę priežiūrą ir padidinti lauko komandos darbo krūvį.

Kaip nustatyti problemą

Prieš paskelbiant, kad testeris sugedęs, turėtų būti ištirtas beveik nulis arba nenormalus rodmuo.

Patikrinkite šiuos dalykus:

1. Patikrinkite esamą išvesties jungtį.

2. Patvirtinkite, kad abu įtampos laidai yra prijungti.

3. Patikrinkite įtampos spaustukus ir gnybtus.

4. Patikrinkite, ar bandymo grandinė baigta.

5、Palyginkite rodmenis su žinoma nuoroda arba pakartotiniu ryšiu.

6. Peržiūrėkite prietaiso savitikros ir aliarmo indikatorius.

7. Patvirtinkite, kad rodoma vertė normaliai keičiasi, kai bandymo grandinė yra tinkamai prijungta.

Atsparumo matavimas, kuris staiga nukrenta iki nulio, neturėtų būti priimtas nepatikrinus laidų. Rezultatas turi būti kartojamas ir atitikti įrangos būklę bei istorinius duomenis.

Kaip išvengti neteisingų sprendimų

Kai pasirodo neįprastas kilpos pasipriešinimo rodmuo, lauko technikai turėtų vengti nedelsiant kaltinti grandinės pertraukiklį arba prietaisą. Sistemingas patikrinimas yra patikimesnis.

Naudokite šią seką:

1. Sustabdykite bandymą ir įsitikinkite, kad įranga yra saugi, išjungta.

2. Atskirai patikrinkite srovės ir įtampos laidus.

3. Patikrinkite spaustuko padėtį ir gnybtų švarumą.

4. Ieškokite netoliese esančių laidininkų ir galimų elektromagnetinių trukdžių.

5、Prijunkite laidus ir pakartokite matavimą.

6、Palyginkite rezultatą su kitomis fazėmis ir ankstesniais įrašais.

7. Patikrinkite testerį naudodami atitinkamą atskaitos ar patikrinimo metodą.

8、Tik tada nustatykite, ar įrangai arba testeriui reikia tolesnės priežiūros.

9、 Rodoma varžos vertė visada turėtų būti vertinama kartu su bandymo srove, ryšio kokybe, aplinkos sąlygomis, fazių palyginimu ir įrangos istorija.

Pagrindiniai patikimo kilpos atsparumo bandymo punktai

Svarbiausi lauko bandymų veiksniai yra šie:

1、Testeris turi būti švarus, sausas ir tinkamai laikomas.

2. Naudokite visą keturių laidų jungtį.

3. Prieš įjungdami bandomąją srovę, atidžiai patikrinkite įtampos laidus.

4. Įsitikinkite, kad spaustukai liečiasi su švariais metaliniais paviršiais.

5. Atsižvelkite į elektromagnetinius trikdžius iš netoliese esančių šynų.

6、Pakartokite įtartinus matavimus ištaisę ryšį.

7. Niekada nediagnozuokite grandinės pertraukiklio gedimo dėl vieno nenormalaus rodmens.

8、 Vadovaukitės testerio vadovu ir galiojančiais energijos pramonės standartais.

Dažnai užduodami klausimai

Ką gali išmatuoti kilpos varžos testeris?

Jis gali išmatuoti grandinės pertraukiklio kontaktų varžą, valdymo jungiklio kilpos varžą, šynų jungtis, kabelių laidų varžą ir suvirinimo kontaktų varžą.

Kodėl testeris rodo begalinę varžos vertę?

Begalinę arba diapazono ribų vertę gali sukelti atviras įtampos laidas, prastas spaustuko kontaktas, neužbaigta bandymo grandinė arba tikra atvira grandinė. Prieš diagnozuojant įrangą, reikia patikrinti laidus.

Kodėl rodmuo staiga tampa nuliu?

Beveik nulinis rodmuo gali atsirasti, kai įtampos atrankos grandinė yra atvira ir yra mažai išorinių elektromagnetinių trukdžių. Tai nebūtinai reiškia, kad testeris yra sugedęs.

Ar oksido plėvelė gali paveikti kontaktinio atsparumo bandymą?

Taip. Oksidas, alyva ir nešvarumai gali trukdyti bandymo spaustukams pasiekti patikimą metalinį kontaktą ir gali sukelti papildomą pasipriešinimą matavimo grandinėje.

Kaip turėtų būti laikomas kilpos varžos testeris?

Laikykite jį sausoje, vėdinamoje, be dulkių patalpoje be korozinių dujų. Laikykite priekinį skydelį nukreiptą į viršų ir, jei reikia, po prietaisu naudokite drėgmei nepralaidžią medžiagą.

Išvada

Daugumą nenormalių kilpos varžos rodmenų sukelia ne vienas veiksnys. Atviri įtampos laidai, prastas gnybtų kontaktas, gnybtų užterštumas ir elektromagnetiniai trukdžiai gali iškraipyti bandymo rezultatą.
